CEE-Stecker

CEE-Stecker für Baustelle, Industrie und Veranstaltungstechnik

CEE-Stecker sind die genormten Steckvorrichtungen nach IEC 60309 für ortsveränderliche Verbraucher mit höherer Anschlussleistung. Sie werden an das Ende einer Anschluss- oder Verlängerungsleitung montiert und greifen über Polzahl, Nennstrom und Uhrzeitstellung ineinander, sodass nur zueinander passende Steckverbinder zusammenführen. In dieser Kategorie finden Sie die Sammelartikel der Markenhersteller PCE und Mennekes, aus denen Sie Ausführung und Farbe direkt wählen.

Welche Polzahl brauche ich?

Dreipolige Stecker führen Außenleiter, Neutralleiter und Schutzleiter und versorgen einphasige 230-V-Verbraucher – typisch für Camping, Marktstand und Kleingeräte. Fünfpolige Stecker führen drei Außenleiter, Neutralleiter und Schutzleiter und sind für Drehstrom 400 V vorgesehen, etwa für Maschinen, Baustromverteiler und Bau-Kompressoren. Die Kennfarbe folgt der Spannung: blau steht für 230 V, rot für 400 V.

Welcher Nennstrom passt zur Einspeisung?

Der Nennstrom des Steckers muss zur Absicherung des Stromkreises und zum Querschnitt der Leitung passen. Der PCE-Sammelartikel deckt 16 A bis 125 A ab, 230 V und 400 V, in den Schutzarten IP44 und IP67. Auslegung und Montage gehören in die Hand einer Elektrofachkraft.

IP44, IP54 oder IP67 – welche Schutzart wofür?

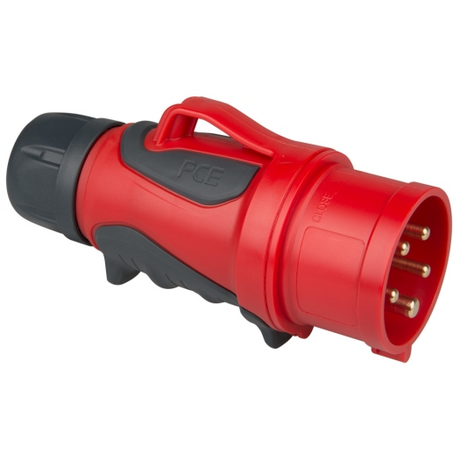

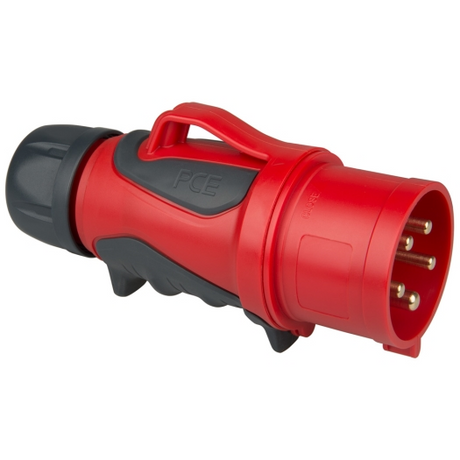

IP44 bedeutet Schutz gegen feste Fremdkörper ab 1 mm und gegen allseitiges Spritzwasser und genügt im überdachten Außenbereich. IP67 steht für Staubdichtheit und zeitweiliges Untertauchen und ist die Wahl, wo Stecker auf nassem Boden liegen können. Dazwischen liegt die GRIP-Serie von PCE in IP54 mit Schraubklemmen. Von Mennekes führen wir den CEE-Stecker 16 A bis 32 A in IP44 bis IP54.

Welches Gegenstück gehört dazu?

Zum Stecker gehört die passende CEE-Kupplung in gleicher Polzahl, gleichem Nennstrom und gleicher Uhrzeitstellung. Fertig konfektioniert erhalten Sie beides als CEE-Verlängerung. Das vollständige Programm mit Wand- und Anbaudosen finden Sie unter CEE-Steckvorrichtungen; passt eine Steckvorrichtung nicht zur vorhandenen Einspeisung, hilft ein CEE-Adapter weiter.
