Steckklemmen

WAGO Klemmen für die Verbindung in der Dose

Die Verbindungsklemme hat die klassische Lüsterklemme in der Installationspraxis weitgehend abgelöst. Sie braucht kein Werkzeug, keine definierte Drehmomentangabe und keinen Nachzug nach dem Setzen. Wir führen die WAGO Klemmen der Serien 221, 222 und 2273 sowie klassische Lüsterklemmen für Anwendungen, in denen eine Schraubverbindung gefordert bleibt.

Welche WAGO Klemmen Sie brauchen, entscheidet sich an zwei Fragen: Welche Leiterarten müssen verbunden werden, und soll die Verbindung wieder lösbar sein. Die folgende Übersicht ordnet die drei Serien danach ein.

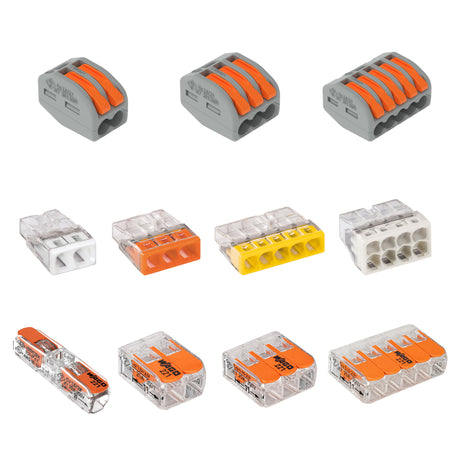

Die drei Serien im Vergleich

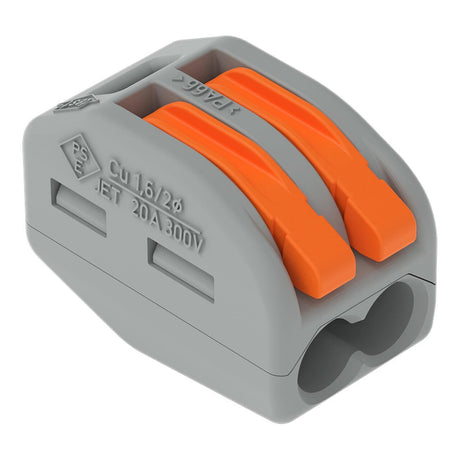

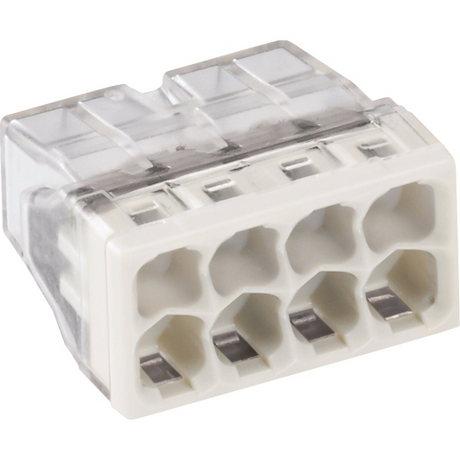

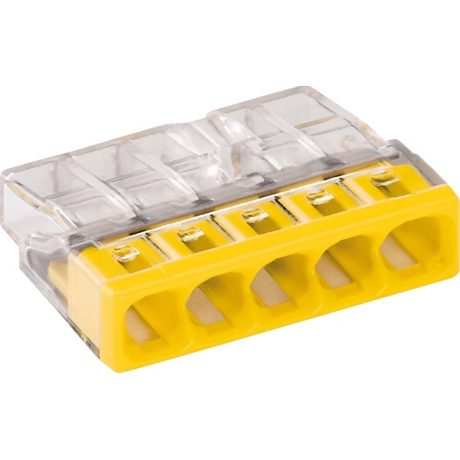

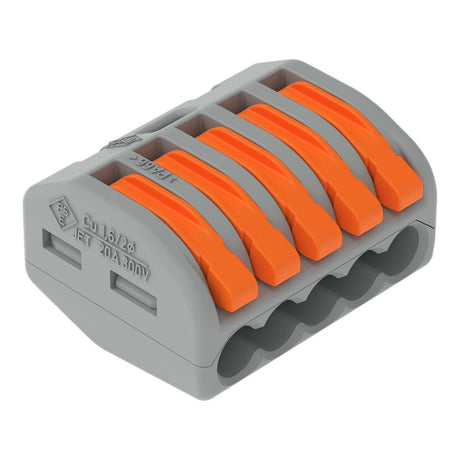

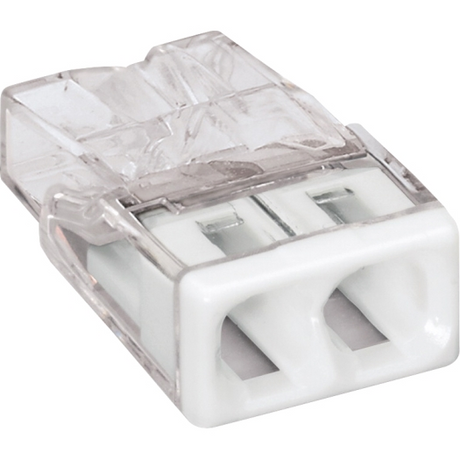

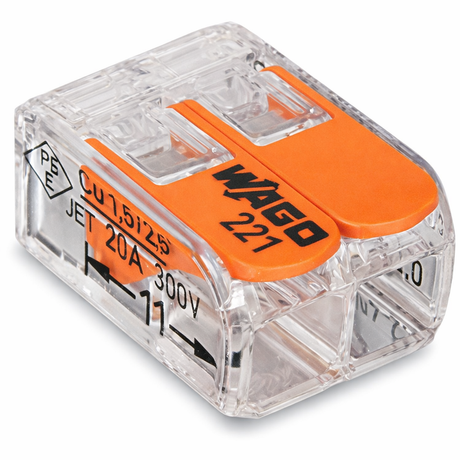

Die Serie 221 ist der Standard für gemischte Installationen, weil sie als einzige den gesamten Bereich von der feindrähtigen Litze bis zum starren Installationsdraht abdeckt. Die Serie 222 ist die ältere Hebelklemme und funktional vergleichbar. Die Serie 2273 ist die kompakte Steckklemme für Neuinstallationen mit starrem Leiter – sie baut deutlich kleiner und ist dadurch in engen Dosen im Vorteil.

Welche WAGO Klemmen für welchen Leiter?

Die Regel dahinter ist kurz: Sobald eine Litze im Spiel ist, führt kein Weg an der Hebelklemme vorbei. Die Steckklemme der Serie 2273 hält einen feindrähtigen Leiter nicht zuverlässig, auch nicht mit Aderendhülse. Passende Aderendhülsen führen wir für die Fälle, in denen eine Schraubklemme im Gerät den Abschluss bildet.

Sind WAGO Klemmen zulässig?

Ja. Verbindungsklemmen dieser Bauart sind nach DIN EN 60998 geprüft und für die feste Installation zugelassen. Entscheidend ist nicht die Klemme, sondern der Ort: Die Verbindung gehört in eine Dose oder ein Gehäuse, das nach der Installation zugänglich bleibt. Eine frei im Putz oder in der Zwischendecke liegende Klemmstelle ist unabhängig vom Klemmentyp unzulässig. Passende Dosen finden Sie unter Unterputzdosen.

Für die Verteilung gelten eigene Regeln: Dort kommen Abzweigklemmen und Reihenklemmen zum Einsatz, nicht die Dosenklemme. Die Abgrenzung läuft über den Querschnitt – oberhalb von 4 mm² endet der Einsatzbereich der Verbindungsklemme.

WAGO Klemme oder Lüsterklemme?

In der Praxis spricht die Zeitersparnis für die Hebelklemme, und der entfallende Nachzug ist bei feindrähtigen Leitern auch ein Sicherheitsargument. Wir führen beide Bauformen, weil Lüsterklemmen in der Reparatur und bei Bestandsanlagen weiterhin ihren Platz haben – bei uns 12-polig in 1,5 bis 2,5 mm² und in 2,5 bis 4,0 mm².

Wie oft lässt sich eine Klemme wiederverwenden?

Die Hebelklemmen der Serien 221 und 222 sind für mehrfaches Öffnen und Schließen ausgelegt; der Hebel gibt den Leiter frei, ohne die Kontaktfeder zu beschädigen. Die Steckklemme der Serie 2273 ist dafür nicht gebaut: Sie lässt sich unter Drehen abziehen, verliert dabei aber an Klemmkraft und sollte nach dem Lösen ersetzt werden. Wer absehbar nachbessert oder umklemmt, greift zur Hebelklemme.

Welcher Strom ist zulässig?

Die Belastbarkeit der Klemme ist in der Praxis selten die begrenzende Größe – maßgeblich ist der Leitungsquerschnitt und die vorgeschaltete Sicherung. Eine Klemmstelle an einem mit 16 A abgesicherten Stromkreis in 1,5 mm² liegt deutlich innerhalb dessen, was die Klemme verträgt. Die passende Absicherung finden Sie unter Leitungsschutzschalter, die zugehörige Leitung als Meterware unter Kabel und Leitungen.

Alu und Kupfer verbinden

Aluminium- und Kupferleiter dürfen nicht in einer gewöhnlichen Verbindungsklemme zusammengeführt werden. Die beiden Metalle bilden ein Kontaktpaar, das unter Feuchtigkeit korrodiert; der Übergangswiderstand steigt mit der Zeit und die Stelle erwärmt sich. Für diesen Fall gibt es eigens dafür ausgelegte Klemmen mit Kontaktpaste. Im Zweifel gehört diese Verbindung in die Hand des Fachbetriebs.

Gebinde für den Betrieb

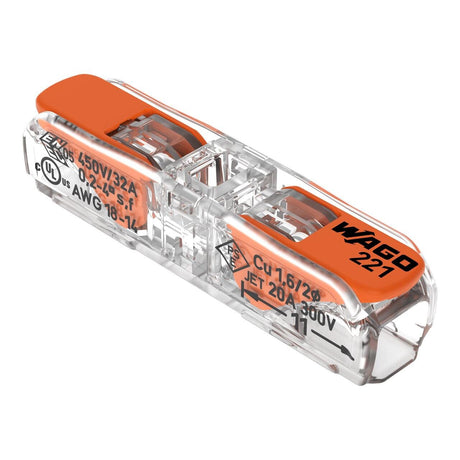

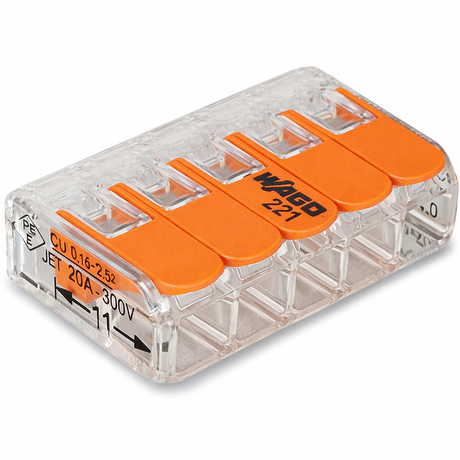

Für den Einstieg oder den Servicewagen führen wir das Starter-Set mit je fünf Stück der Typen 221-2411, 221-412, 221-413 und 221-415. Wer einzelne Ausführungen aus den Serien 224 oder 243 benötigt, findet sie im Sammelartikel mit Variantenauswahl. Als Elektro-Fachhandel liefern wir auch größere Abnahmemengen – sprechen Sie uns an.

Abisolierlänge und Montage

Die häufigste Fehlerquelle an der Verbindungsklemme ist eine falsche Abisolierlänge. Zu kurz abisoliert sitzt der Leiter nicht sicher im Kontakt, zu lang abisoliert liegt blanker Leiter außerhalb des Gehäuses frei. Die Klemmen tragen dafür eine Abisolierlehre auf dem Gehäuse – daran wird gemessen, nicht geschätzt. Nach dem Setzen gehört ein Zugtest dazu: Ein leichter Zug am Leiter zeigt, ob der Kontakt gefasst hat.

In der Dose selbst gilt der Füllgrad. Die Klemmen brauchen Platz, und die Leitungen dahinter auch – eine überfüllte Dose lässt sich nicht sauber schließen und belastet beim Eindrücken die Klemmstellen. Bei mehreren Verbindungen in einer Dose ist die kompakte Steckklemme der Serie 2273 im Vorteil, sofern nur starre Leiter zusammenkommen.

Passende Kategorien

Für die Verteilung: Abzweigklemmen und Kleinverteiler. Für die Absicherung: FI-Schutzschalter und Leitungs- und Personenschutz. Für die Leitungseinführung ins Gehäuse: Kabelverschraubungen.
