Installation / Verdrahtung Ratgeber

Alles Wissenswerte rund um Installation / Verdrahtung — Auswahl, Normen und Anwendung.

Verdrahtungsmaterial: Klemmen, Hülsen, Dosen und Schellen für die Installation

Verdrahtungsmaterial ist das Kleinmaterial, mit dem eine Elektroinstallation tatsächlich zusammengehalten wird: Verbindungsklemmen in der Dose, Aderendhülsen am flexiblen Leiter, Dosen und Abzweigkästen für Schalter und Verteilpunkte, Schellen für den Leitungsweg und Erdungsmaterial für den Potentialausgleich. Diese Kategorie führt dieses Material in Gebindegrößen, die auf der Baustelle reichen – von der 400er-Hülsenbox bis zur 100er-Packung Nagelschellen.

Steckklemme oder Aderendhülse – wann brauchen Sie was?

Die Antwort hängt am Leiter und am Anschlusspunkt. Verbindungsklemmen verbinden Leiter untereinander in der Dose. Aderendhülsen bereiten einen feindrähtigen Leiter so vor, dass er in einer Schraub- oder Reihenklemme sicher und ohne aufspreizende Einzeldrähte klemmt.

Verbindungsart Leiterart typische Anwendung
Verbindungsklemme mit Hebel starr und feindrähtig Dose, Leuchtenanschluss, Nachrüstung
Steckklemme starr Neuinstallation in der Abzweigdose
Aderendhülse feindrähtig Verteiler, Schaltschrank, Reihenklemme
Abzweigklemme starr, große Querschnitte Hausanschluss, Steigleitung, Zählerplatz

Für den Einstieg in die Hebelklemmen eignet sich das WAGO 221 Starter-Set mit den Größen 221-2411, 221-412, 221-413 und 221-415. Für die Verdrahtung im Verteiler liefert die Aderendhülsen-Box mit 400 Stück von 0,5 bis 2,5 mm² nach DIN 46 228 die gängigen Querschnitte in einem Griff.

Welche Aderendhülse passt zu welchem Querschnitt?

Die isolierten Hülsen in dieser Kategorie sind nach DIN 46 228 gefertigt und am Isolierkragen farblich gekennzeichnet. Die Maßangabe nennt Querschnitt, Gesamtlänge und Hülsenlänge.

Querschnitt Kragenfarbe im Sortiment Maß
1,5 mm² schwarz 14/8
2,5 mm² blau 14/8
6,0 mm² gelb 20/12
10,0 mm² rot 22/12

Nagelschelle, Klemmschelle oder Bandschelle?

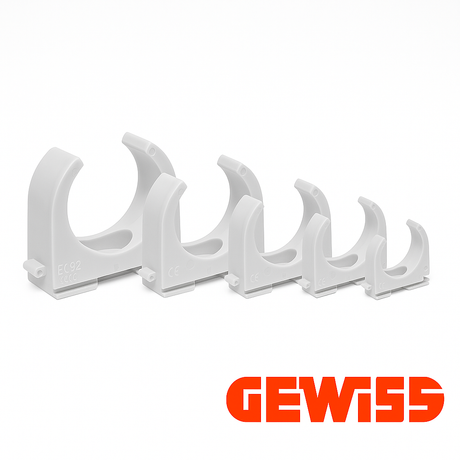

Für die Befestigung einer einzelnen Mantelleitung auf Mauerwerk oder Holz ist die Nagelschelle für 7 bis 12 mm mit 30 mm Nagellänge der schnellste Weg; dieselbe Größe führen wir mit 23, 30 und 35 mm Nagellänge für unterschiedliche Untergründe. Installationsrohre und Wellrohre werden mit Rohr-Klemmschellen gehalten – die DEWIT Rohr-Klemmschellen M20 im 100er-Gebinde deckt die häufigste Rohrgröße ab, daneben stehen M16, M25, M32 und M40 bereit. Als Verteilpunkt im Aufputzbereich dienen die F-Tronic AP/FR Abzweigkästen in mehreren Größen.

Darf ich feindrähtige Leiter ohne Aderendhülse in eine Schraubklemme einführen?

Feindrähtige Leiter müssen so angeschlossen werden, dass sich keine Einzeldrähte aus der Klemmstelle herausdrücken können. In Schraubklemmen ohne geeignete Klemmkörper ist dafür eine Aderendhülse das übliche Mittel. Welche Anschlussart für Ihre Klemme zulässig ist, gibt der Hersteller der Klemme vor – die Ausführung gehört in die Hand einer Elektrofachkraft.

Welche Dosentiefe brauche ich für Elektronikeinsätze?

Für Dimmer, Zeitschalter, Bewegungsmelder und Funkaktoren sind tiefe Dosen die sichere Wahl, weil die Einsätze mehr Bauraum und zusätzliche Klemmstellen benötigen. Unter Unterputz- und Hohlwanddosen finden Sie Schalterdosen und Elektronikdosen mit 60 mm Durchmesser in flacher und tiefer Ausführung sowie Hohlwanddosen mit Verbindungssteg.

Was gehört zum Potentialausgleich im Bad?

Kern ist eine Potentialausgleichsschiene, an die metallische Rohrleitungen und leitfähige Gebäudeteile angeschlossen werden – zum Beispiel die Potentialausgleichsschiene für 7 Anschlüsse von 2,5 bis 25 mm². Dazu kommen Bandschellen, Erdungsklemmen und Erder. Das vollständige Programm steht unter Erdungsmaterial. Umfang und Ausführung des Schutzpotentialausgleichs legt die Elektrofachkraft nach den Gegebenheiten der Anlage fest.

In welchen Gebindegrößen liefern Sie Kleinmaterial?

Kleinmaterial führen wir bewusst in Handwerkergebinden: Aderendhülsen in 100er- und 500er-Packungen sowie als 400er-Sortimentsbox, Nagelschellen und Befestigungsschellen in 100er-Packungen, Rohr-Klemmschellen je nach Größe in 30er- bis 100er-Gebinden, Dosen in 25er-Packungen.

Gibt es Herd- und Küchenanschlüsse als fertige Lösung?

Ja. Neben der Herdanschlussdose für Auf- und Unterputzmontage führen wir Küchenanschlussboxen als Splitter-Box mit 3-fach-Verteilung und vorkonfektionierter Leitung in mehreren Längen für Kochfeld und Backofen.

Passend dazu: Abzweigklemmen für große Querschnitte, Aderleitung H07V-K und H07V-U für die Verdrahtung, Leitungsbefestigung für Schellen und Klammern sowie die Übersicht Installationsmaterial.

Installation / Verdrahtung in verschiedenen Ausführungen und Marken

✔ Aderendhülsen, Hohlwanddosen, Erdungsmaterial, Isolierbänder, uvm.
✔ Markenhersteller F-Tronic, Kaiser, NEKO, WAGO, uvm.
✔ schneller Versand | günstige Konditionen | erstklassiger Service
✔ Hohe Abnahmemengen und Sondertypen direkt anfragen!
✔ Jetzt bei Sanos-Elektroshop bestellen!

    Was bedeutet Verdrahtung?

    Verdrahtung beschreibt den Prozess des Verbindens von elektrischen Komponenten durch Kabel oder Leitungen, um einen sicheren Stromfluss zu gewährleisten. Ob im Haushalt, in der Industrie oder bei größeren Elektroinstallationen – die Verdrahtung ist ein grundlegender Bestandteil, um elektrische Geräte, Schaltkreise oder Anlagen funktionsfähig zu machen. Dabei werden Kabel mit Steckklemmen, Verteilerboxen oder Schaltschränken verbunden, um elektrische Signale oder Energie effizient zu übertragen. Eine ordnungsgemäße Verdrahtung ist essenziell für die Sicherheit und Zuverlässigkeit jeder Elektroinstallation.

    Verdrahtung – Effiziente Lösungen für Elektroinstallationen

    Für eine zuverlässige Verdrahtung sind hochwertige Materialien und Werkzeuge unerlässlich. Steckklemmen und Verbindungsboxen sorgen für eine schnelle und sichere Montage. Ergänzend helfen Werkzeuge wie Abisolierzangen und Anlegewerkzeuge, um Kabel sauber vorzubereiten und korrekt anzuschließen. Egal ob einfache Installationen in Privathaushalten oder komplexe Systeme in der Industrie – eine durchdachte Verdrahtung ist der Schlüssel zu einer funktionalen und langlebigen Elektroanlage.

    Welche Kabel verwendet man zur Verdrahtung?

    Die Wahl der richtigen Kabel für die Verdrahtung hängt von der Art der Anwendung und den technischen Anforderungen ab. In der Regel werden flexible Leitungen für bewegliche Geräte und starre Kabel für festinstallierte Systeme verwendet. Beispielsweise kommen in der Hausinstallation häufig NYM-Leitungen zum Einsatz, während spezielle Datenkabel in Netzwerkinstallationen genutzt werden. Hochwertige Steckklemmen und Verbindungselemente sorgen dafür, dass die Kabel sicher und effizient miteinander verbunden werden können und Ihre Verdrahtung sicher ist.

    Steckklemmen, Nägel und Zubehör für jede Verdrahtung

    Neben Kabeln sind auch Zubehörteile wie Steckklemmen, Nägel und Montagematerialien essenziell für eine gelungene Verdrahtung. Steckklemmen ermöglichen eine einfache und sichere Verbindung von Leitungen, während Nägel und Kabelschellen für die ordentliche Fixierung der Kabel sorgen. Darüber hinaus helfen spezielle Werkzeuge, wie Abisolierzangen und Prüfgeräte, dabei, die Verdrahtung präzise und professionell durchzuführen. Mit dem richtigen Zubehör wird jede Elektroinstallation nicht nur sicherer, sondern auch effizienter.
