PV-Material Sammelangebot – Solarkabel, MC4-Steckverbinder, Verlängerungen, GAK und Werkzeug aus einer Hand

Stellen Sie das Verbindungsmaterial für Ihre Photovoltaikanlage auf einer Seite zusammen: Solarkabel H1Z2Z2-K in 4 und 6 mm², original Stäubli MC4-Evo 2 Steckverbinder, fertig konfektionierte PV-Verlängerungen,  Generatoranschlusskasten mit Überspannungsschutz und die passende Presszange. Alle Komponenten sind für 1.500 V DC ausgelegt und aufeinander abgestimmt.

Die Komponenten im Detail

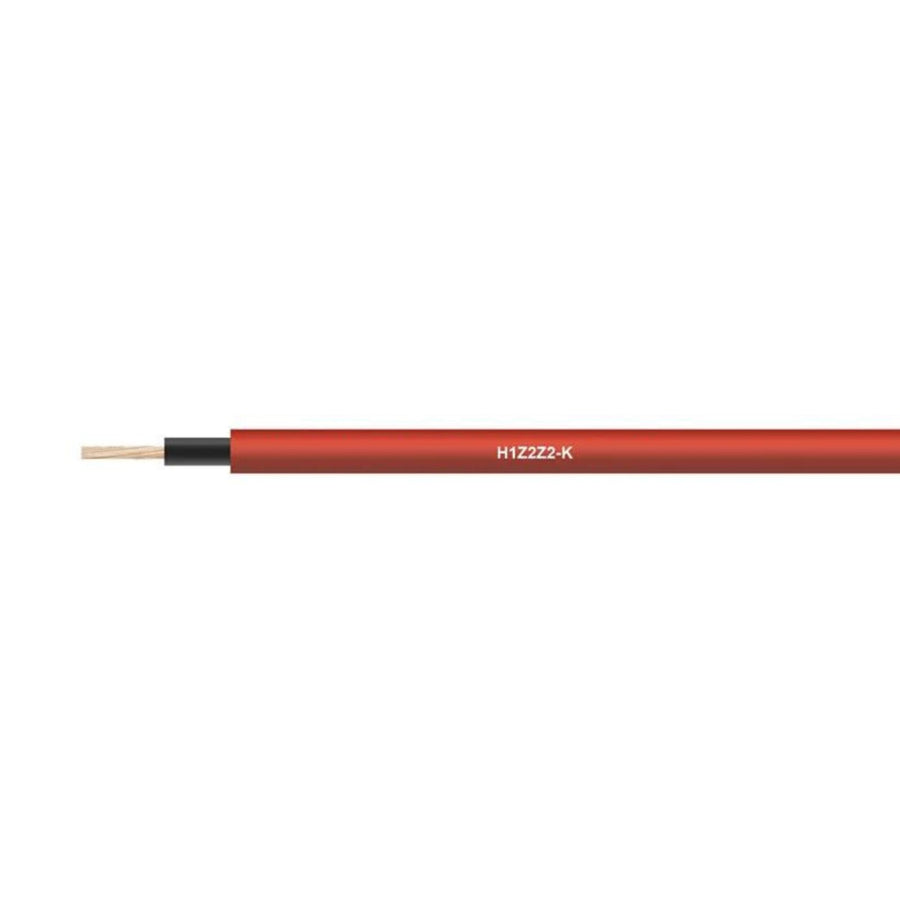

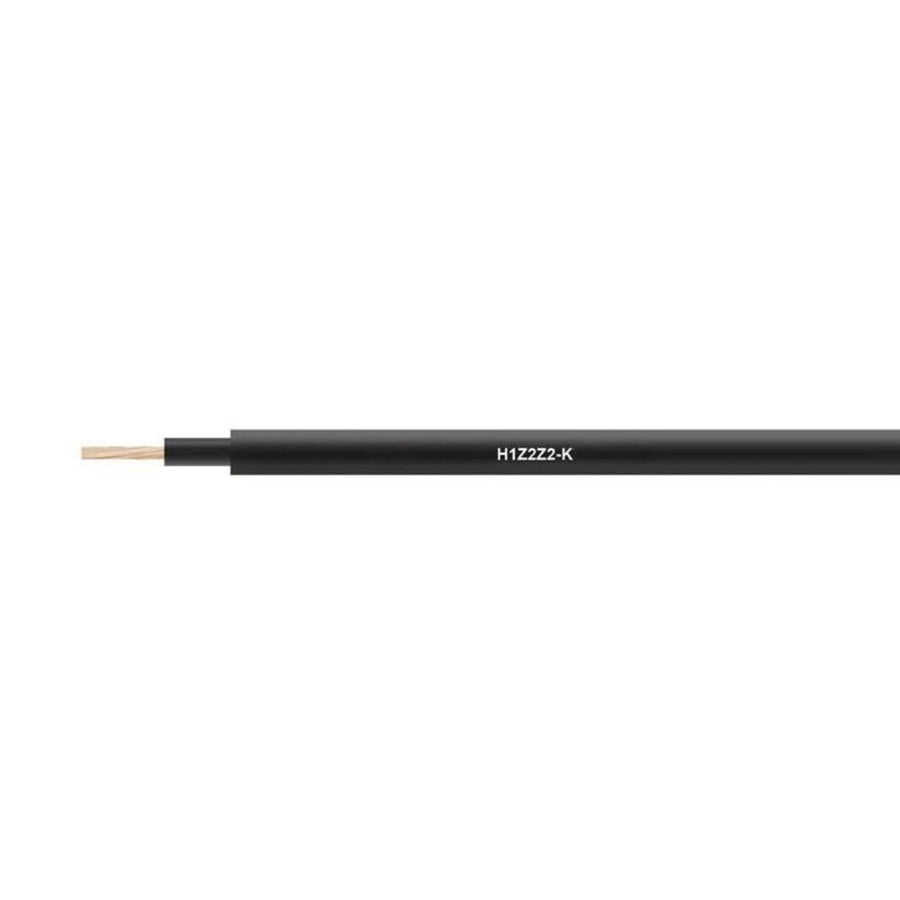

Solarkabel H1Z2Z2-K

Das Solarkabel H1Z2Z2-K ist die Standardleitung für Photovoltaikanlagen nach EN 50618: doppelt isoliert, halogenfrei, vernetzt und ausgelegt für 1.500 V DC. Ob String-Verkabelung auf dem Dach, Zuleitung zum Wechselrichter oder Verbindung zum Generatoranschlusskasten – das PV-Kabel ist für den dauerhaften Einsatz im Freien, in Kabelkanälen und auch in feuchten und nassen Umgebungen zugelassen.

• Zertifiziert nach EN 50618 / IEC 62930, TÜV-geprüft, 1.500 V DC
• Halogenfrei und flammwidrig nach IEC/EN 60332-1-2
• UV-, ozon- und witterungsbeständig – für Dach, Fassade und Erdverlegung im Rohr
• Feindrähtiger, verzinnter Kupferleiter Klasse 5 für MC4-Crimpverbindungen
• Querschnitte 4 mm² und 6 mm² in Rot und Schwarz
• Kupferzuschlag tagesaktuell im Preis enthalten

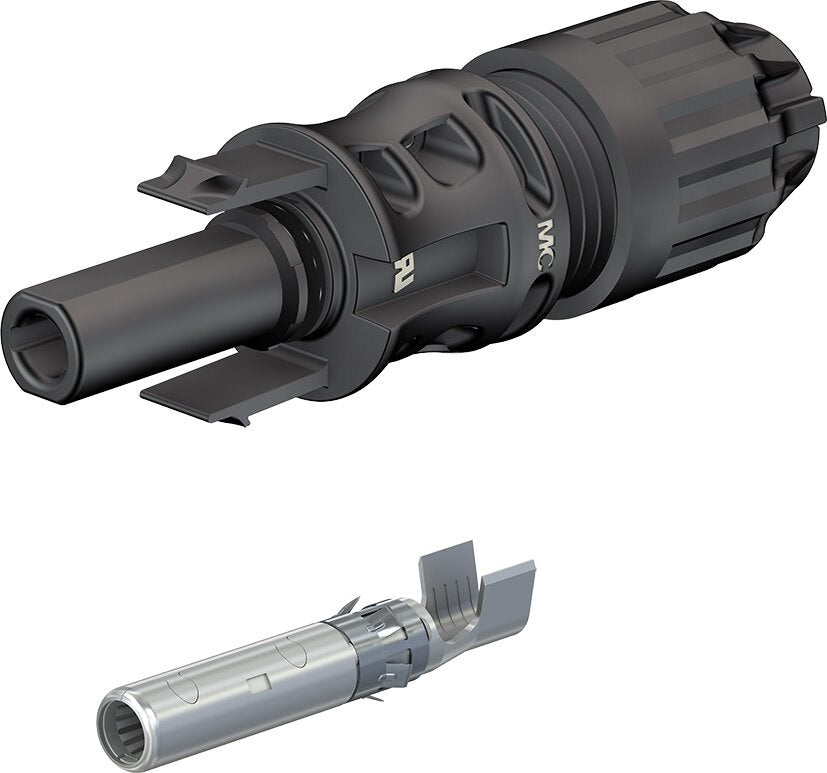

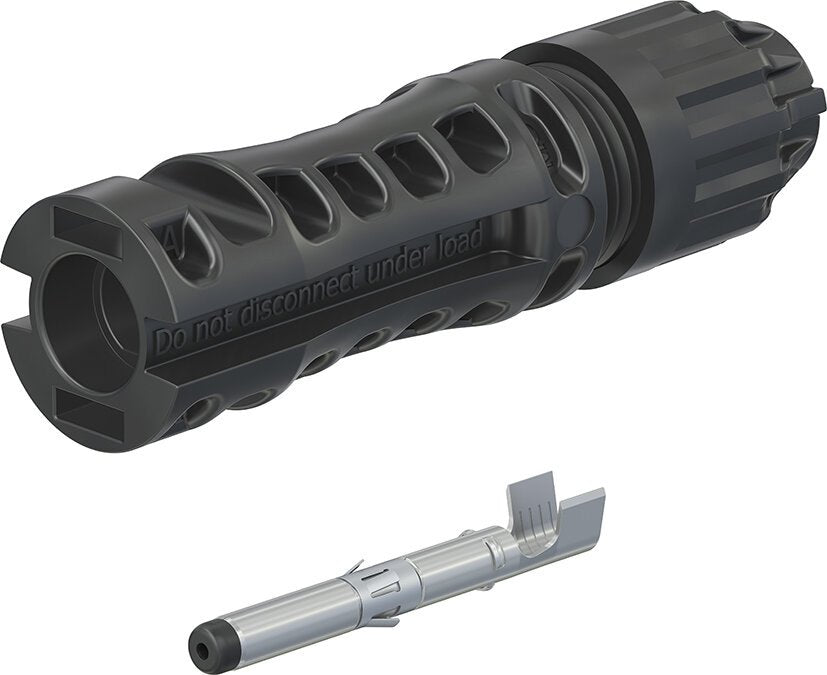

MC4-Steckverbinder

Der MC4-Evo 2 von Stäubli ist der weltweit meistverbaute PV-Steckverbinder und das Original hinter dem Begriff „MC4“. Die zweite Generation ist für 1.500 V DC nach IEC und UL zugelassen, mit 70 A Bemessungsstrom belastbar und bietet dank Schutzart IP65/IP68 (gesteckt) einen zuverlässig dichten Kontakt über die gesamte Lebensdauer der Anlage.

• Original Stäubli MC4-Evo 2 – kompatibel zu MC4 und MC4-Evo 2
• 1.500 V DC (IEC 62852 / UL 6703), 70 A Bemessungsstrom
• Für Solarkabel 4 mm² und 6 mm², Kabeldurchmesser 4,7 – 6,4 mm
• IP65 ungesteckt / IP68 gesteckt, UV- und witterungsbeständig
• MULTILAM-Kontakttechnologie für geringe Übergangswiderstände

PV-Kabelverlängerung

Mit den fertig konfektionierten Stäubli PV-Verlängerungen überbrücken Sie Distanzen zwischen Modulstrings, Wechselrichter und Generatoranschlusskasten ohne Crimpwerkzeug. Beide Enden sind mit Original-MC4-Evo-2-Steckverbindern (Stecker und Buchse) ausgestattet und werkseitig geprüft – einfach einstecken, verriegeln, fertig.

• Beidseitig mit Original Stäubli MC4-Evo 2 konfektioniert (Stecker + Buchse)
• Solarkabel 6 mm², 1.500 V DC, halogenfrei, UV-beständig
• Längen 1 / 1,5 / 2 / 3 / 5 m – kombinierbar
• Kein Crimpwerkzeug erforderlich, sofort einsatzbereit
• Kompatibel zu allen MC4- und MC4-Evo-2-Anschlüssen

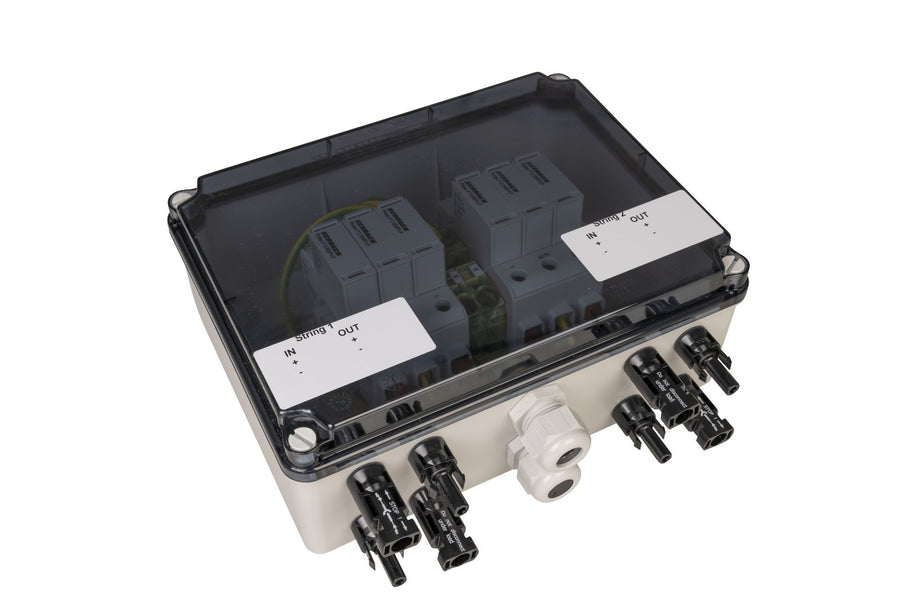

Generatoranschlusskasten

Der Generatoranschlusskasten (GAK) ist das Bindeglied zwischen den Modulstrings und dem Wechselrichter. Er bündelt die DC-Strings, schützt die Anlage mit einem Überspannungsableiter Typ 2 vor Blitz- und Schaltüberspannungen und ermöglicht ein sicheres Freischalten. Die Generatoranschlusskästen werden in Deutschland entwickelt und produziert, kommen komplett verdrahtet und 100 % stückgeprüft an – Plug & Play.

• Für PV-Anlagen bis 1.000 V DC, max. 35 A je String
• Überspannungsschutz Typ 2 mit Defektanzeige, Nenn-Ableitstrom 20 kA (8/20 µs)
• Komplett vorverdrahtet und geprüft – anschlussfertig ab Werk
• Wartungsfreie Steckverbinder: SUNCLIX (1 String) bzw. MC4 (2 Strings)
• Robustes Gehäuse RAL 7035, nichtrostende Deckelschrauben, Made in Germany

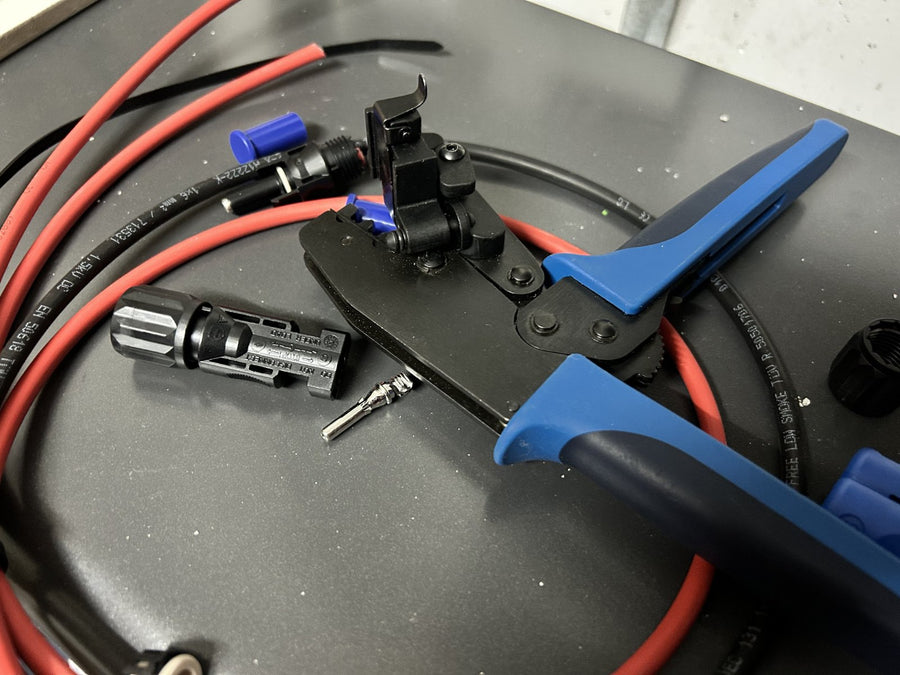

Werkzeug

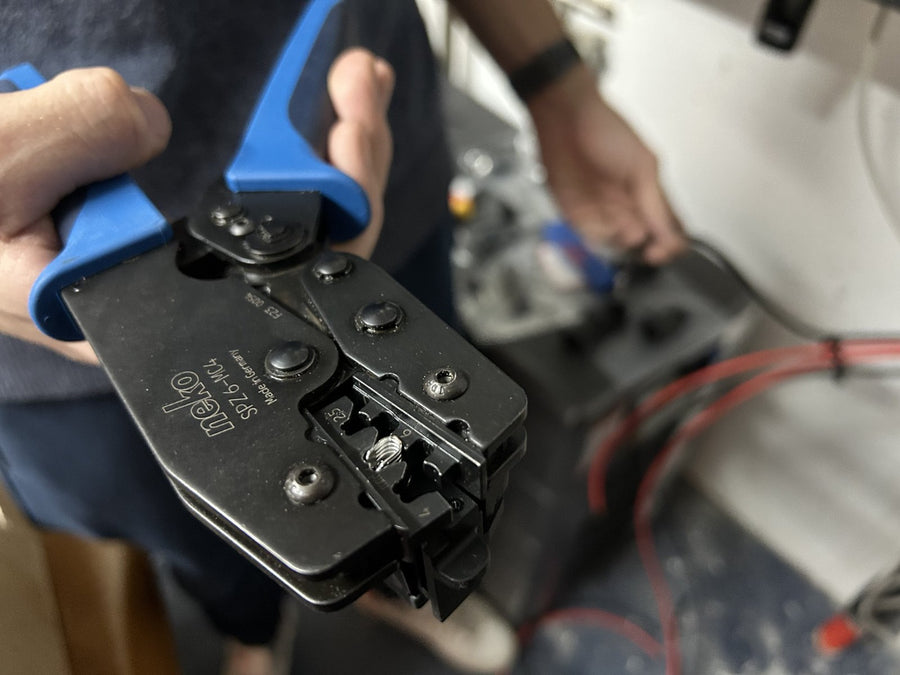

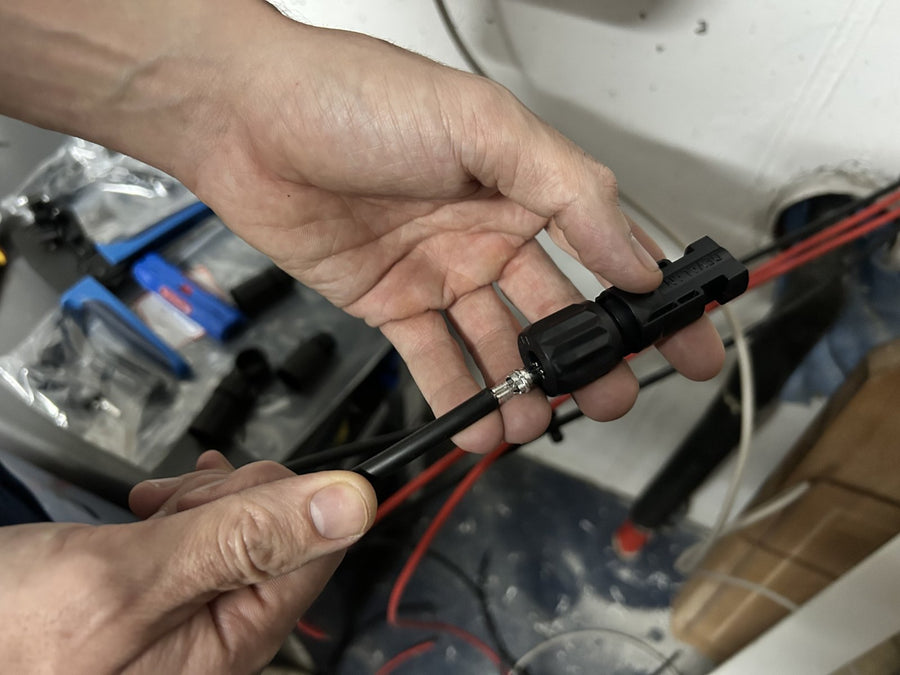

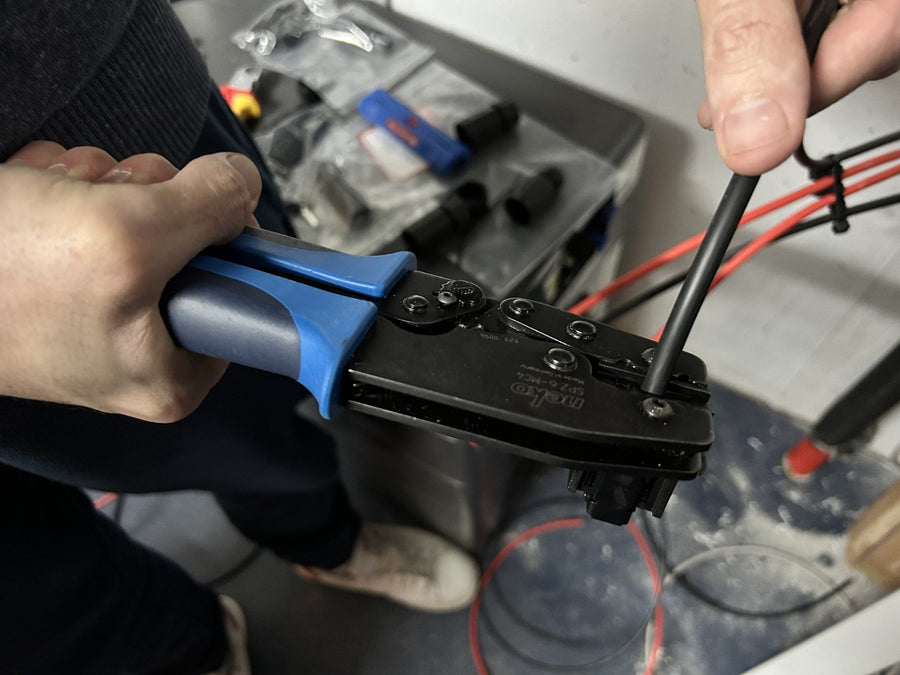

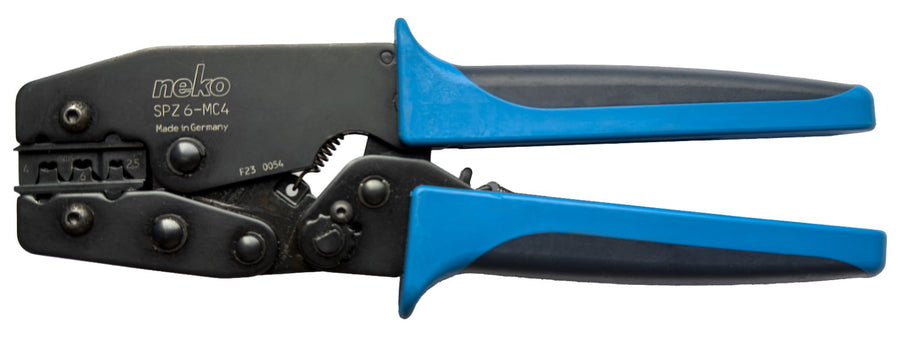

Mit dieser Presszange konfektionieren Sie MC4-Crimpkontakte sauber und reproduzierbar auf Solarkabeln von 2,5 bis 6 mm². Das Profil ist auf die gängigen MC4-Kontakte abgestimmt, die Zwangssperre gibt die Zange erst nach vollständigem Pressvorgang frei – so entstehen gasdichte Verbindungen mit niedrigem Übergangswiderstand, wie sie die PV-Norm verlangt.

• Für MC4-Crimpkontakte 2,5 / 4 / 6 mm²
• Zwangssperre für vollständige, gasdichte Pressung
• Ergonomische Griffe, geringer Kraftaufwand
• Passend zu Stäubli MC4-Evo 2 und kompatiblen Kontakten

Anwendungsbereiche

Photovoltaik-Dachanlagen, Freiflächenanlagen, Balkonkraftwerke mit fester Verlegung, Verbindung von Modulstrings zu Wechselrichter und Generatoranschlusskasten, Batteriespeicher-Verkabelung im DC-Bereich; Konfektionierung von Solarkabeln, Verlängerung und Reparatur von Modulstrings, Anschluss von Generatoranschlusskästen, Wechselrichtern und PV-Speichern; Verlängerung von Modulanschlussleitungen, Balkonkraftwerke, Nachrüstung und Erweiterung bestehender PV-Anlagen, Anschluss von Speichern und Wechselrichtern; Private und gewerbliche Dach-Photovoltaikanlagen, Nachrüstung von Überspannungsschutz, Anlagen mit 1 oder 2 MPP-Trackern; Konfektionierung von Solarkabeln auf der Baustelle und in der Werkstatt, Reparatur und Erweiterung von PV-Strings.
