Unterputzdose und Hohlwanddose – die richtige Dose für jeden Wandaufbau

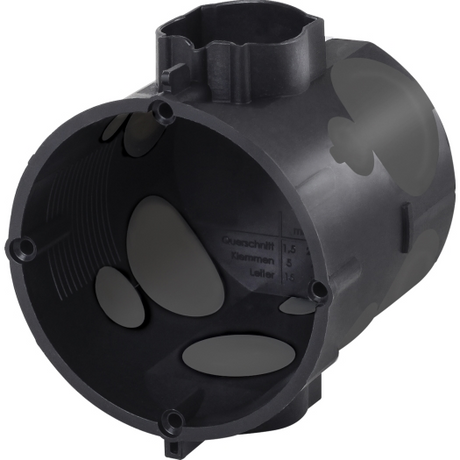

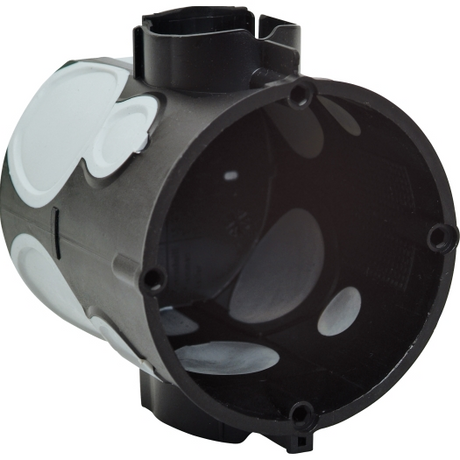

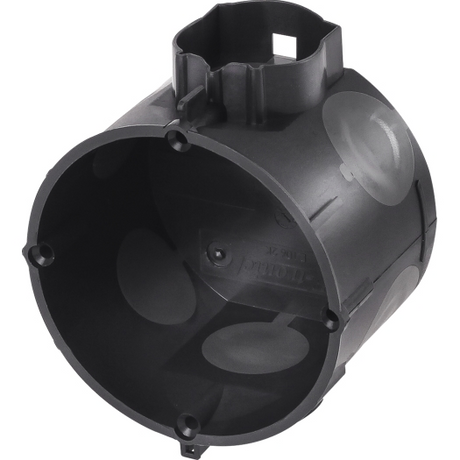

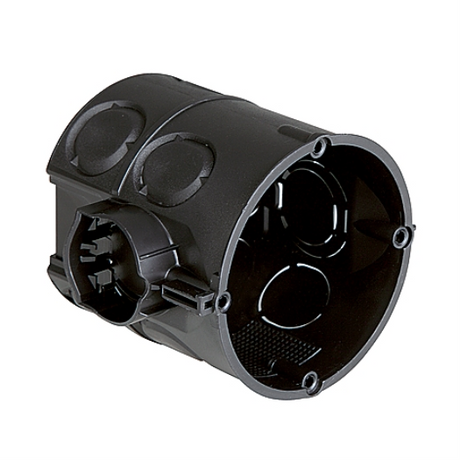

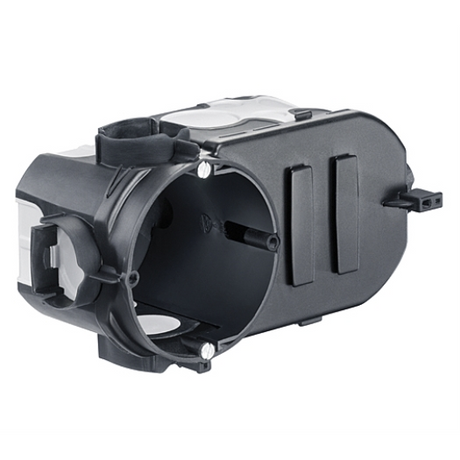

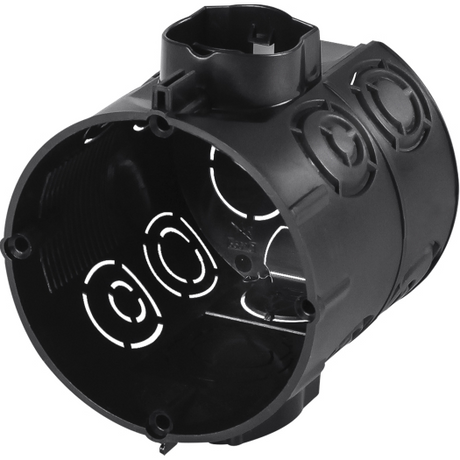

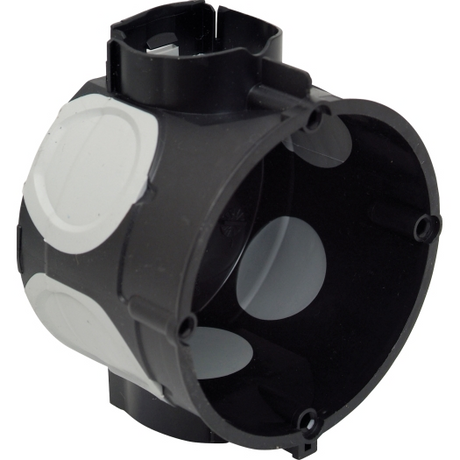

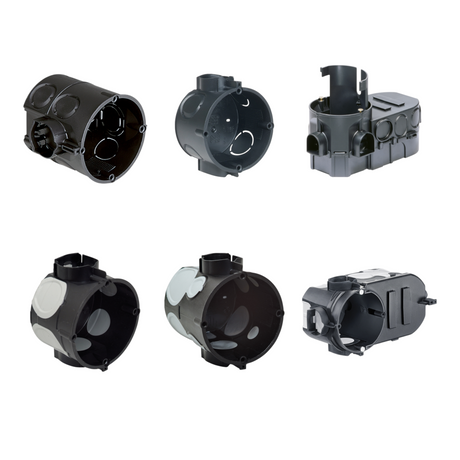

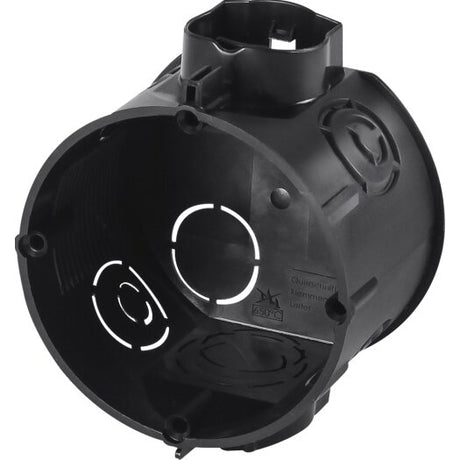

Eine Unterputzdose ist ein genormtes Gehäuse, das bündig in die Wand eingesetzt wird und den Einsatz eines Schalters oder einer Steckdose aufnimmt. Sie stellt den mechanischen Halt her, schützt die Klemmstellen und schließt die Wandöffnung. Der Innendurchmesser beträgt genormt 60 mm – deshalb passen Einsätze aller Markenhersteller in jede normgerechte Dose. Unterschieden wird vor allem nach Wandaufbau: Unterputzdosen für massives Mauerwerk und Hohlwanddosen für Gipskarton und Ständerwände.

Unterputzdose oder Hohlwanddose?

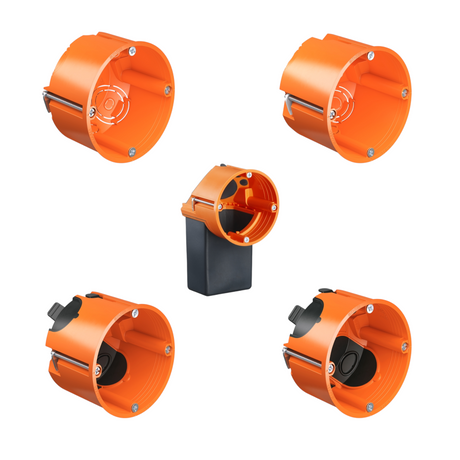

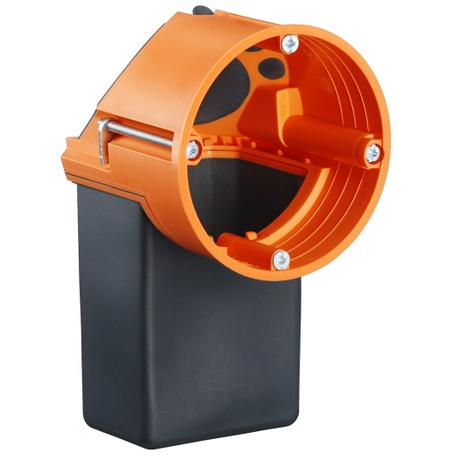

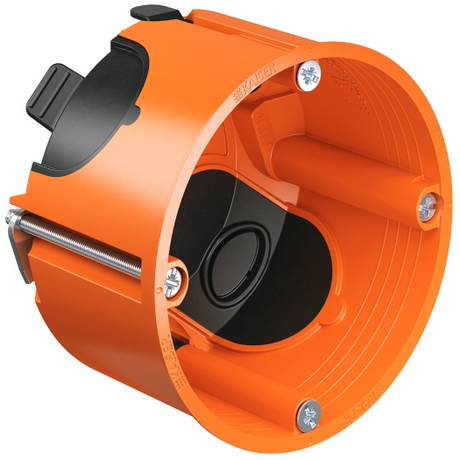

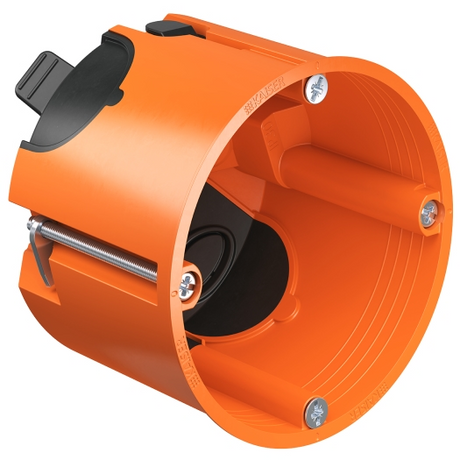

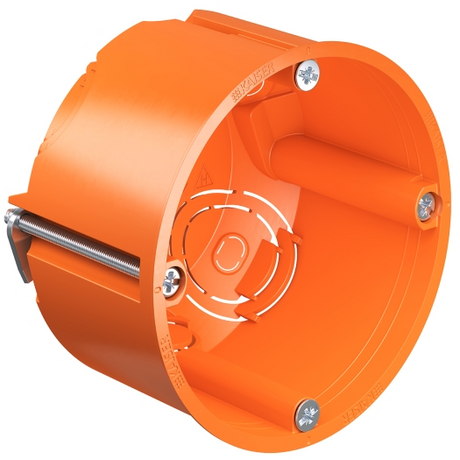

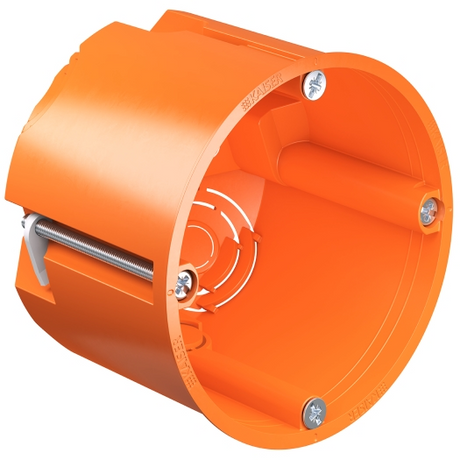

Der Befestigungsmechanismus ist das Unterscheidungsmerkmal. Eine Unterputzdose wird in eine gebohrte Aussparung eingegipst und hält durch das Material. Eine Hohlwanddose wird in ein gebohrtes Loch geschoben und klemmt sich über Krallen selbst an der Plattenrückseite fest.

Für beide Varianten wird mit einer Bohrkrone von 68 mm Durchmesser gearbeitet. Das Maß ist der Standard – es lässt rundum Platz für Gips beziehungsweise für die Krallen der Hohlwanddose.

Welche Einbautiefe brauche ich?

Die Tiefe entscheidet darüber, ob der Einsatz samt Leitungsreserve überhaupt hineinpasst. Zu flach gewählt, lässt sich der Schalter nicht bündig einsetzen; zu tief gebohrt, wird bei Außenwänden die Dämmebene verletzt.

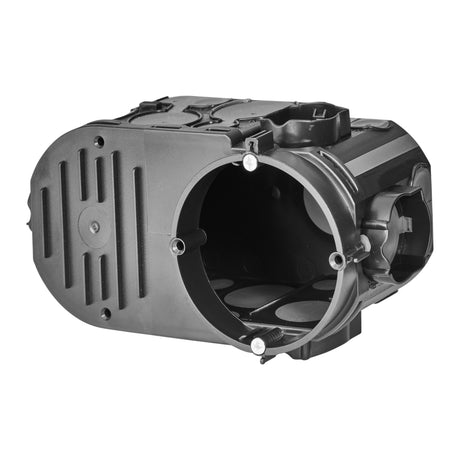

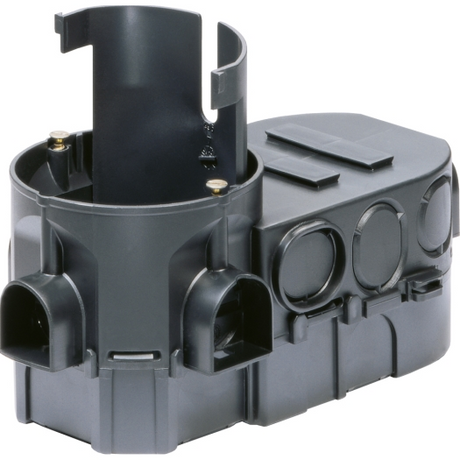

Als Regel gilt: Im Zweifel die tiefere Dose. Elektronische Einsätze wie Dimmer, Bewegungsmelder oder Funkaktoren brauchen deutlich mehr Raum als ein einfacher Wechselschalter, und Leitungsreserve muss unterkommen, ohne geknickt zu werden.

Mehrfachdosen und Abstandsmaß

Sollen mehrere Positionen unter einem gemeinsamen Rahmen sitzen, ist der Mittenabstand von 71 mm einzuhalten. Dieses Maß ist über alle Hersteller hinweg identisch und die Voraussetzung dafür, dass Mehrfachrahmen passen. Sicher erreicht wird es mit Geräteverbindungsdosen, die bereits im richtigen Abstand verbunden sind – Einzeldosen nach Augenmaß zu setzen, führt regelmäßig zu Rahmen, die nicht schließen. Passende Schalterprogramme finden Sie in unserem Sortiment.

Welche Dose für welchen Wandaufbau?

Der Wandaufbau entscheidet über Dosentyp und Werkzeug. Die folgende Übersicht ordnet die gängigen Konstruktionen zu.

In Beton ist die Bewehrung das Hauptrisiko. Trifft die Krone auf Betonstahl, ist sie meist verloren, und das Durchtrennen tragender Bewehrung ist statisch unzulässig. Ein Bewehrungssucher ist hier Pflicht, nicht Komfort.

Nicht jede Dose ist eine Geräte-Einbaudose

Neben der klassischen Dose für Schalter und Steckdosen gibt es weitere Bauformen, die im Alltag oft verwechselt werden. Der Unterschied liegt in der Funktion: Eine Gerätedose nimmt einen Einsatz auf, eine Verbindungsdose nur Klemmen.

Verbindungsdosen werden dort gesetzt, wo Leitungen abzweigen, ohne dass ein Gerät montiert wird. Sie müssen dauerhaft zugänglich bleiben – zugeputzte oder hinter Fliesen verschwundene Klemmstellen sind nach DIN VDE 0100-520 unzulässig. Die Verbindung selbst erfolgt mit WAGO-Klemmen oder Abzweigklemmen.

Für die Leitungseinführung haben Dosen ausbrechbare Öffnungen oder Membraneinführungen. Ausgebrochen wird nur, was tatsächlich belegt wird – jede offene Öffnung ist eine Schwachstelle für Putz, Staub und bei Außenwänden für Luftströmung. Zum Einziehen der Leitungen in bereits gesetzte Dosen eignet sich Wellrohr mit Einzughilfe.

Bei der Sanierung stellt sich oft die Frage, ob alte Dosen weiterverwendet werden können. Solange der Innendurchmesser 60 mm beträgt, die Schraubdome intakt sind und die Dose fest sitzt, spricht nichts dagegen – auch dann nicht, wenn sie Jahrzehnte alt ist. Auszutauschen sind Dosen mit gebrochenen Domen, gerissenem Gehäuse oder zu geringer Tiefe für den neuen Einsatz. Gerade bei Dimmern und Elektronikeinsätzen reicht die Tiefe alter Dosen häufig nicht aus.
