Installationsmaterial Ratgeber

Alles Wissenswerte rund um Installationsmaterial — Auswahl, Normen und Anwendung.

Elektroinstallationsmaterial: Verteilung, Schutz und Verdrahtung aus einer Hand

Elektroinstallationsmaterial ist alles, was zwischen Hausanschluss und Verbrauchsstelle verbaut wird: Schutzorgane in der Unterverteilung, Klemmen für die Stromaufteilung, Dosen und Gehäuse für den Leitungsweg sowie das Kleinmaterial für die Verdrahtung. Diese Kategorie bündelt dieses Sortiment für Elektrofachbetriebe, Industriebetriebe und Kommunen – von der B-Charakteristik im Endstromkreis bis zur Hauptleitungsklemme für 35 mm².

Welche Gruppen gehören zum Elektroinstallationsmaterial?

Der Aufbau folgt der Reihenfolge, in der eine Anlage entsteht. Die folgende Übersicht führt direkt in die passende Unterkategorie:

Gruppe typische Artikel Unterkategorie
Gehäuse Kleinverteiler Aufputz, Unterputz, Hohlwand, IP65 Installationskleinverteiler
Schutzorgane Leitungsschutzschalter B und C, FI-Schutzschalter Typ A Leitungs- und Personenschutz
Verschienung Stift- und Gabelschienen 1- und 3-phasig, 6 bis 12 Module Phasenschienen
Stromaufteilung Hauptleitungs-Abzweigklemmen, Klemmblöcke bis 35 mm² Abzweigklemme
Vorsicherung Neozed- und Diazed-Einsätze, Sockel, NH-Sicherungen Schmelzsicherungen und Sockel
Verdrahtung Steckklemmen, Aderendhülsen, Dosen, Schellen Installation und Verdrahtung

Wie stellen Sie eine Unterverteilung sinnvoll zusammen?

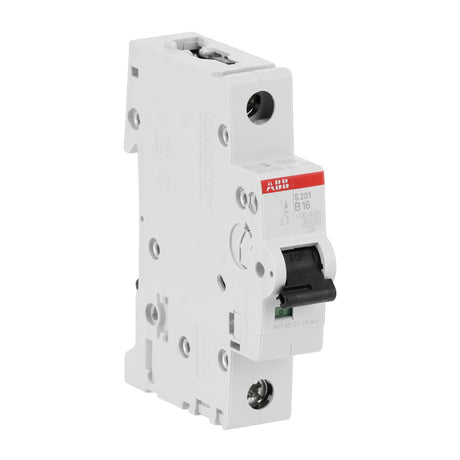

In der Praxis bewährt sich eine feste Reihenfolge: zuerst das Gehäuse nach Teilungseinheiten und Schutzart wählen, etwa den Aufputz-Verteilerkasten 12 TLE in IP65 für Garage, Werkstatt oder Außenbereich. Danach das Schutzkonzept festlegen – ein FI-Schutzschalter ABB F204 A-40/0,03 A als vorgelagerter Personenschutz, dahinter die Endstromkreise mit Leitungsschutzschaltern wie dem ABB S201-B16. Die Verbindung der Außenleiter übernimmt eine 3-Phasen-Stiftschiene für 12 Module, die Aufteilung der Zuleitung eine Hauptleitungsabzweigklemme 5-polig für 25 mm². Wer Zeit sparen will, greift zu den vorkonfektionierten Sets aus FI, mehreren Leitungsschutzschaltern und passender Sammelschiene.

B- oder C-Charakteristik – welcher Leitungsschutzschalter wofür?

Die Auslösecharakteristik entscheidet, wie schnell der Schalter bei einem Vielfachen des Bemessungsstroms abschaltet. Die B-Charakteristik löst im Kurzschlussbereich früher aus und ist in der Gebäudeinstallation für Steckdosen- und Beleuchtungsstromkreise der Regelfall. Die C-Charakteristik hält höhere Einschaltstromspitzen aus und wird dort eingesetzt, wo Motoren, Transformatoren, Schaltnetzteile oder größere LED-Installationen beim Zuschalten kurzzeitig viel Strom ziehen. Beide Charakteristiken führen wir ein- und dreipolig in den gängigen Bemessungsströmen. Die Festlegung von Charakteristik, Bemessungsstrom und Selektivität gehört zur Planung der Anlage und ist Aufgabe einer Elektrofachkraft.

Was zählt alles als Elektroinstallationsmaterial?

Alle Bauteile, die für eine funktionsfähige und normgerechte Anlage benötigt werden, ohne selbst Verbraucher zu sein: Verteilergehäuse, Leitungsschutz- und Fehlerstromschutzschalter, Schmelzsicherungen und Sockel, Klemmen, Phasenschienen, Dosen, Gehäuse, Befestigungsmaterial, Aderendhülsen und Verbindungsklemmen. Leitungen selbst führen wir separat unter Meterware.

Welche Teilungseinheit brauche ich pro Schutzschalter?

Ein einpoliger Leitungsschutzschalter belegt eine Teilungseinheit von 17,5 mm. Ein dreipoliger Schalter belegt drei, ein vierpoliger FI-Schutzschalter vier Teilungseinheiten. Rechnen Sie bei der Gehäusewahl Reserve für spätere Stromkreise ein – die Verteilerkästen in dieser Kategorie gibt es von 4 bis 36 Teilungseinheiten in einer bis drei Reihen.

Passt jede Phasenschiene auf jeden Leitungsschutzschalter?

Nein. Entscheidend sind die Bauform des Anschlusses – Stift- oder Gabelschiene – und die Modulbreite des Geräts. Prüfen Sie vor der Bestellung, ob Ihre Schalter für Stiftschienen oder für Gabelschienen vorbereitet sind, und ob die Schiene die benötigte Modulzahl abdeckt. Für FI-LS-Kombinationen gibt es eigene Ausführungen.

Liefern Sie auch an Gewerbe ohne Mindestbestellmenge?

Ja. Wir liefern an Elektrofachbetriebe, Industrie, Handwerk und Kommunen ohne Mindestbestellmenge. Innerhalb Deutschlands ist der Versand ab 249,00 Euro Bestellwert versandkostenfrei.

Was tun, wenn ein Artikel oder eine Stückzahl fehlt?

Für höhere Abnahmemengen, Sondertypen und Artikel außerhalb des gelisteten Sortiments erreichen Sie unseren Vertrieb unter 06204 6016721, Montag bis Freitag von 08:00 bis 16:00 Uhr.

Weiter im Sortiment: Schalterprogramme der Markenhersteller, Unterputz- und Hohlwanddosen, Kommunikation und Netzwerktechnik sowie Kabelverlegung für Kanal, Rinne und Rohr.

Mit dem passenden Installationsmaterial gestalten Sie Ihre Elektroinstallation effizient und professionell

Die Wahl von dem richtigen Installationsmaterial ist entscheidend für den Erfolg und die Langlebigkeit einer Elektroinstallation. Ob für den privaten Haushalt, das Büro oder gewerbliche Gebäude, das passende Installationsmaterial ermöglicht eine effiziente Installation und trägt dazu bei, dass Ihre Elektrik störungsfrei funktioniert. Unser Sortiment umfasst eine Vielzahl an Produkten, die Ihnen dabei helfen, Ihre Projekte sicher und professionell umzusetzen. Dazu gehören unter anderem verschiedene Kabeltypen, Verteilerkästen, Sicherungen und Montagezubehör. Mit dem richtigen Installationsmaterial aus unserem Onlineshop können Sie Ihre Elektroprojekte schnell und sicher verwirklichen.

Was zählt zum Installationsmaterial in der Elektroinstallation?

Zum Installationsmaterial gehören sämtliche Komponenten, die für eine sichere, funktionale und normgerechte Elektroinstallation benötigt werden. Dazu zählen unter anderem Kabel, Steckdosen, Schalter, Abzweigdosen, Klemmen sowie verschiedene Befestigungsmaterialien. Diese Bestandteile sind unverzichtbar, um elektrische Leitungen zu verlegen, Verbindungen herzustellen und Anschlüsse zu sichern. Hochwertiges Installationsmaterial kann nicht nur für eine zuverlässige Stromversorgung sorgen, sondern trägt auch zur Sicherheit bei, indem es das Risiko von Kurzschlüssen, Kabelbränden und Stromausfällen minimiert.

Unser Installationsmaterial bietet hohe Qualität und erfüllt alle relevanten Sicherheitsstandards

Sicherheit steht bei der Elektroinstallation an oberster Stelle, und genau deshalb ist die Qualität von dem Installationsmaterial von entscheidender Bedeutung. Alle Produkte in unserem Onlineshop stammen von renommierten Herstellern und erfüllen die relevanten Sicherheits- und Qualitätsstandards. Dies kann nicht nur für einen reibungslosen Betrieb Ihrer Elektroinstallation sorgen, sondern schützt Sie auch vor möglichen Risiken wie Überhitzung und Kurzschlüssen. Investieren Sie in hochwertiges Installationsmaterial und profitieren Sie von einer sicheren und langlebigen Installation, die Ihren Anforderungen gerecht wird.

Worauf sollte man bei der Auswahl von Installationsmaterial achten?

Achten Sie bei der Auswahl von Installationsmaterial stets darauf, dass es den geltenden Sicherheitsstandards und Vorschriften entspricht, wie beispielsweise den VDE-Normen in Deutschland. Diese Normen stellen sicher, dass die Produkte unter kontrollierten Bedingungen getestet wurden und den Anforderungen an Sicherheit und Zuverlässigkeit gerecht werden. Besonders bei Elektroinstallationen ist es wichtig, auf hochwertiges Installationsmaterial zu setzen, die für die spezifischen Anforderungen Ihres Projekts geeignet sind.
