Kabelkanal Ratgeber

Alles Wissenswerte rund um Kabelkanal — Auswahl, Normen und Anwendung.

Kabelkanal für die professionelle Leitungsführung – alle Typen und Größen

Ein Kabelkanal ist ein Profil aus PVC oder Stahlblech, das elektrische Leitungen aufnimmt, mechanisch schützt und sichtbar oder verdeckt entlang von Wänden, Decken und Böden führt. Er ersetzt das Aufstemmen der Wand, hält die Leitungen dauerhaft zugänglich und erlaubt es, Stromkreise später zu ergänzen oder umzulegen. Im Sanos Elektroshop finden Sie das komplette Programm: vom schlichten Installationskanal für die Aufputz-Verlegung über den Brüstungskanal mit integrierten Steckdosen bis zur Kabelrinne für Industrietrassen – von Markenherstellern wie GEWISS, OBO Bettermann und GGK, zu Großhandelskonditionen.

Kabelkanal-Typen im Vergleich

Welcher Kanaltyp der richtige ist, entscheidet sich an drei Fragen: Wie viele Leitungen sollen hinein, müssen Steckdosen integriert werden, und wie sichtbar darf das Ergebnis sein? Die folgende Übersicht ordnet die gängigen Bauformen ihrem typischen Einsatz zu.

Kanaltyp Typische Größen Geräteeinbau Einsatzbereich
Installationskanal 15×15 bis 60×60 mm nein Wohnraum, Nachrüstung, Büro

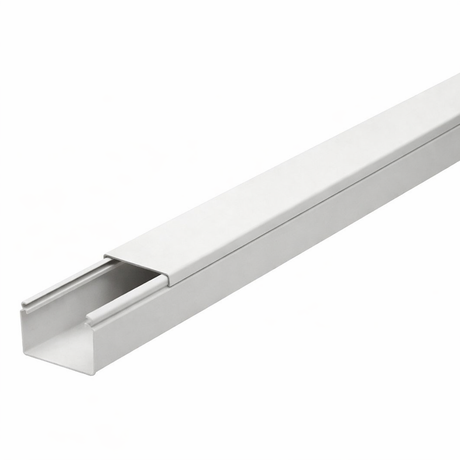

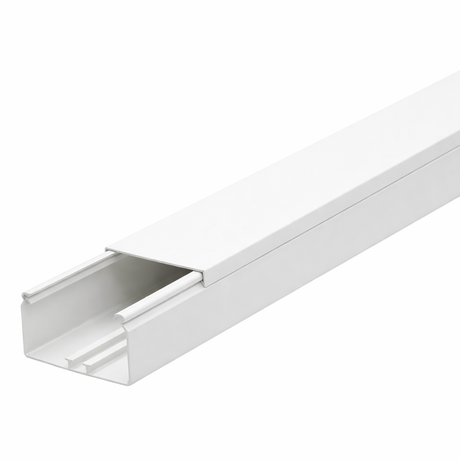

Leitungsführungskanal 40×40 bis 100×60 mm nein Schaltschrank, Verteilung
Brüstungskanal 70×100 bis 70×170 mm ja Büro, Gewerbe, Arbeitsplätze
Kabelrinne 100 bis 300 mm Breite nein Industrie, Zwischendecke, Trasse

Für die klassische Bürolösung mit Steckdosen im Kanal führen wir den GEWISS Brüstungskanal in den Formaten 70×100, 70×130 und 70×170 mm. Für offene Trassen mit hohem Leitungsaufkommen sind Kabelrinnen die wirtschaftlichere Wahl.

Welche Kabelkanal-Größe brauche ich?

Die Dimensionierung richtet sich nach dem Gesamtquerschnitt der einzuziehenden Leitungen. Als Faustregel der Praxis gilt: Der Kanal sollte höchstens zu 60 Prozent gefüllt werden. Das lässt Reserve für spätere Nachinstallationen und verhindert, dass sich die Leitungen gegenseitig erwärmen. Die folgende Tabelle gibt Richtwerte für die verbreitete Mantelleitung NYM-J 3×1,5 mm².

Kanalgröße (B×H) Leitungen NYM-J 3×1,5 Typische Anwendung
15×15 mm 1–2 Einzelne Leitung, Lampenanschluss
30×30 mm 4–6 Zimmer, kleine Nachrüstung
40×40 mm 8–12 Wohnung, Praxis, Werkstatt
60×60 mm 20–25 Gewerbe, Verteilerzuführung

Befestigung nach Untergrund

Ob geschraubt oder geklebt wird, entscheidet der Untergrund – nicht die Bequemlichkeit. Eine geklebte Montage auf ungeeignetem Grund löst sich, und der Kanal reißt mitsamt der Wandoberfläche ab.

Untergrund Empfohlen Abstand Hinweis
Mauerwerk, Beton Schrauben und Dübel max. 50 cm Dübel zum Material wählen
Gipskarton Hohlraumdübel max. 40 cm Bei Last auf Ständer setzen
Fliesen, Glas Montageband durchgehend Nur leichte Kanäle
Holz Spanplattenschrauben max. 50 cm Vorbohren bei Hartholz
Raufaser, Putz Schrauben max. 50 cm Kleben hält nicht dauerhaft

Bei geschraubter Montage wird ausschließlich das Unterteil durchbohrt, niemals der Deckel. Die Bohrung liegt mittig zwischen den Leitungen – Schraubenköpfe dürfen nicht auf dem Leitungsmantel aufliegen. Passende Befestigungsmittel führen wir im Sortiment.

Kabelkanal im Außenbereich – Material und Witterung

Ein Standard-Installationskabelkanal aus PVC ist für den Innenraum konstruiert. Im Freien versprödet ungeschütztes PVC unter UV-Strahlung, wird brüchig und verfärbt sich. Für die Fassadenmontage brauchen Sie ausdrücklich UV-stabilisiertes Material oder metallische Ausführungen.

Material UV-Beständigkeit Korrosion Einsatz außen
PVC Standard gering keine nicht geeignet
PVC UV-stabilisiert gut keine Fassade, überdacht
Stahl verzinkt vollständig gut geschützt Fassade, Trasse
Edelstahl vollständig sehr gut Küste, Chemie, Lebensmittel

Ein metallischer Kabelkanal an einem leitfähigen Bauteil wird in den Schutzpotentialausgleich einbezogen. Das ist keine Formalie: Ein Isolationsfehler im Inneren würde das Kanalprofil sonst unter Spannung setzen. Erdungsmaterial finden Sie unter Erdung.

Der zweite Punkt im Außenbereich ist Kondenswasser. Ein geschlossener Kanal, der sich tagsüber erwärmt und nachts abkühlt, sammelt Feuchtigkeit im Inneren. Abhilfe schaffen Ablauföffnungen am tiefsten Punkt und eine Montage mit leichtem Gefälle. Wer die Leitungen zusätzlich schützen will, zieht sie im Kanal durch Wellrohr.

Kabelkanal aus PVC oder Stahlblech?

Das Material bestimmt Belastbarkeit, Brandverhalten und Preis. Der weit überwiegende Teil aller Installationen kommt mit PVC aus: Das Material ist selbstverlöschend, korrosionsfrei, lässt sich mit einfachem Werkzeug ablängen und ist deutlich günstiger. Für Wohnraum, Büro und normale Gewerbeflächen ist ein PVC-Kabelkanal die richtige Wahl.

Stahlblech kommt dort zum Einsatz, wo mechanische Belastung, hohe Temperaturen oder Anforderungen an den Funktionserhalt bestehen – in Industriehallen, Technikzentralen und auf offenen Trassen mit hohem Leitungsgewicht. Verzinkte Ausführungen sind zusätzlich für den Außeneinsatz geeignet, da die Feuerverzinkung dauerhaft vor Korrosion schützt. In aggressiven Umgebungen wie der Chemie- oder Lebensmittelindustrie werden Edelstahlvarianten eingesetzt.

Ein Punkt, der in der Planung oft übersehen wird: Halogenfreiheit. In Fluchtwegen, Treppenhäusern und öffentlichen Gebäuden schreiben viele Bauordnungen halogenfreie Installationsmaterialien vor. Im Brandfall entstehen bei diesen Materialien keine korrosiven und stark toxischen Gase. Prüfen Sie die Anforderung vor der Bestellung – ein nachträglicher Austausch des kompletten Kanalsystems ist teuer.

Stark- und Schwachstrom im selben Kabelkanal

Getrennte Kammern sind Pflicht

Werden Netzleitungen und Datenkabel gemeinsam geführt, kann das elektromagnetische Feld der Stromleitung die Datenübertragung stören. Die DIN VDE 0100-520 verlangt deshalb eine Trennung – entweder durch räumlichen Abstand oder durch einen Kabelkanal mit getrennten Kammern beziehungsweise eingesetztem Trennsteg.

Brüstungskanäle bringen diese Trennung bereits ab Werk mit. Bei einfachen Installationskanälen setzen Sie einen Trennsteg ein oder verlegen die Datenleitungen in einem separaten Kanal. Für die Netzseite empfehlen wir Mantelleitungen vom Typ NYM-J, die für die feste Verlegung im Kanal zugelassen sind.

Zuschnitt, Gehrung und Werkzeug

Gerade Schnitte gelingen mit einer Metallsäge und feiner Zahnung; eine Gehrungsschneidlade hält dabei den Winkel. Für Innen- und Außenecken auf Gehrung wird zweimal 45 Grad geschnitten. Sauberer und schneller ist der Einsatz von Formteilen – Innenecke, Außenecke, T-Stück und Endkappe. Sie sitzen exakt, bleiben demontierbar und verzeihen kleine Winkelabweichungen der Wand.

Nach dem Schnitt werden die Kanten entgratet. Ein Grat im Kanal scheuert bei Bewegung am Leitungsmantel – über Jahre wird daraus eine Beschädigung der Isolierung. Bei Stahlblechkanälen ist das Entgraten zwingend, hier sind die Schnittkanten scharf.

Zum Kleben statt Schrauben: Doppelseitiges Montageband trägt leichte Kanäle auf glatten, fettfreien Untergründen. Auf Raufaser, Putz oder feuchtem Untergrund hält es nicht dauerhaft. Montagekleber ist belastbarer, macht den Kanal aber praktisch irreversibel – bei einer späteren Demontage reißt die Wandoberfläche mit ab.

Kabelkanal montieren – die Reihenfolge in der Praxis

Zuerst wird das Unterteil ausgerichtet und an der Wand befestigt: bei Mauerwerk mit Schrauben und Dübeln, bei glatten Untergründen alternativ mit Montagekleber. Der Abstand zwischen zwei Befestigungspunkten sollte 50 cm nicht überschreiten, damit sich der Kanal nicht durchbiegt.

Anschließend werden die Leitungen eingelegt – nicht eingezogen, das ist der Vorteil gegenüber dem Wellrohr. Übergänge in Dosen und Gehäuse sichern Sie mit Kabelverschraubungen gegen Zug ab. Zum Schluss wird der Deckel aufgeclipst. Ecken, T-Stücke und Endkappen als Formteile verwenden statt auf Gehrung zu schneiden – das Ergebnis ist sauberer und bleibt demontierbar.

Kabelkanal im Sanos Elektroshop – Großhandelskonditionen ohne Mindestmenge

Als Fachhändler für Elektroinstallationsmaterial mit über 40 Jahren Erfahrung liefern wir Kabelkanäle und Zubehör zu Großhandelspreisen – an Elektrofachbetriebe ebenso wie an Heimwerker, ohne Mindestbestellmenge. Neben Kanälen finden Sie das gesamte Kabelverlegungsmaterial, Leitungsbefestigungen und Installationsmaterial aus einer Hand.

Ab 249 € Bestellwert liefern wir innerhalb Deutschlands versandkostenfrei per DHL oder GLS. Für Österreich und die Niederlande beträgt die Versandpauschale 11,90 €. Bei Projektmengen erstellen wir Ihnen ein individuelles Angebot – telefonisch unter 06204 / 6016721, Mo–Fr 08:00–16:00 Uhr.

Häufig gestellte Fragen

1 Welche Kabelkanal-Größe brauche ich?
Die Größe richtet sich nach Anzahl und Querschnitt der Leitungen. Als Faustregel sollte der Kanal höchstens zu 60 Prozent gefüllt sein. Ein Kanal 40×40 mm nimmt etwa 8 bis 12 Leitungen NYM-J 3×1,5 mm² auf, ein Kanal 60×60 mm rund 20 bis 25.
2 Darf man Stromkabel und Netzwerkkabel im selben Kabelkanal verlegen?
Ja, aber nur getrennt. Die DIN VDE 0100-520 verlangt eine Trennung von Stark- und Schwachstrom durch getrennte Kammern, einen Trennsteg oder räumlichen Abstand. Ohne Trennung kann das Feld der Netzleitung die Datenübertragung stören.
3 Was ist der Unterschied zwischen Kabelkanal und Brüstungskanal?
Ein Kabelkanal führt ausschließlich Leitungen. Ein Brüstungskanal ist größer, hat mehrere Kammern und nimmt über Geräteeinbaudosen zusätzlich Steckdosen und Schalter direkt im Kanal auf. Deshalb wird er bevorzugt in Büros und Gewerberäumen eingesetzt.
4 Wie wird ein Kabelkanal befestigt?
Das Unterteil wird mit Schrauben und Dübeln an der Wand verschraubt, bei glatten Untergründen alternativ verklebt. Der Abstand zwischen zwei Befestigungspunkten sollte 50 cm nicht überschreiten, damit sich der Kanal nicht durchbiegt.
5 Welches Kabel gehört in einen Kabelkanal?
Für die feste Verlegung im Kanal ist die Mantelleitung NYM-J zugelassen – im Wohnbau meist 3×1,5 mm² für Licht und 3×2,5 mm² für Steckdosen. Flexible Gummileitungen wie H07RN-F sind für die feste Verlegung nicht vorgesehen.
6 Ist ein Kabelkanal für den Außenbereich geeignet?
Nur in UV-stabilisierter oder metallischer Ausführung. Standard-PVC versprödet im Freien unter UV-Strahlung. Für Fassadenmontage eignen sich UV-stabilisiertes PVC, verzinkter Stahl oder bei aggressiver Umgebung Edelstahl.
7 Muss ein Kabelkanal aus Metall geerdet werden?
Ja. Ein metallischer Kabelkanal wird in den Schutzpotentialausgleich einbezogen. Andernfalls könnte ein Isolationsfehler im Inneren das Kanalprofil unter Spannung setzen.
8 Kann man einen Kabelkanal kleben statt schrauben?
Auf glatten, fettfreien Untergründen trägt doppelseitiges Montageband leichte Kanäle. Auf Raufaser, Putz oder feuchtem Untergrund hält es nicht dauerhaft. Montagekleber ist belastbarer, macht die Montage aber praktisch irreversibel.
