CEE-Kupplungen

CEE-Kupplungen: das Gegenstück am Leitungsende

Die CEE-Kupplung sitzt am abgangsseitigen Ende einer Anschluss- oder Verlängerungsleitung und nimmt den Stecker des Verbrauchers auf. Sie ist nach IEC 60309 genormt: Polzahl, Nennstrom, Spannung und Uhrzeitstellung bilden gemeinsam die Codierung, die verhindert, dass zueinander unpassende Steckverbinder zusammengeführt werden. In dieser Kategorie finden Sie die Sammelartikel von PCE und Mennekes sowie Sonderbauformen.

Welche Kupplung passt zu meinem Stecker?

Stecker und Kupplung müssen in Polzahl, Nennstrom, Spannung und Uhrzeitstellung übereinstimmen. Der übliche Fall in Deutschland ist die Stellung 6h. Der PCE-Sammelartikel deckt 16 A bis 125 A ab, 3- und 5-polig, 230 V und 400 V, in IP44 und IP67. Passt die vorhandene Einspeisung nicht zum Gerät, löst ein CEE-Adapter den Fall – ohne die Absicherung des Stromkreises zu verändern.

Welche Schutzart brauche ich?

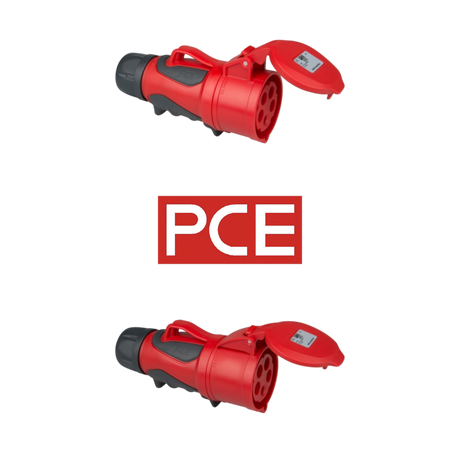

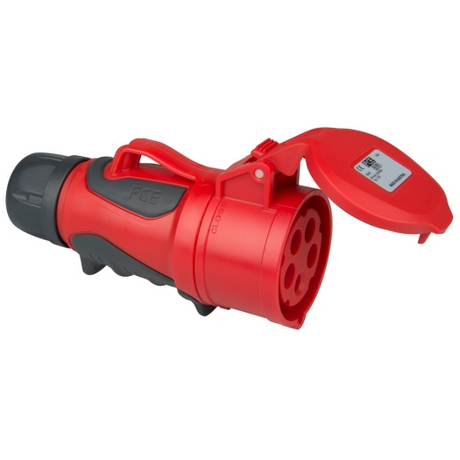

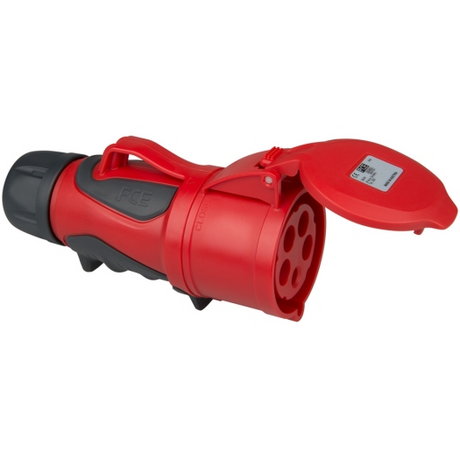

IP44 schützt gegen feste Fremdkörper ab 1 mm und gegen allseitiges Spritzwasser, IP67 zusätzlich gegen Staub und zeitweiliges Untertauchen. Wo die Kupplung auf feuchtem Untergrund abgelegt wird, ist die höhere Schutzart die sichere Wahl. Dazwischen liegt die GRIP-Serie von PCE in IP54 für 16 A und 32 A, 5-polig, 400 V.

Gibt es Kupplungen mit zusätzlicher Schuko-Steckdose?

Ja. Die CEE-Winkelkupplung mit Schutzkontakt-Steckdose 230 V, 16 A, IP44 nimmt einen blauen CEE-Stecker auf und stellt zusätzlich eine Schuko-Steckdose bereit – praktisch bei Camping, Marktstand und im Servicefall. Von Mennekes führen wir die CEE-Kupplung 16 A bis 32 A für 230 V und 400 V.

Selbst konfektionieren oder fertig bestellen?

Das Anschließen einer Kupplung ist Aufgabe einer Elektrofachkraft. Wer keine eigene Konfektion vornehmen möchte, wählt eine fertige CEE-Verlängerung in gewünschter Länge. Passende Gegenstücke finden Sie unter CEE-Stecker, das vollständige Programm unter CEE-Steckvorrichtungen.
