Installationskleinverteiler

Kleinverteiler für Wohnbau, Gewerbe und Nachrüstung

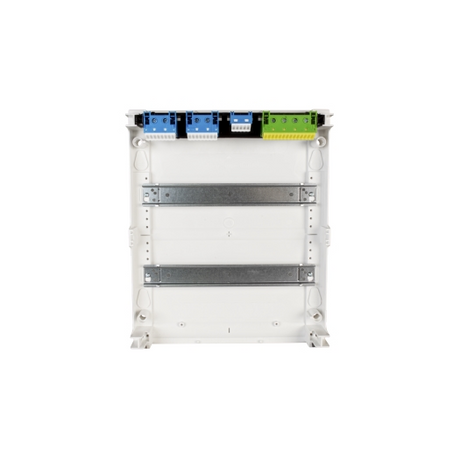

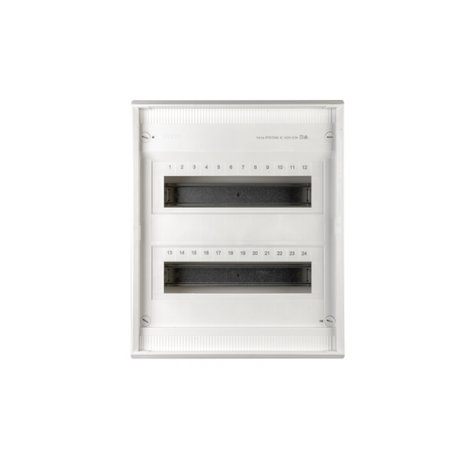

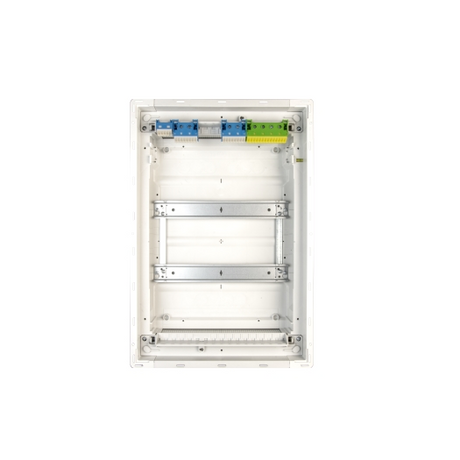

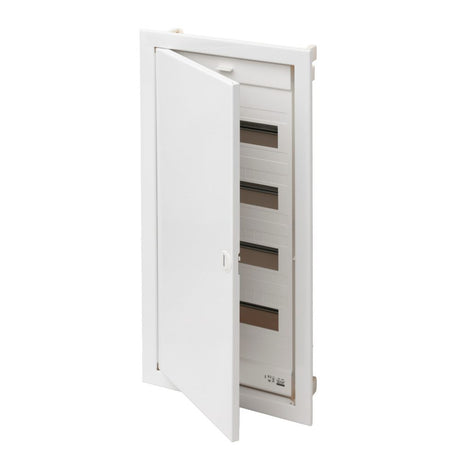

Ein Kleinverteiler ist das Gehäuse, in dem Sicherungsautomaten, FI-Schutzschalter und weitere Reiheneinbaugeräte auf einer Hutschiene zusammengefasst werden. Er bildet den Verteilpunkt zwischen der Zuleitung und den einzelnen Stromkreisen und ist damit das Herzstück jeder Elektroinstallation. Im Sanos Elektroshop finden Sie Installationskleinverteiler als Aufputz- und Unterputzvariante, ein- bis vierreihig, leer oder fertig bestückt – von Herstellern wie Hager und ABB, zu Großhandelskonditionen.

Wie viele Teilungseinheiten braucht mein Kleinverteiler?

Die Größe eines Kleinverteilers wird in Teilungseinheiten angegeben, abgekürzt TE. Eine Teilungseinheit entspricht 17,5 mm Breite auf der Hutschiene – das ist die Baubreite eines einpoligen Leitungsschutzschalters. Eine Reihe fasst üblicherweise 12 TE. Wie viel Platz Sie brauchen, ergibt sich aus der Summe der Einbaugeräte plus Reserve.

Planen Sie mindestens 20 Prozent freie Teilungseinheiten ein. Nachträgliche Erweiterungen – eine Wallbox, eine PV-Anlage, ein zusätzlicher Stromkreis in der Werkstatt – sind der Regelfall, nicht die Ausnahme. Passende Geräte finden Sie unter Leitungs- und Personenschutz sowie Phasenschienen.

Aufputz oder Unterputz – welcher Kleinverteiler passt?

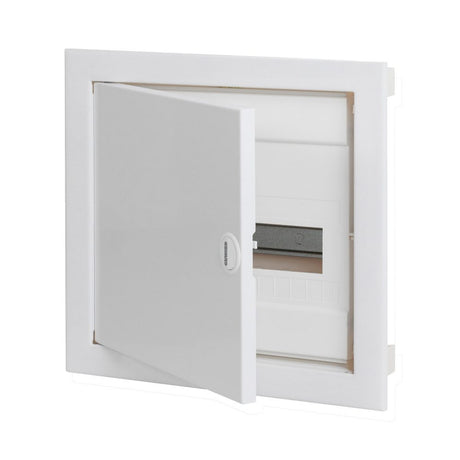

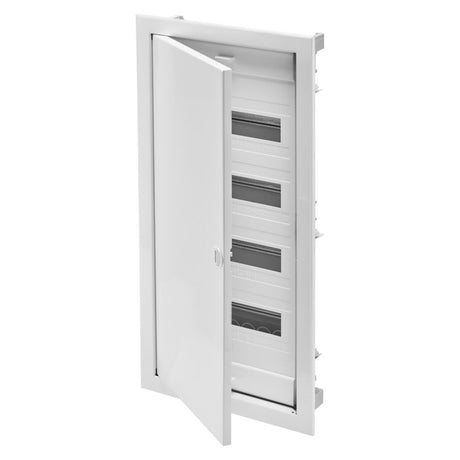

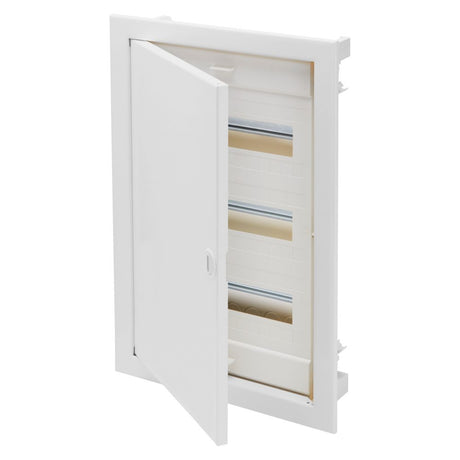

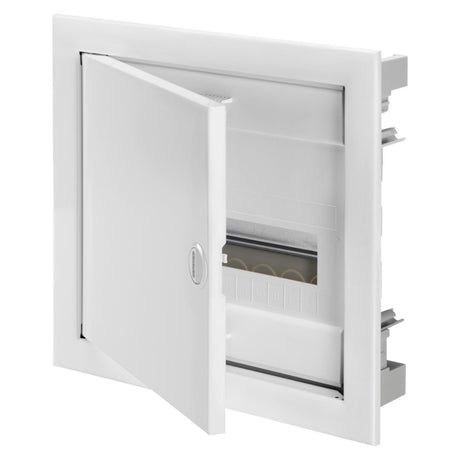

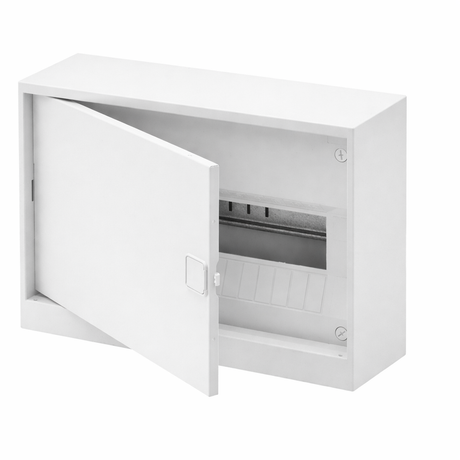

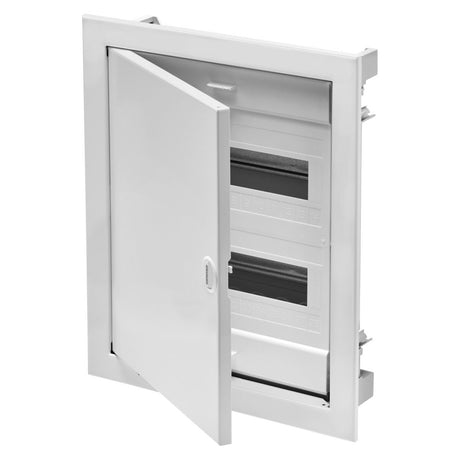

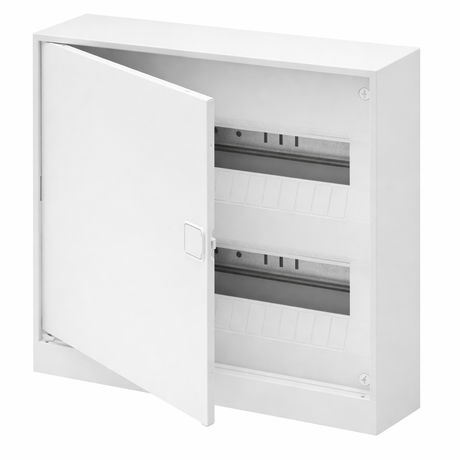

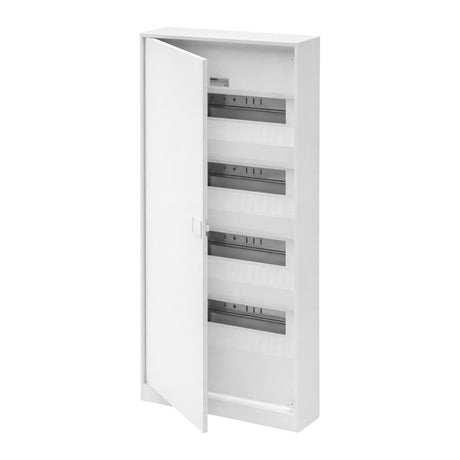

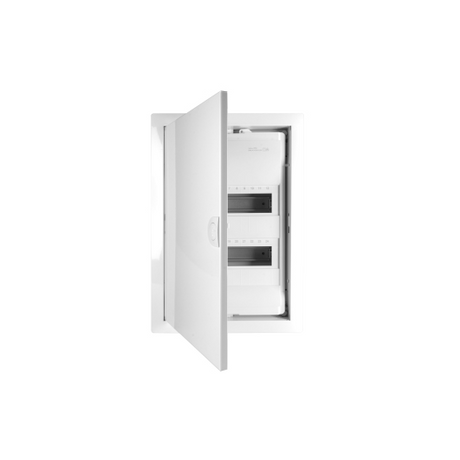

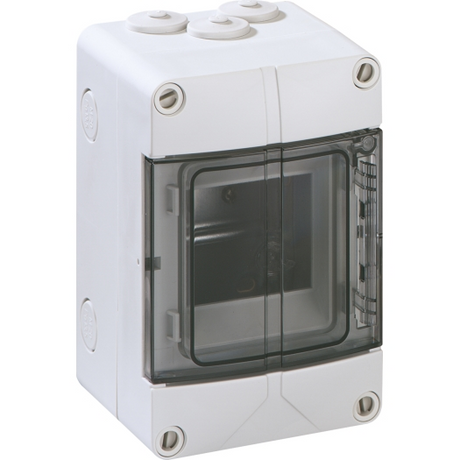

Die Entscheidung fällt meist über die bauliche Situation. Ein Unterputzverteiler verschwindet in der Wand und schließt bündig ab, verlangt aber eine ausreichend tiefe Nische und wird im Neubau oder bei einer Kernsanierung gesetzt. Ein Aufputzverteiler wird auf die Wand montiert und ist damit die Lösung für Nachrüstung, Keller, Garage und Außenanlagen.

Verteilergröße nach Anwendungsfall

Als Planungshilfe: Die folgende Übersicht nennt typische Bestückungen und die daraus resultierende Verteilergröße für verbreitete Anwendungen.

Für die Wallbox gilt eine Besonderheit: Erforderlich ist ein FI vom Typ B oder ein Typ A in Kombination mit einer geräteinternen Gleichfehlerstromerkennung. Ein einfacher Typ A allein genügt nicht, weil Ladeelektronik glatte Gleichfehlerströme erzeugen kann, die einen Typ A blind machen.

Kleinverteiler, Unterverteilung oder Zählerschrank?

Die Begriffe werden oft synonym verwendet, bezeichnen aber unterschiedliche Anlagenteile mit unterschiedlichen Anforderungen. Der Unterschied ist nicht akademisch: Für den Zählerplatz gelten die Technischen Anschlussbedingungen des Netzbetreibers, für eine Unterverteilung nicht.

Ein Kleinverteiler versorgt einen abgegrenzten Bereich – Garage, Gartenhaus, Werkstatt, eine nachgerüstete Wallbox. Er hängt an einer eigenen, im Hauptverteiler abgesicherten Zuleitung. Für deren Absicherung im vorgelagerten Verteiler führen wir NH-Sicherungen und Schmelzsicherungen.

Was gehört in einen Kleinverteiler?

Die Bestückung folgt einer festen Logik. Am Eingang steht der Hauptschalter oder die vorgelagerte Absicherung, dahinter der FI-Schutzschalter, danach die einzelnen Leitungsschutzschalter für die abgehenden Stromkreise. Verbunden wird die Reihe über eine Phasenschiene, die alle Automaten gleichzeitig speist und einzelne Drahtbrücken überflüssig macht.

Beim FI-Schutzschalter entscheidet der Typ über die Eignung. Typ A erfasst pulsierende Gleichfehlerströme und ist der Standard im Wohnbau. Typ F ist zusätzlich für frequenzumrichtergesteuerte Geräte wie Waschmaschinen mit Inverter ausgelegt. Typ B erfasst auch glatte Gleichfehlerströme und ist überall dort vorgeschrieben, wo Ladeeinrichtungen für Elektrofahrzeuge oder Photovoltaik-Wechselrichter angeschlossen werden.

Ein Kleinverteiler braucht außerdem eine N- und eine PE-Klemmleiste, eine Beschriftung der Stromkreise und – je nach Anlagensituation – einen Überspannungsschutz. Die Stromkreisbeschriftung ist keine Formalität: Sie ist Teil der Dokumentation und Voraussetzung dafür, dass die Anlage bei einer späteren Prüfung oder Erweiterung nachvollziehbar bleibt.

Für die Verdrahtung innerhalb des Verteilers wird Aderleitung H07V-K verwendet, versehen mit Aderendhülsen. Die Zuleitung wird über eine Kabelverschraubung eingeführt und mit einer Zugentlastung gesichert, damit keine Kraft auf die Klemmstellen wirkt.
