Aderleitung

Aderleitung H07V-K und H07V-U – Verdrahtung in Verteilung und Schaltschrank

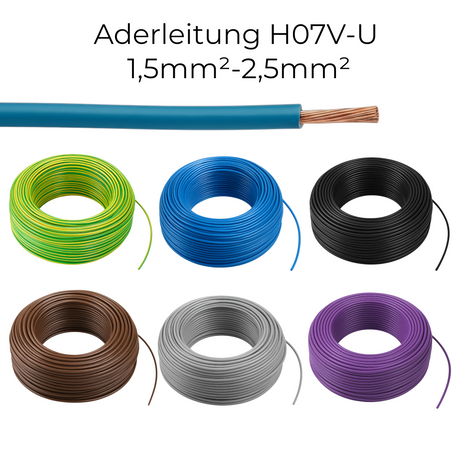

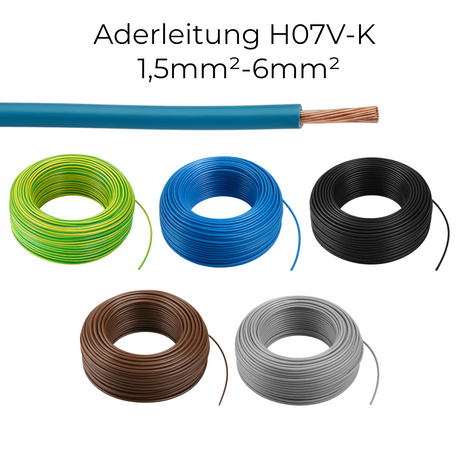

Eine Aderleitung ist eine einadrige Leitung mit nur einer Isolierschicht und ohne äußeren Mantel. Sie ist damit die schlankste Bauform im Kabelsortiment und für die geschützte Verlegung bestimmt: in Verteilern, Schaltschränken, Installationsrohren und Kabelkanälen. Die beiden verbreiteten Typen sind H07V-K mit feindrähtigem, flexiblem Leiter und H07V-U mit eindrähtigem, starrem Leiter. Im Sanos Elektroshop erhalten Sie beide als Meterware auf Wunschlänge zugeschnitten sowie als Ring.

H07V-K oder H07V-U? Die Unterschiede

Beide Typen sind für 450/750 V bemessen und tragen dieselbe PVC-Isolierung. Der Unterschied liegt im Leiteraufbau – und der entscheidet über die Verarbeitung. H07V-K besteht aus vielen dünnen Einzeldrähten und lässt sich eng biegen, ohne zu brechen. H07V-U besteht aus einem einzigen massiven Draht, behält seine Form und lässt sich präzise ablegen.

Für die Verdrahtung in einem Kleinverteiler ist H07V-K die Praxiswahl: Die Adern lassen sich eng um Reiheneinbaugeräte führen, ohne dass Zug auf den Klemmen entsteht. Beim Klemmen ist zwingend eine Aderendhülse zu verpressen – sonst spreizen die Einzeldrähte auf und die Klemmverbindung wird unzuverlässig.

Querschnitt und Aderfarben nach Norm

Der Querschnitt richtet sich nach Strombelastbarkeit und Verlegeart. Die Farbkennzeichnung ist in der DIN VDE 0293-308 geregelt und nicht frei wählbar – sie ist die Grundlage dafür, dass eine Anlage auch Jahre später von einem anderen Elektriker sicher verstanden wird.

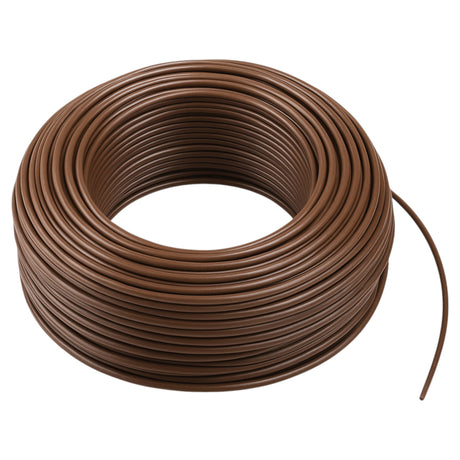

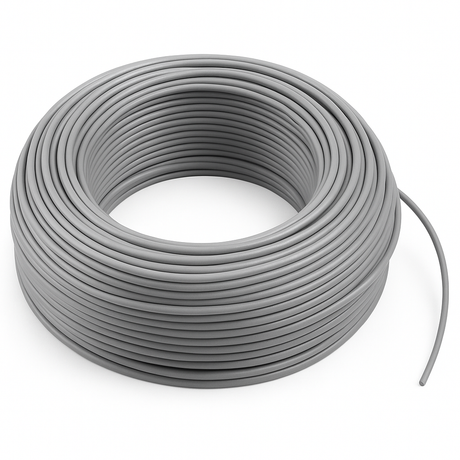

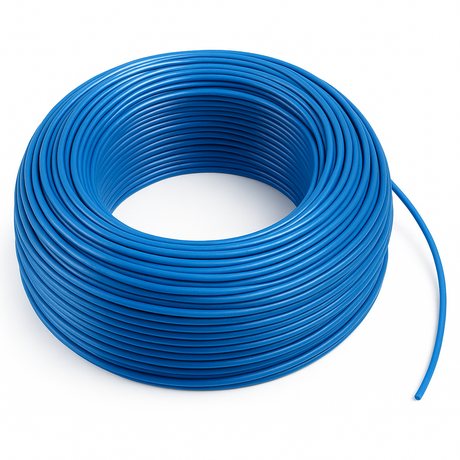

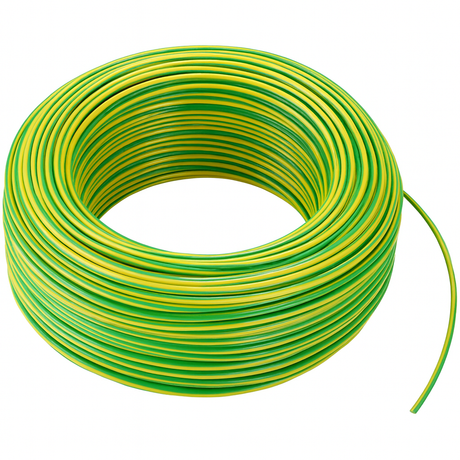

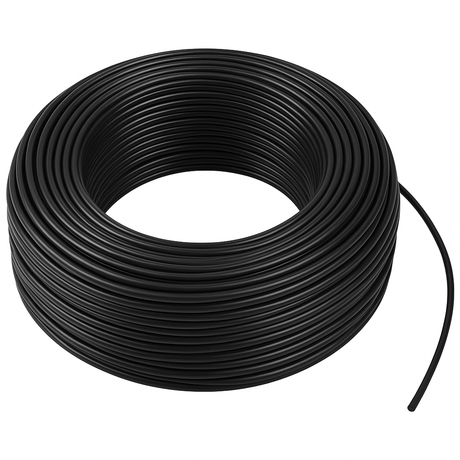

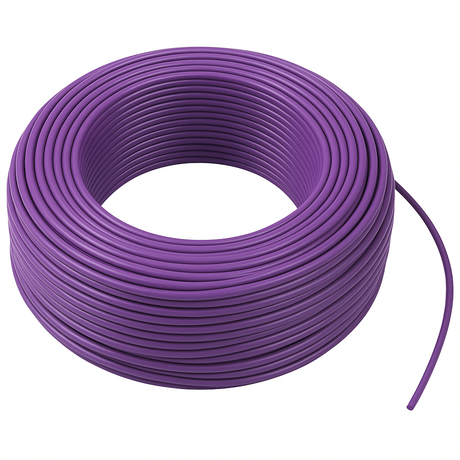

Grün-Gelb ist dem Schutzleiter vorbehalten und darf niemals für eine andere Funktion verwendet werden. Wir führen Aderleitungen in allen normgerechten Farben in den Querschnitten von 1,5 bis 16 mm².

Strombelastbarkeit nach Querschnitt

Die folgenden Richtwerte gelten für PVC-isolierte Kupferleiter bei 30 °C Umgebungstemperatur und maximal drei belasteten Adern. Maßgeblich im Einzelfall ist immer die Berechnung nach DIN VDE 0298-4 unter Berücksichtigung von Verlegeart und Häufung.

Die Absicherung muss stets unter der Belastbarkeit der Leitung liegen, nicht darüber – der Schutzschalter schützt die Leitung, nicht das Gerät. Bei Häufung mehrerer Stromkreise im selben Rohr sinken die Werte weiter; bei sechs belasteten Adern liegt der Reduktionsfaktor bereits bei etwa 0,57.

Typische Verarbeitungsfehler bei Aderleitung

Die meisten Störungen in einer Verteilung gehen nicht auf defekte Bauteile zurück, sondern auf Klemmstellen. Eine schlecht ausgeführte Klemmung erhöht den Übergangswiderstand, die Stelle erwärmt sich, der Widerstand steigt weiter – ein sich selbst verstärkender Vorgang, der im Extremfall zum Brand führt.

Ein mit dem Messer eingekerbter Leiter bricht unter Vibration oder bei späterer Nacharbeit – oft erst Monate danach. Die Abisolierzange kostet wenig und verhindert diesen Fehler zuverlässig. Passende Aderendhülsen führen wir in allen gängigen Querschnitten.

Welchen Querschnitt braucht die Aderleitung?

Der Querschnitt einer Aderleitung ergibt sich nicht allein aus dem Strom, sondern aus dem Zusammenspiel von Strombelastbarkeit, Verlegeart und Häufung. Liegen mehrere Adern gebündelt in einem Rohr, erwärmen sie sich gegenseitig – die zulässige Belastbarkeit sinkt. Die DIN VDE 0298-4 gibt dafür Reduktionsfaktoren vor.

Als Orientierung für die Verdrahtung in der Verteilung: 1,5 mm² trägt bei üblicher Verlegung rund 16 A und wird für Beleuchtungsstromkreise eingesetzt. 2,5 mm² trägt etwa 20 A und ist der Standard für Steckdosenstromkreise. Für Zuleitungen zu Unterverteilungen und für die Anbindung von Sammelschienen werden 6, 10 oder 16 mm² verwendet.

Der zweite Faktor ist der Spannungsfall. Über lange Strecken verliert die Leitung Spannung; die DIN VDE 0100-520 empfiehlt, den Spannungsfall vom Hausanschluss bis zum Verbraucher auf 3 Prozent zu begrenzen. In der Verteilung selbst spielt das wegen der kurzen Wege kaum eine Rolle – bei längeren Zuleitungen zu einer Unterverteilung dagegen sehr wohl. Dann ist der nächstgrößere Querschnitt die richtige Entscheidung, auch wenn die Strombelastbarkeit den kleineren zulassen würde.
