Leitungsbefestigung Ratgeber

Alles Wissenswerte rund um Leitungsbefestigung — Auswahl, Normen und Anwendung.

Nagelschellen – Leitungen befestigen ohne Bohren und Dübeln

Nagelschellen sind die schnellste Art, eine Mantelleitung auf Putz oder im Rohbau zu fixieren: Kunststoffschelle über die Leitung legen, Stahlnagel durchschlagen, fertig. Kein Bohren, kein Dübel, kein Staub. In der Rohbauphase, bei der Verlegung unter Putz und überall dort, wo viele Meter Leitung in kurzer Zeit befestigt werden müssen, ist das nach wie vor die wirtschaftlichste Lösung. Im Sanos Elektroshop führen wir Nagelschellen von 7 bis 12 mm, dazu Nagelscheiben für Erdkabel, Kabelbinder, Montagebänder und Setzeisen – Material von zehn Herstellern, darunter OBO Bettermann, Walraven, Gewiss und Cellpack.

Welche Größe für welche Leitung?

Entscheidend ist der Außendurchmesser der Leitung, nicht ihr Querschnitt. Eine Schelle muss die Leitung umschließen, ohne den Mantel einzuschnüren: Sitzt sie zu stramm, verformt sie die Isolierung dauerhaft; sitzt sie zu locker, rutscht die Leitung durch.

Leitung Außendurchmesser etwa Schellengröße Nagellänge
Telefon-, Steuerleitung, Einzeladern 5 – 7 mm 7 mm 23 mm
NYM-J 3 × 1,5 mm² 9 – 10 mm 9 mm 30 mm
NYM-J 3 × 2,5 mm² / 5 × 1,5 mm² 11 – 12 mm 11 mm 35 mm
NYM-J 5 × 2,5 mm² 13 – 14 mm 12 mm 45 mm

Die Durchmesser sind Richtwerte und schwanken je Hersteller um einen halben Millimeter. Im Zweifel die größere Schelle nehmen – eine leicht lose Schelle hält die Leitung immer noch in der Spur, eine zu enge beschädigt den Mantel. Zwei parallel verlegte Leitungen gehören in zwei Schellen, nicht gemeinsam in eine große.

Die Nagellänge richtet sich nach dem Untergrund

Der Stahlnagel muss tragfähigen Grund erreichen. In Gipsputz zieht ein kurzer Nagel aus, in Beton verbiegt ein langer, dünner Nagel beim Einschlagen. Deshalb werden Nagelschellen nach Nagellänge gestaffelt angeboten.

Untergrund Empfohlene Nagellänge Hinweis
Holz, Holzwerkstoff 23 – 30 mm Hält sofort, kein Vorbohren
Mauerwerk, Ziegel, Kalksandstein 30 – 35 mm Standardfall im Rohbau
Putz auf Mauerwerk 35 – 45 mm Putzdicke zur Nagellänge addieren
Beton Setzeisen oder Dübelschelle Nagelschelle allein oft nicht ausreichend
Gipskarton, Hohlwand Nicht geeignet Kabelbinder auf Montageband verwenden

Für Beton und harte Untergründe gibt es Setzeisen: Ein Treibwerkzeug, das den Nagel geführt einschlägt, ohne dass der Hammer die Schelle trifft. Das erhöht nicht nur die Trefferquote, sondern verhindert auch das häufigste Schadensbild – die vom Hammer gequetschte Leitung direkt unter der Schelle.

Befestigungsabstände

Eine Leitung muss so befestigt sein, dass sie sich nicht durch ihr Eigengewicht löst und bei Zug am Ende nicht aus der Klemmstelle wandert. Feste Zahlen gibt die Norm nicht vor, in der Praxis haben sich aber klare Richtwerte durchgesetzt.

Verlegeart Abstand der Schellen Zusätzlich
Waagerecht auf Putz etwa 30 cm Vor und hinter jeder Richtungsänderung
Senkrecht an der Wand etwa 40 cm Unmittelbar unter der Abzweigdose
Unter der Decke etwa 25 cm Durchhang vermeiden
Vor Dosen und Verteilern 10 – 15 cm davor Zugentlastung der Klemmstelle

Die letzte Zeile ist die wichtigste: Eine Schelle kurz vor der Dose nimmt den Zug auf, der sonst an der Klemme ankommt. Wer dort spart, findet Jahre später lose Klemmstellen.

Sind Nagelschellen noch zeitgemäß?

Für Mantelleitungen auf Putz und im Rohbau ja. Es gibt aber Fälle, in denen etwas anderes die richtige Wahl ist: In Hohlwänden hält kein Nagel, dort kommen Montageband und Kabelbinder zum Einsatz. Wird später nachgerüstet oder umverlegt, ist ein Wellrohr oder ein Kabelkanal sinnvoller, weil die Leitung austauschbar bleibt. Und bei größeren Trassen mit mehreren parallelen Leitungen übernimmt eine Kabelrinne die Führung.

Befestigungsart Geeignet für Leitung später tauschbar Tempo
Nagelschelle Mauerwerk, Holz, Putz Nein Sehr hoch
Dübelschelle, geschraubt Beton, harte Untergründe Nein Mittel
Kabelbinder auf Montageband Hohlwand, Ständerwerk, Metall Bedingt Mittel
Leerrohr Unterputz, Beton, Nachrüstung Ja Niedrig
Kabelkanal oder Kabelrinne Sichtbare Trassen, viele Leitungen Ja Niedrig

Die Spalte zur Tauschbarkeit ist die, die sich in zehn Jahren bezahlt. Eine mit Nagelschellen befestigte und anschließend verputzte Leitung ist faktisch endgültig verlegt – wer dort nachrüsten will, muss die Wand öffnen. Deshalb gilt die Faustregel: Alles, was später einmal mehr werden könnte, bekommt ein Rohr; alles, was feststeht, bekommt Nagelschellen.

Kabelbinder und Montagebänder

Für alles, was nicht genagelt werden kann, führen wir Kabelbinder in verschiedenen Längen und Breiten sowie Montagebänder, die auf Ständerwerk, Stahlträger oder Rinne geschraubt werden. Zwei Punkte entscheiden über die Haltbarkeit: Im Freien und in UV-belasteten Bereichen müssen die Binder schwarz und UV-stabilisiert sein – farblose Standardbinder werden nach einem Sommer spröde und brechen. Und angezogen wird nur so fest, dass sich die Leitung noch um ihre Achse drehen lässt; ein eingeschnürter Mantel ist auch beim Kabelbinder ein Mantelschaden.

Nagelscheiben für Erdkabel und schwere Leitungen

Für Erdkabel und Leitungen mit großem Durchmesser reichen Schellen nicht mehr. Nagelscheiben legen eine breite Kunststoffscheibe über die Leitung und fixieren sie mit einem kräftigen Stahlnagel von 3,5 × 40 oder 3,5 × 50 mm. Typische Einsatzorte sind die Leitungsführung an der Kellerwand, im Kriechkeller und an der Hauseinführung, wo ein Erdkabel NYY-J vom Graben an die Wand übergeht.

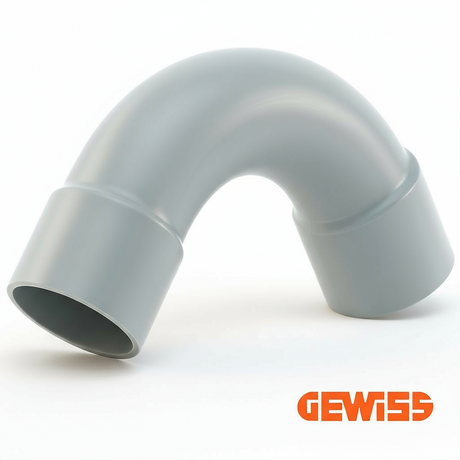

Ergänzend finden Sie bei uns Klemmschellen für Installationsrohre, Stangenrohr und Gewiss Installationsrohre, Leitungsführungskanäle sowie Material unter Kabelverlegung. Die passende Leitung gibt es als NYM-Mantelleitung, Meterware auf Wunschlänge oder Ring- und Trommelware. Für Abzweigungen führen wir Unterputzdosen und Abzweigklemmen, dazu Werkzeug inklusive Setzeisen.

Häufig gestellte Fragen

1 Welche Nagelschellen brauche ich für NYM 3x1,5?
Eine NYM-J 3 × 1,5 mm² hat etwa 9 bis 10 mm Außendurchmesser, dazu passt die 9-mm-Schelle mit 30 mm Nagel. Im Zweifelsfall die nächstgrößere Schelle wählen: Eine leicht lose Schelle führt die Leitung weiterhin, eine zu enge verformt den Mantel dauerhaft.
2 Darf man Stromkabel überhaupt mit Nagelschellen befestigen?
Ja, für Mantelleitungen wie NYM auf Putz und im Rohbau ist das die üblichste Befestigungsart. Voraussetzung ist die richtige Größe, damit der Mantel nicht eingeschnürt wird, und ein tragfähiger Untergrund für den Nagel. Nicht geeignet sind Nagelschellen für Hohlwände und für Leitungen, die später austauschbar bleiben sollen.
3 Wie groß sollte der Abstand zwischen den Nagelschellen sein?
In der Praxis bewährt haben sich etwa 30 cm bei waagerechter Verlegung, 40 cm bei senkrechter und 25 cm unter der Decke. Wichtiger als der Abstand auf der Strecke ist eine Schelle 10 bis 15 cm vor jeder Dose: Sie nimmt den Zug auf, der sonst an der Klemmstelle ankommt.
4 Welche Nagellänge brauche ich bei verputzter Wand?
Zur Nagellänge für das Mauerwerk kommt die Putzdicke hinzu – bei 10 bis 15 mm Putz also 35 bis 45 mm Gesamtlänge. Der Nagel muss tragfähigen Grund erreichen; steckt er nur im Putz, zieht die Schelle mit der Zeit aus.
5 Wie befestige ich Leitungen in Gipskarton oder Hohlwand?
Dort hält kein Nagel. Üblich sind Montagebänder, die auf das Ständerwerk geschraubt werden, und Kabelbinder zur Fixierung der Leitung daran. Alternativ wird die Leitung in einem Leerrohr geführt, das am Ständerwerk befestigt ist.
6 Wozu dient ein Setzeisen?
Es ist ein Treibwerkzeug, das den Nagel einer Nagelschelle geführt einschlägt, ohne dass der Hammer Schelle oder Leitung trifft. In hartem Mauerwerk und in Deckenhöhe erhöht es die Trefferquote erheblich und verhindert das häufigste Schadensbild – die unter der Schelle gequetschte Leitung.
7 Können zwei Leitungen in eine Nagelschelle?
Besser nicht. Zwei Leitungen in einer Schelle liegen ungleichmäßig, eine davon wird eingeschnürt, die andere rutscht. Verlegen Sie parallele Leitungen in je eigenen Schellen nebeneinander oder führen Sie sie gemeinsam in einem Kanal oder einer Kabelrinne.
8 Was ist der Unterschied zwischen Nagelschelle und Nagelscheibe?
Die Nagelschelle umschließt die Leitung mit einem Bügel und ist auf Durchmesser von 7 bis 12 mm abgestimmt. Die Nagelscheibe legt eine breite Scheibe von 34 oder 38 mm über die Leitung und wird mit einem kräftigeren Stahlnagel von 3,5 × 40 oder 3,5 × 50 mm gesetzt – gedacht für Erdkabel und große Querschnitte.
