Wellrohr / Flexibles Leerrohr / Schutzrohr | M16 - M63 | verschiedene Längen & Universalmuffen - Betonfest

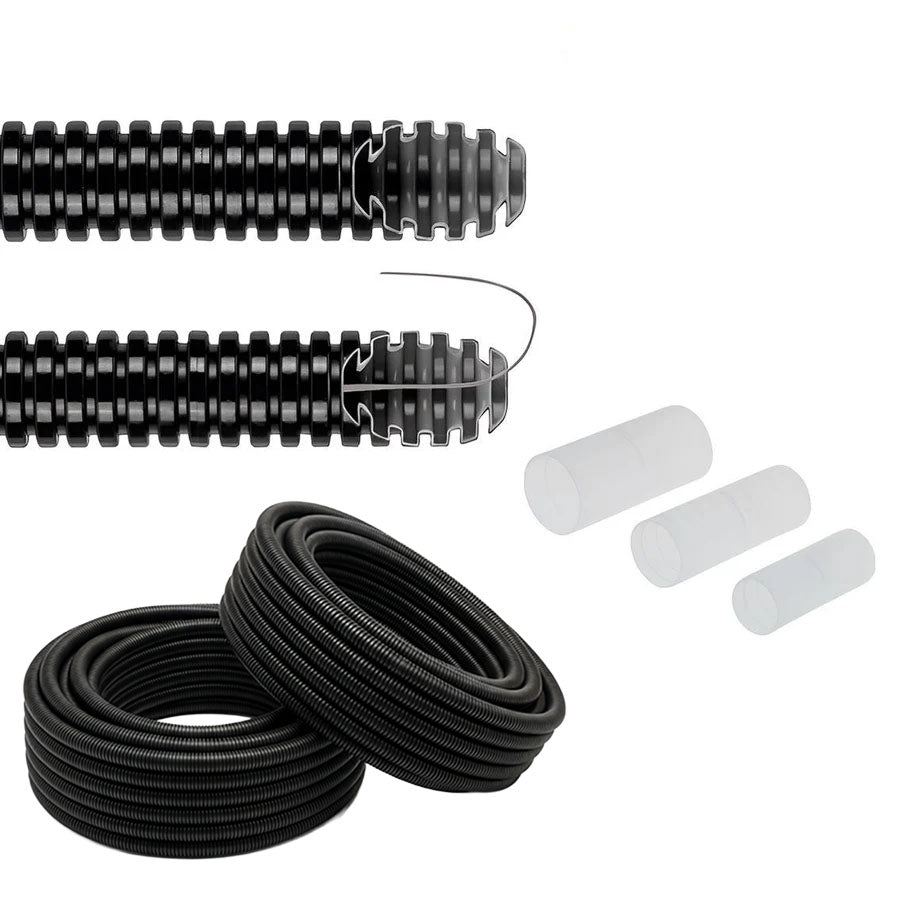

Betonfestes Wellrohr der GEWISS-Baureihe FK15 – für Unterputz, Estrich und Beton. Sieben Durchmesser von M16 bis M63, wahlweise mit werkseitig eingezogener Einzughilfe. Passende Universalmuffen wählen Sie direkt mit aus.

Mit 750 N Druckfestigkeit hält dieses Wellrohr dem Einbetonieren stand, ohne sich zu verformen – genau darauf kommt es an, wenn das Rohr später noch für einen Kabeltausch nutzbar bleiben soll. Die gewellte Struktur macht es flexibel genug, um Bögen und Ecken ohne Zusatzteile zu führen, und trotzdem formstabil beim Einziehen der Leitungen.

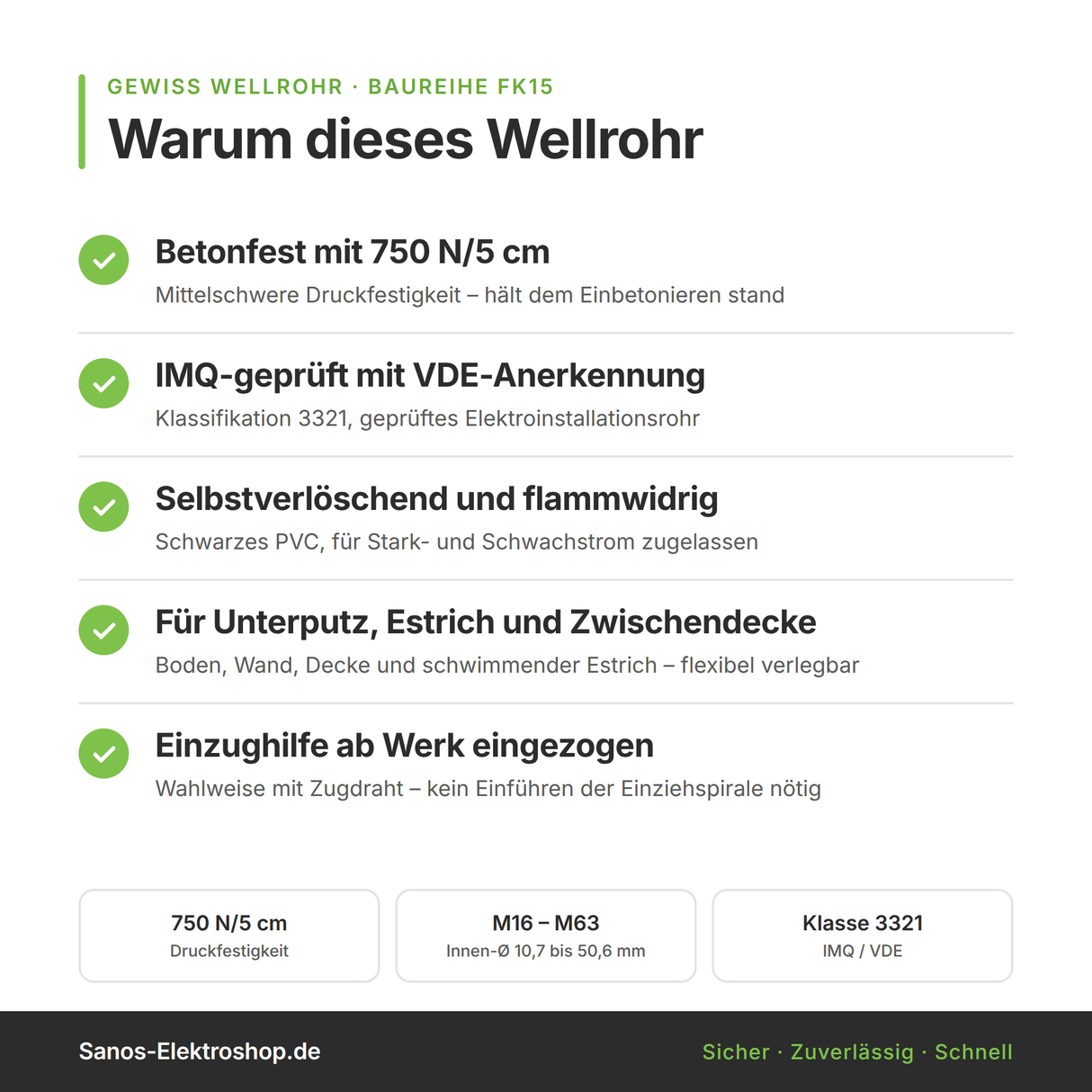

Ihre Vorteile auf einen Blick

• Betonfest mit 750 N/5 cm – hält Estrich und Beton stand, ohne zusammenzudrücken
• Klassifikation 3321 nach EN 61386 – IMQ-geprüft mit VDE-Anerkennung
• Optional mit Einzughilfe – der Zugdraht ist bereits im Rohr, das spart die Einziehspirale
• Selbstverlöschend und flammwidrig, Glühdrahtprüfung 960 °C
• Für Stark- und Schwachstrom – Strom, Netzwerk, Steuerung und Antennenleitungen
• Universalmuffen im selben Raster – Rohrverbindungen ohne zweite Bestellung
• Flexibel ohne Bögen – Richtungswechsel entstehen direkt im Rohr

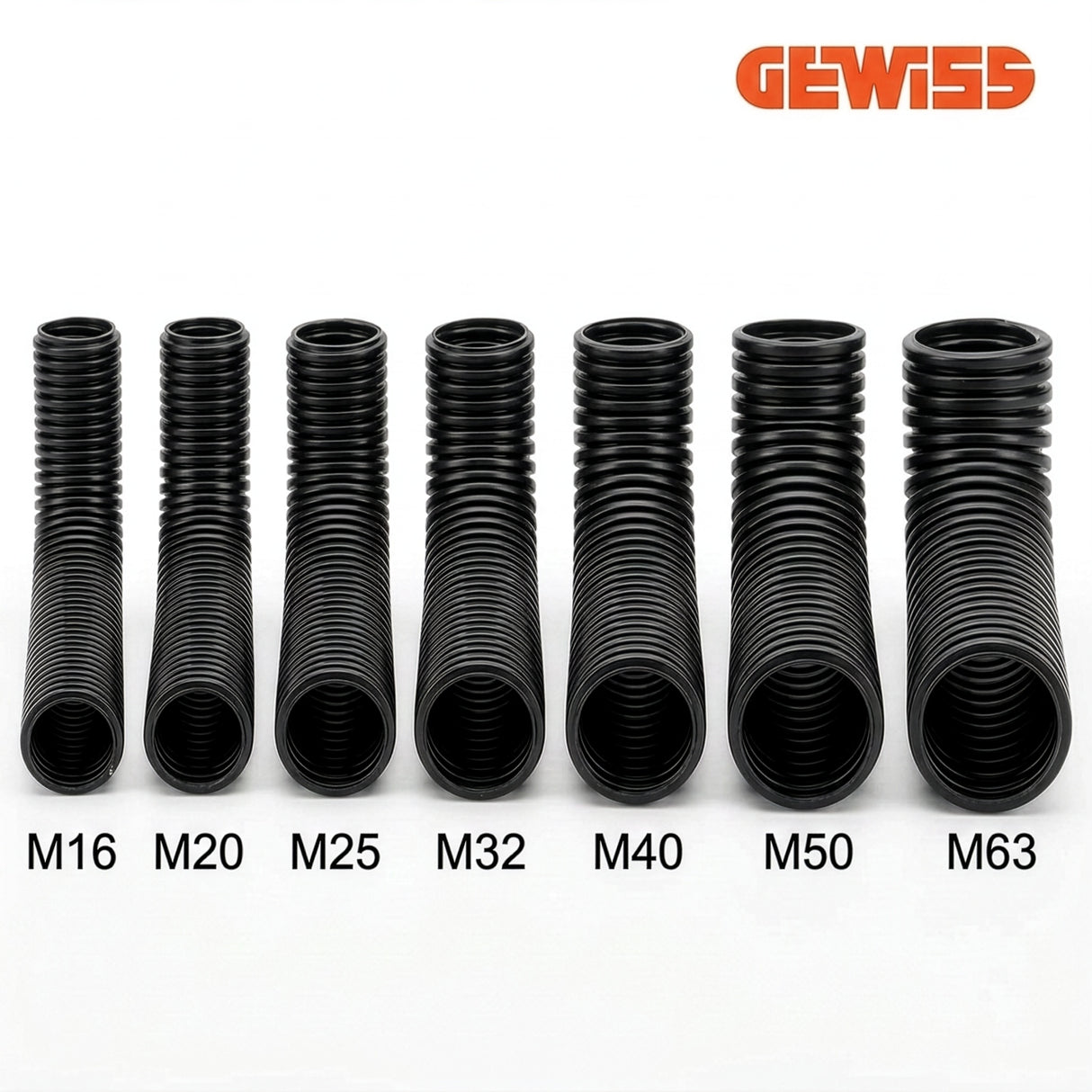

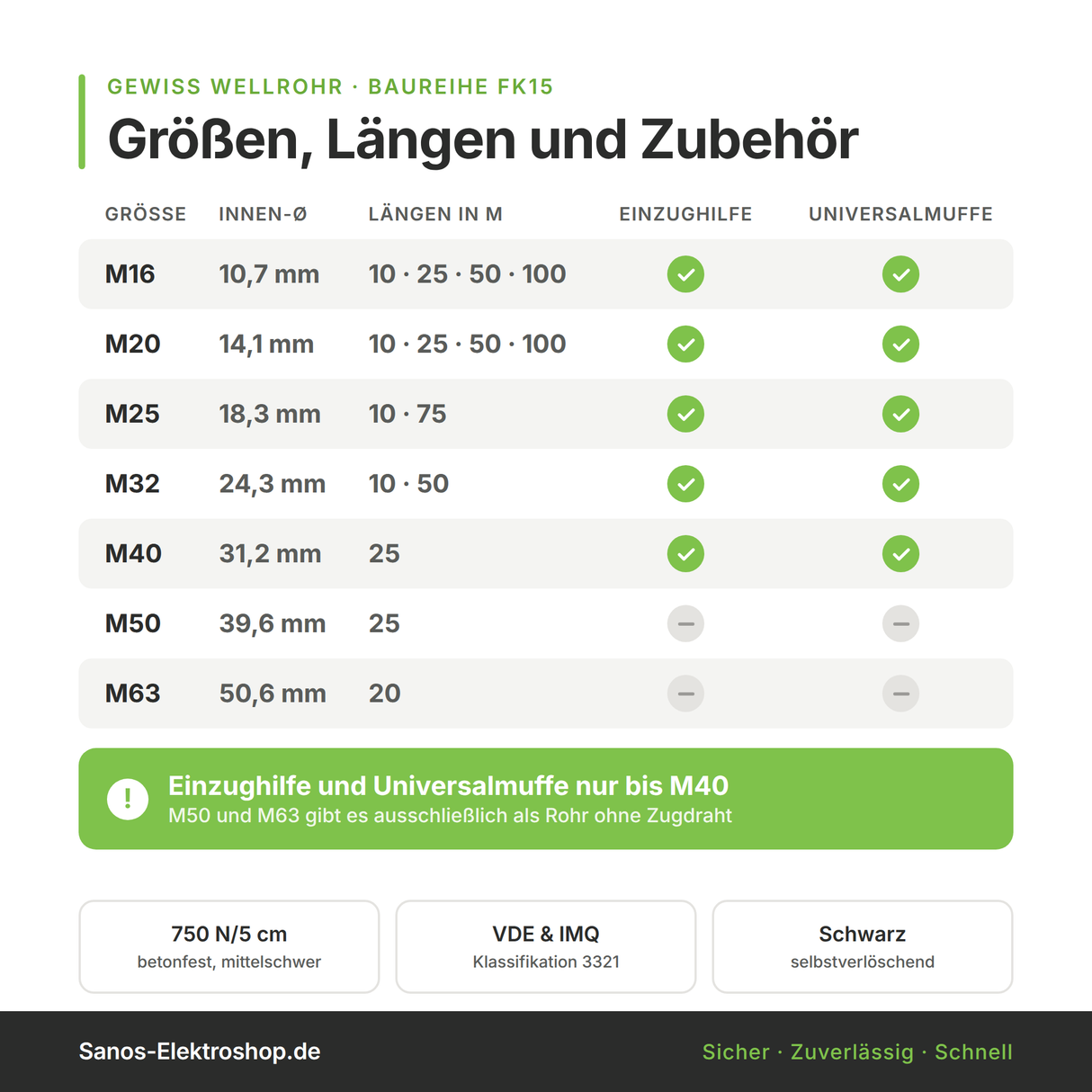

Größen, Maße und erhältliche Längen

Die metrische Bezeichnung entspricht dem Außendurchmesser. Der Innendurchmesser bestimmt, wie viel Leitungsquerschnitt hineinpasst.

Technische Daten

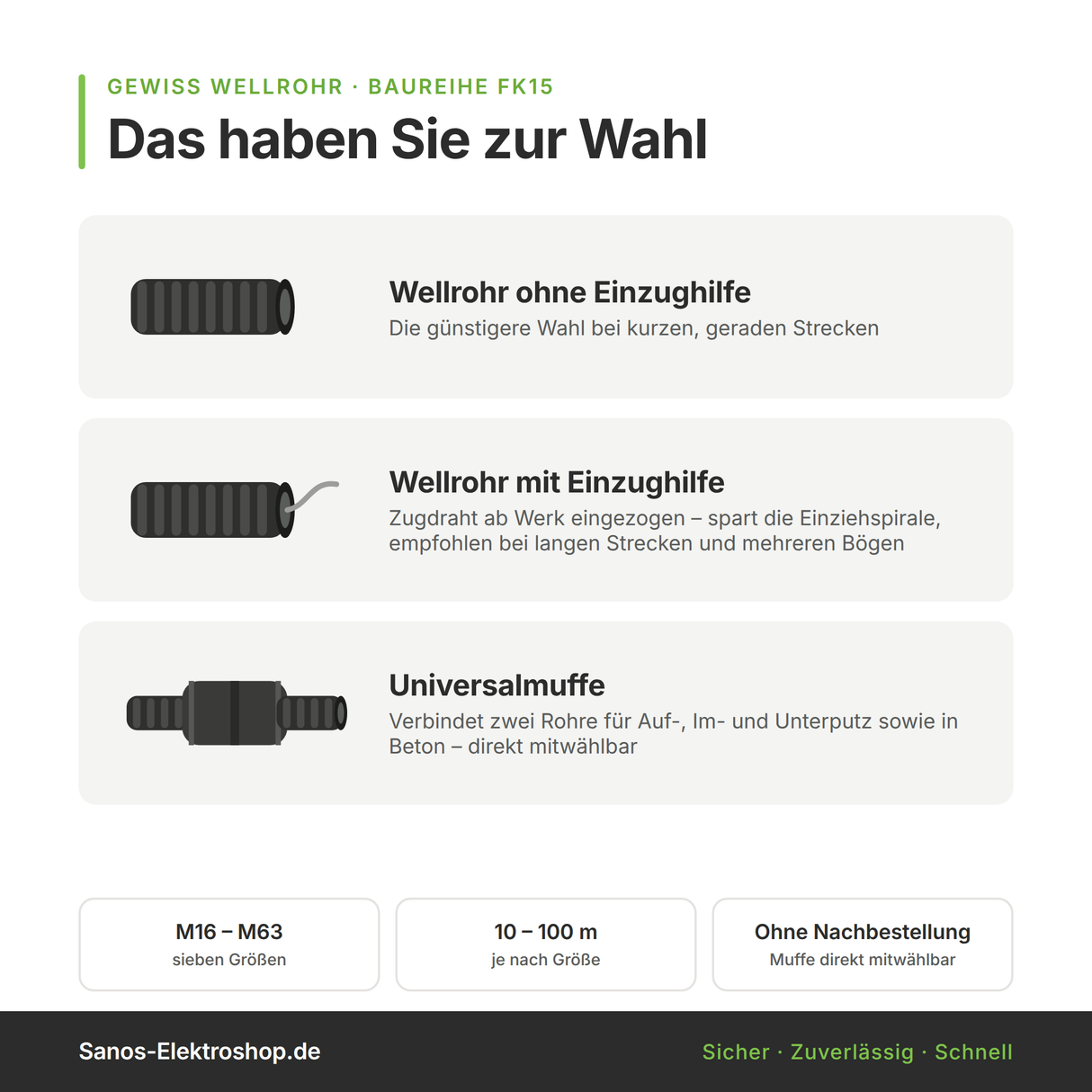

Zwei Optionen, die Sie mit auswählen können

Mit oder ohne Einzughilfe?

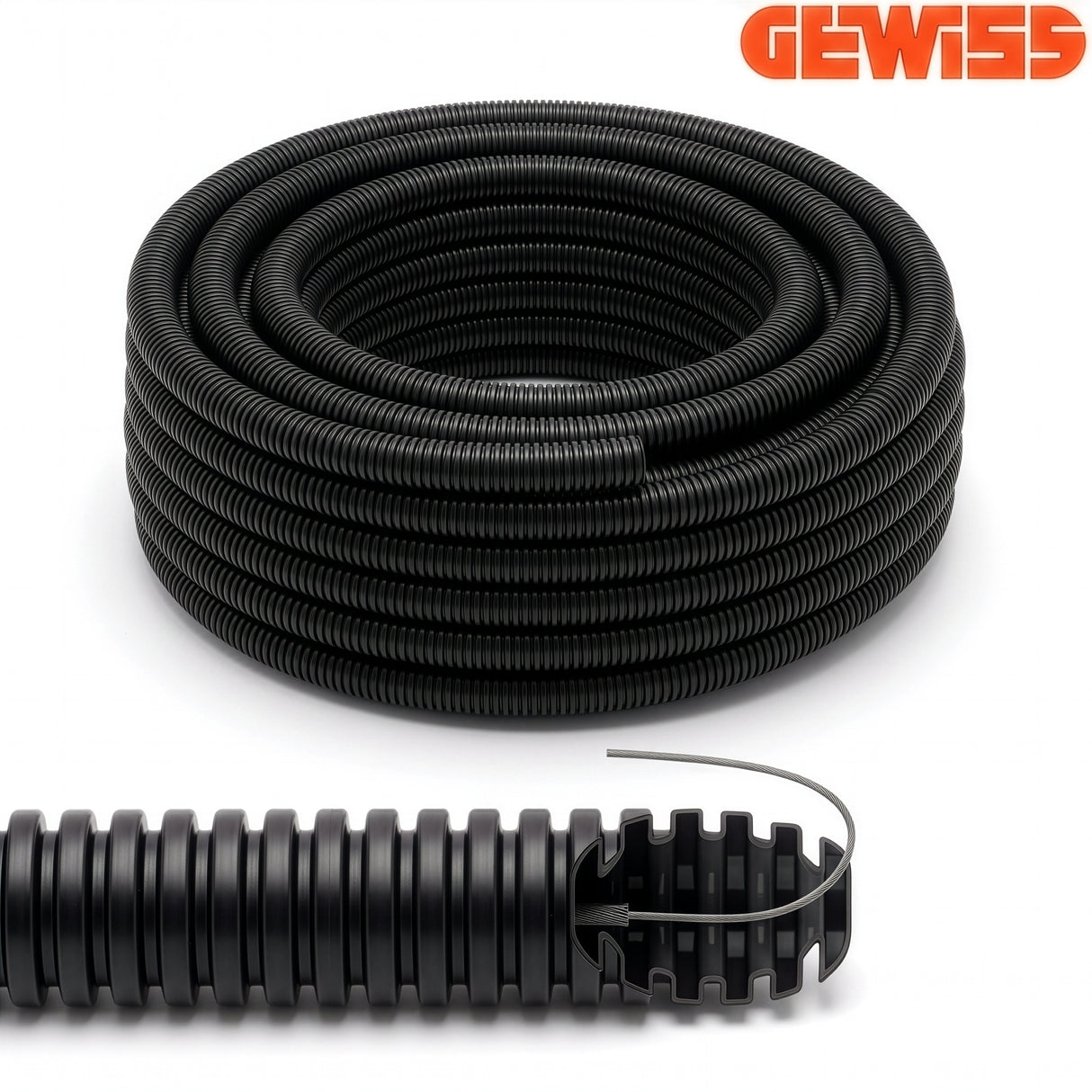

Bei der Ausführung „mit Einzughilfe" ist der Zugdraht bereits werkseitig eingezogen. Sie ziehen die Leitung direkt ein, statt vorher eine Einziehspirale durchzuschieben – das spart bei langen Strecken und mehreren Bögen spürbar Zeit und Nerven.

• Mit Einzughilfe empfehlenswert bei: langen Strecken, mehreren Richtungswechseln, Leerrohren, die erst später belegt werden

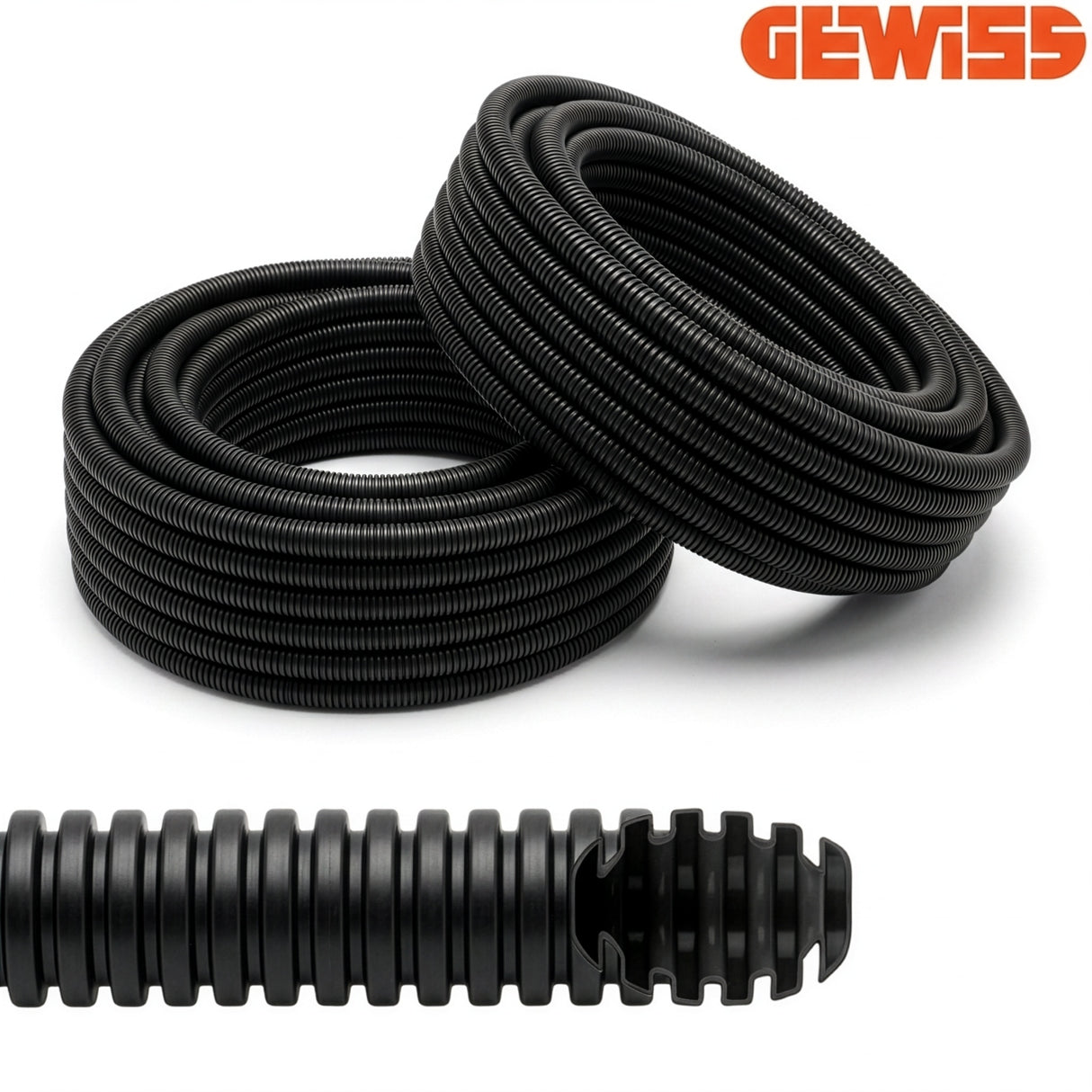

• Ohne Einzughilfe genügt bei: kurzen, geraden Abschnitten, bei denen die Leitung direkt mitgeführt wird
• Verfügbar für: M16 (100 m), M20 (100 m), M25 (75 m), M32 (50 m) und M40 (25 m)

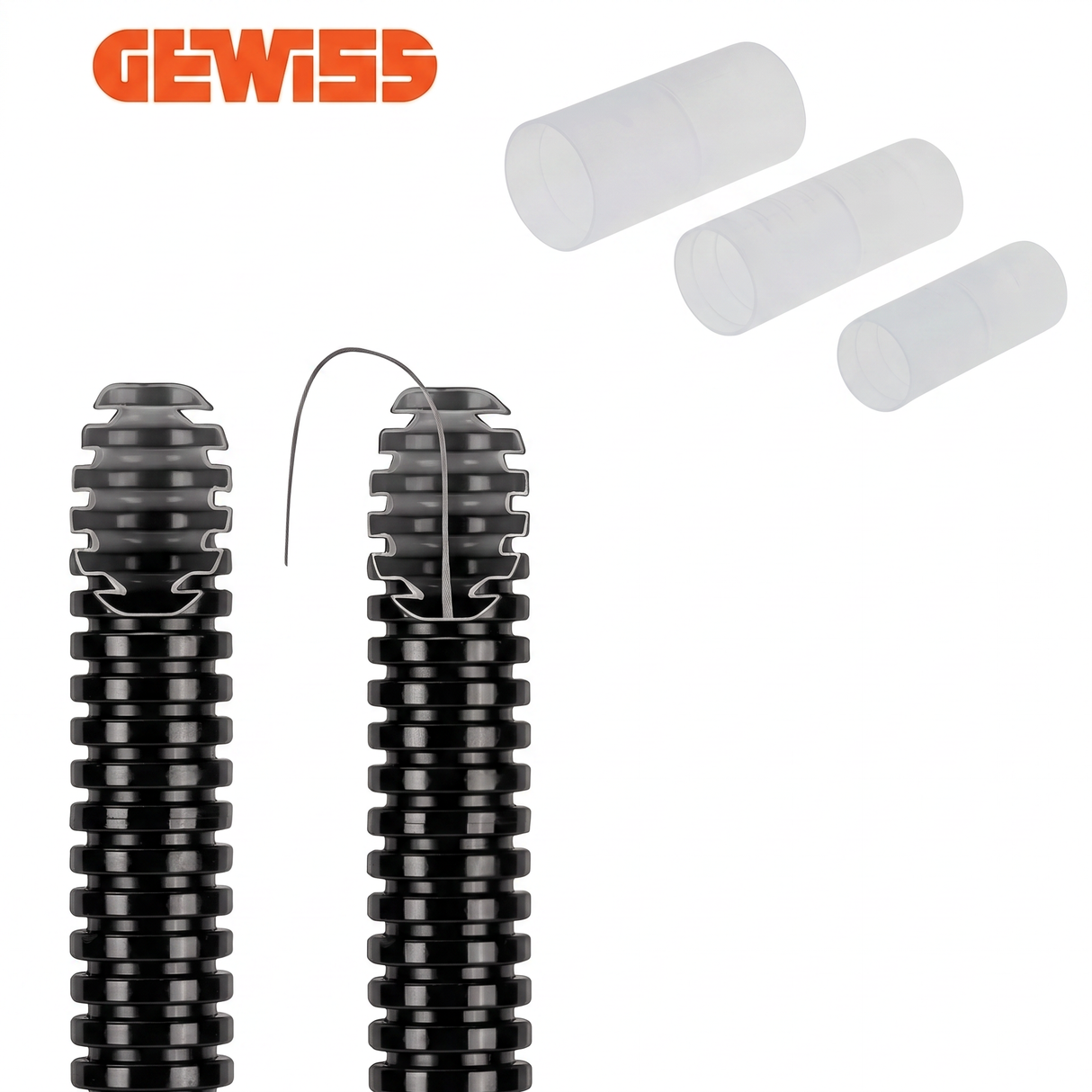

Universalmuffe gleich mitbestellen

Die Universalmuffe verbindet zwei Rohrenden sicher und dicht – für Auf-, Im- und Unterputz sowie in Beton. Sie wählen sie direkt unter Type mit aus, ohne zweite Bestellung.

• Verpackungsinhalt: 1 Stück
• Verfügbar für M16, M20, M25, M32 und M40
• Sinnvoll bei Rohrverlängerungen, Reparaturstellen und Übergängen zwischen Bauabschnitten

Typische Anwendungsbereiche

• Unterputz in Wand und Decke – der Klassiker im Neubau und bei der Sanierung
• Erdreich - für Kabel im Außenbereich
• Schwimmender Estrich und Bodenaufbau – hält der Estrichlast dauerhaft stand
• Einbetonieren in Decken und Wände – Betondecken, Fundamente, Bodenplatten
• Zwischendecken und abgehängte Decken mit flexibler Leitungsführung
• Netzwerk-, Antennen- und Steuerleitungen getrennt vom Starkstrom geführt
• Leerrohre auf Vorrat für spätere Nachrüstungen – mit Einzughilfe bleibt der Weg nutzbar

Verlegung in vier Schritten

1. Größe wählen nach Innendurchmesser und geplantem Leitungsquerschnitt – im Zweifel eine Nummer größer, das erleichtert spätere Nachrüstungen erheblich.
2. Rohr ablegen und befestigen: mit Rohrhaltern, Nageldübeln oder Bindedraht fixieren, damit es beim Betonieren nicht aufschwimmt oder verrutscht.
3. Verbindungen setzen: Rohrenden mit der Universalmuffe koppeln, offene Enden vor dem Betonieren gegen eindringenden Mörtel verschließen.
4. Leitungen einziehen: mit der werkseitigen Einzughilfe oder einer Einziehspirale. Bögen möglichst weit ausführen, das verringert die Zugkraft deutlich.

Häufige Fragen zum Wellrohr

Was ist ein Wellrohr?

Ein Wellrohr ist ein flexibles Schutzrohr für Kabel und Leitungen. Durch die gewellte Struktur lässt es sich biegen, ohne zu knicken, und schützt die eingezogenen Leitungen trotzdem zuverlässig vor mechanischen Schäden, Feuchtigkeit, Schmutz und chemischen Einflüssen. Ein weiterer Vorteil: Leitungen bleiben austauschbar. Wer Leerrohre verlegt, kann später nachrüsten, ohne die Wand wieder zu öffnen.

Was bedeutet „betonfest"?

Betonfest heißt, dass das Rohr dem Druck beim Einbringen und Aushärten von Beton oder Estrich standhält, ohne sich dauerhaft zu verformen. Maßgeblich ist die Druckfestigkeit: Dieses Rohr erreicht 750 N/5 cm und ist damit als mittelschwer eingestuft. Leichtere Rohre mit 320 N können unter Estrich zusammengedrückt werden – dann lässt sich später keine Leitung mehr einziehen.

Was bedeutet die Klassifikation 3321?

Die vier Ziffern nach EN 61386 beschreiben in dieser Reihenfolge Druckfestigkeit, Schlagfestigkeit, niedrigste und höchste Temperatur. Bei 3321 steht die erste 3 für 750 N Druckfestigkeit, die zweite 3 für 2 Joule Schlagfestigkeit, die 2 für die untere und die 1 für die obere Temperaturgrenze. Kurz gesagt: ein mittelschweres, betonfestes Installationsrohr.

Welche Größe brauche ich?

Als Faustregel sollte der Querschnitt der eingezogenen Leitungen etwa 40 % der freien Rohrquerschnittsfläche nicht überschreiten – sonst wird das Einziehen mühsam und die Wärmeabfuhr leidet. M20 mit 14,1 mm Innendurchmesser ist der Standard für normale Stromkreise, M25 und größer lohnen sich, sobald mehrere Leitungen im selben Rohr laufen oder Sie Reserve für später einplanen.

Brauche ich die Einzughilfe wirklich?

Nicht zwingend, aber sie zahlt sich fast immer aus. Der Zugdraht ist bereits eingezogen, Sie sparen sich also das Durchschieben der Einziehspirale. Besonders bei langen Strecken, mehreren Bögen und bei Leerrohren, die erst später belegt werden, ist das ein echter Zeitgewinn – der Aufpreis fällt dagegen kaum ins Gewicht.

Lieferumfang

Geliefert wird die von Ihnen unter Größe und Type gewählte Position: entweder ein Rohrring in der angegebenen Länge – mit oder ohne Einzughilfe – oder eine Universalmuffe. Rohr und Muffe sind separat erhältlich und werden nicht automatisch als Set geliefert. Bitte legen Sie die gewünschten Positionen einzeln in den Warenkorb.
