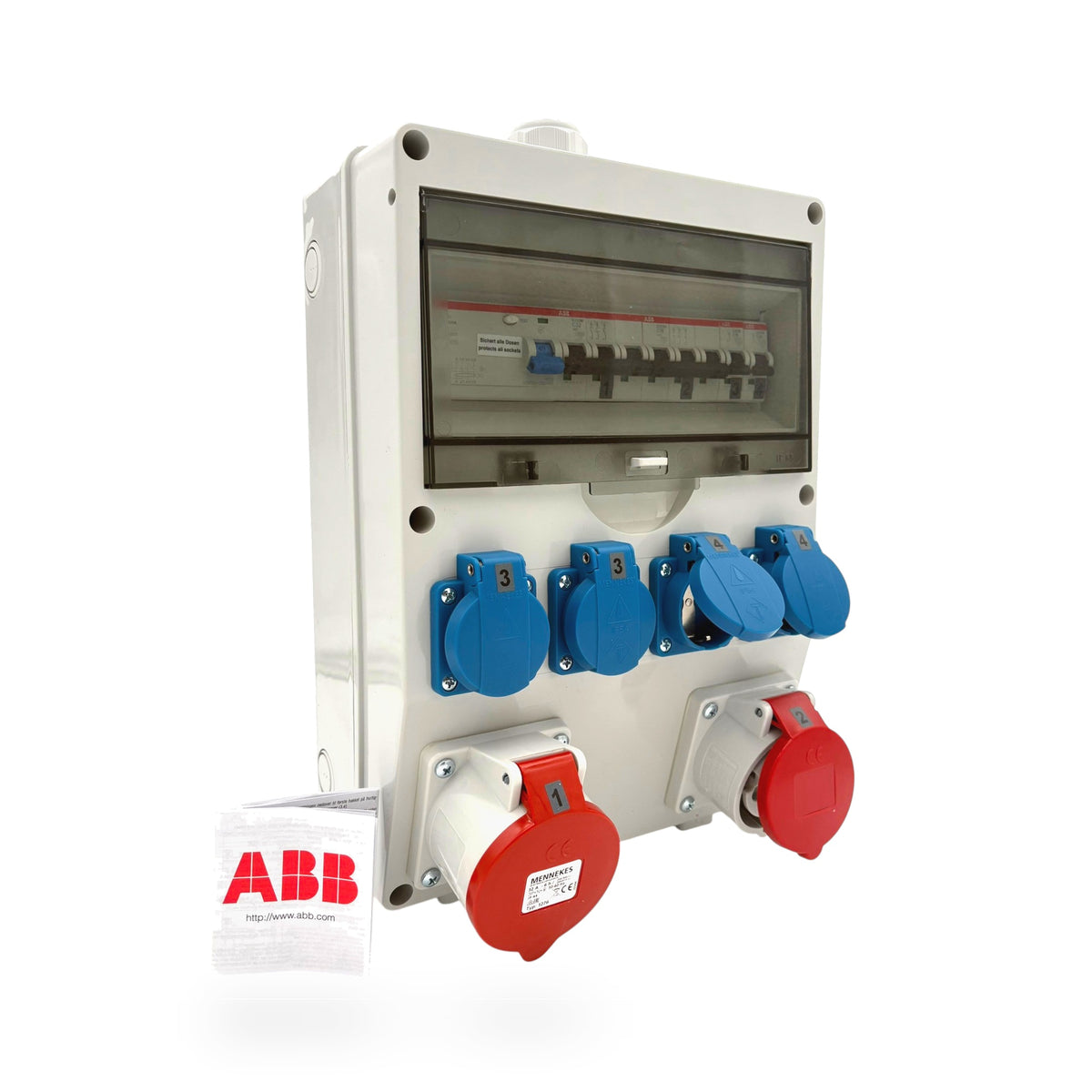

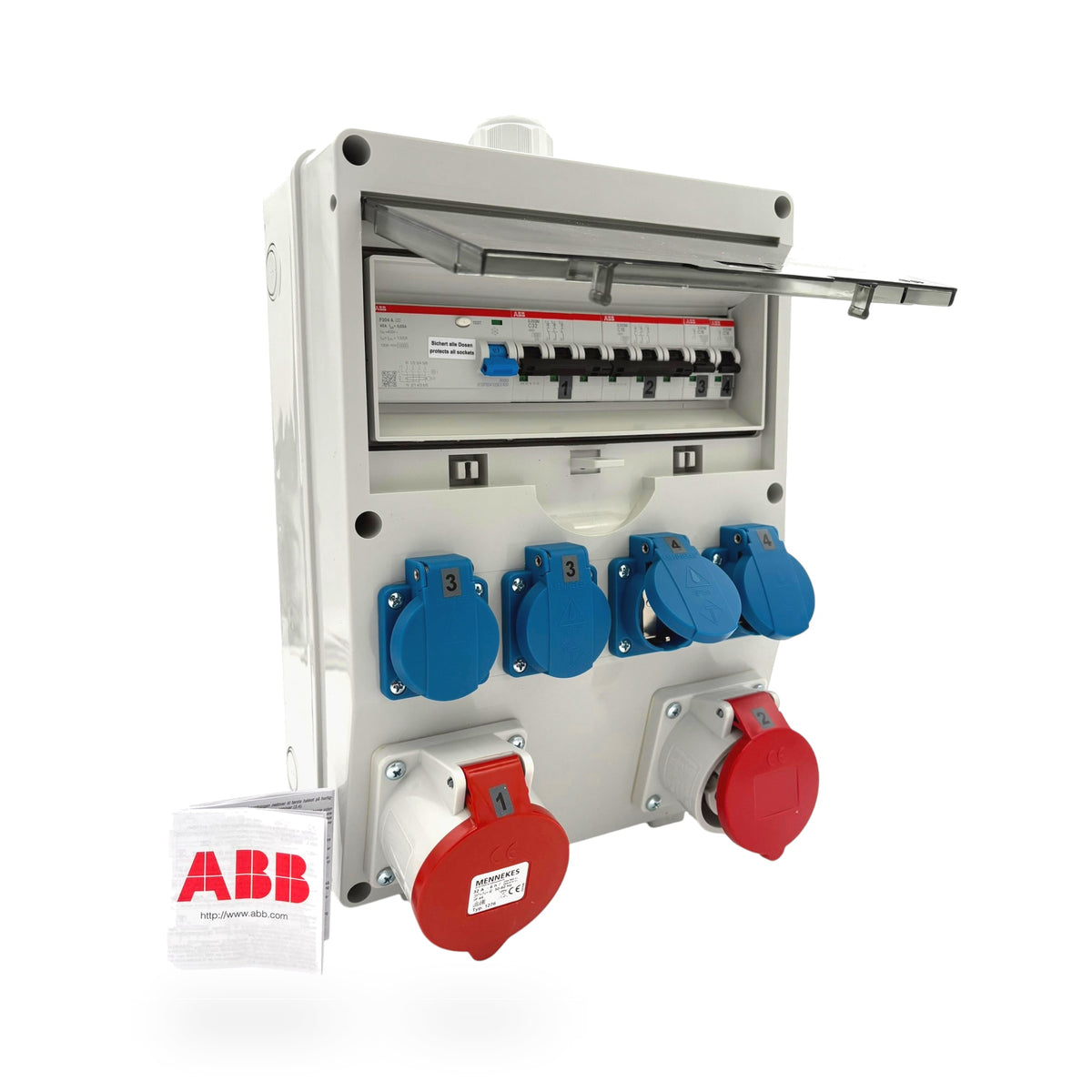

SANOS Wandverteiler ABB/Mennekes - 1x CEE 32A 1x CEE 16A und 4x Schukodosen mit FI | SAN014

Der SANOS Wandverteiler SAN014 ist eine anschlussfertige, kompakte Lösung zur festen Wandmontage und ideal als Zwischensicherung in Werkstätten, Industrieanlagen und auf Baustellen. Ausgestattet mit Markenkomponenten von MENNEKES und ABB, sorgt dieser Verteiler für eine sichere, langlebige und normgerechte Stromverteilung – auch unter anspruchsvollen Bedingungen.

Made in Germany. Stückgeprüft. Auf Wunsch mit Prüfprotokoll.

Hochwertige Markenkomponenten für maximale Sicherheit

✔ CEE- und Schuko-Dosen von MENNEKES
✔ Leitungsschutzschalter & FI von ABB
✔ Zuverlässiger Schutz gegen Überlast, Kurzschluss und Fehlerströme
✔ Ideal als sichere Unterverteilung / Zwischensicherung

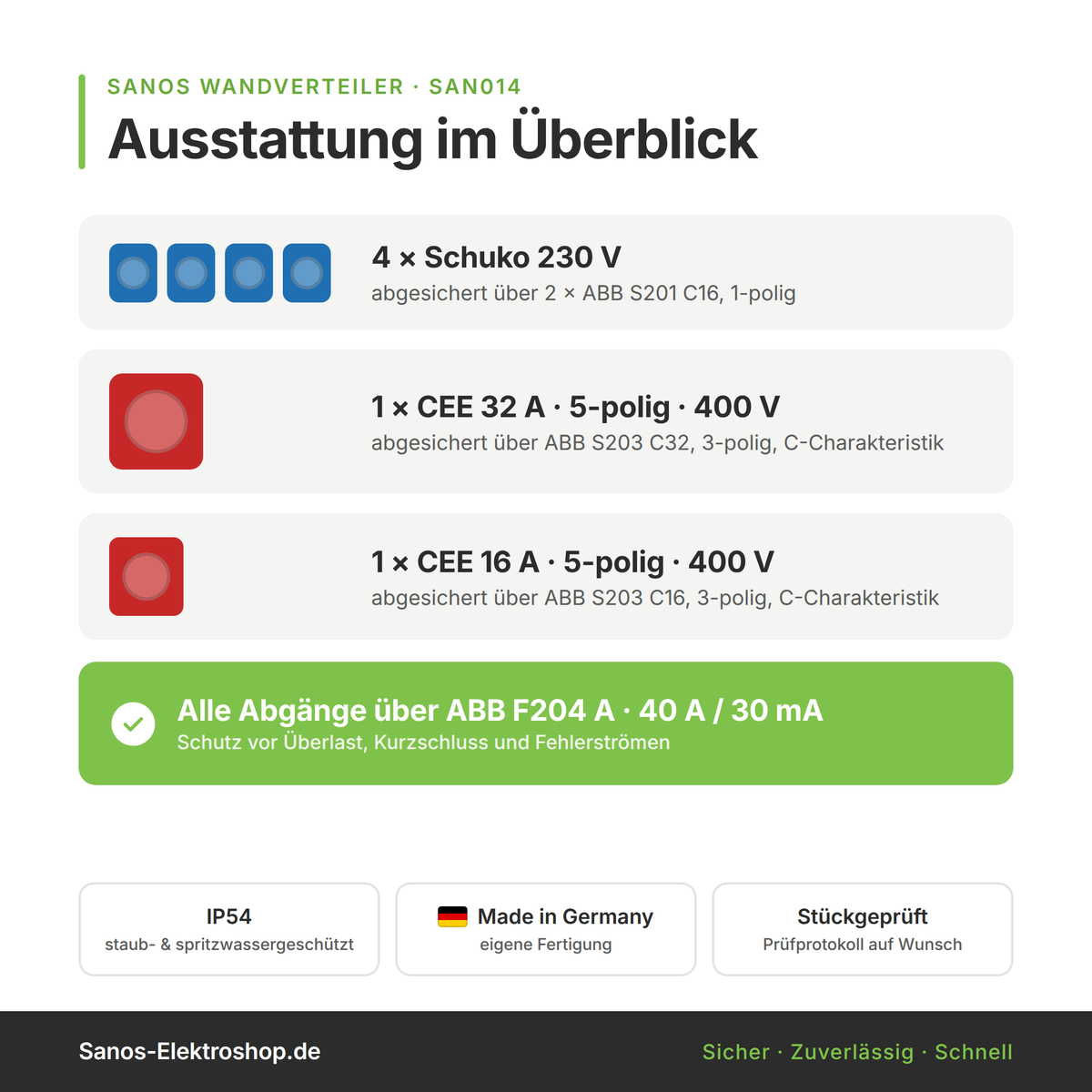

Anschlussmöglichkeiten

Eingang

• Kabelverschraubung M32 oben
• Blindverschraubung M32 unten

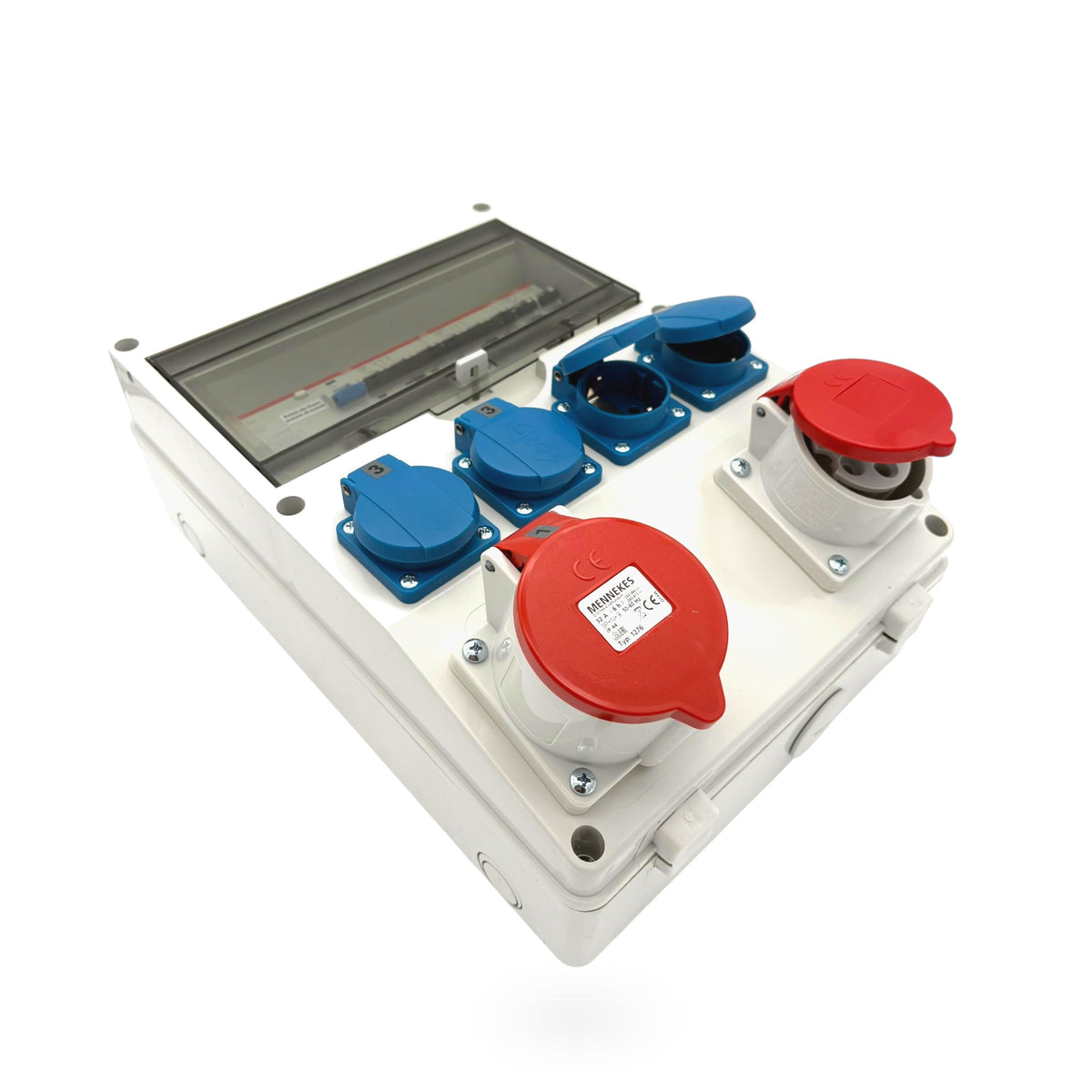

Ausgänge

• 1× CEE-Dose 32A, 5-polig, 400V, 6h

Absicherung:
1× Leitungsschutzschalter 32A, 3-polig, C-Charakteristik

• 1× CEE-Dose 16A, 5-polig, 400V, 6h


Absicherung:
1× Leitungsschutzschalter 16A, 3-polig, C-Charakteristik

• 4× Schuko-Dosen 230V

Absicherung:
2× Leitungsschutzschalter 16A, 1-polig, C-Charakteristik

Alle Abgänge über FI 40A, 4-polig, 30mA

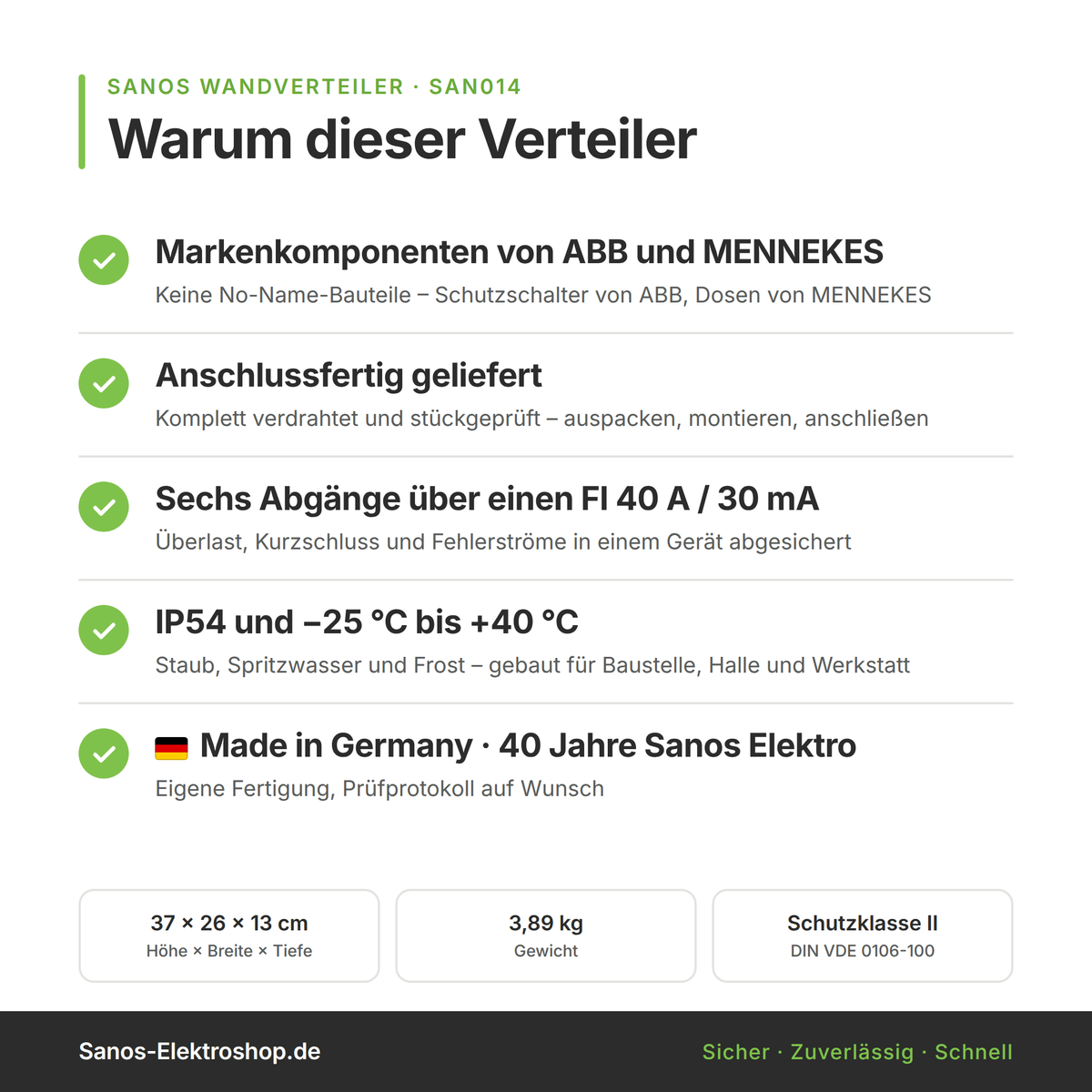

Schutz & Beständigkeit für harte Einsatzbedingungen

✔ Schutzart IP54 – staub- und spritzwassergeschützt
✔ Schutzklasse II
✔ Temperaturbeständig von -25°C bis +40°C
✔ Robustes ABS-Gehäuse, Farbe Grau
✔ Nichtrostende Außenteile & Deckelschrauben
✔ Gefertigt nach DIN VDE 0106-100
✔ Jeder Verteiler einzeln geprüft (stückgeprüft)

Abmessungen & Gewicht

• Höhe: 37 cm
• Breite: 26 cm
• Tiefe: 13 cm
• Gewicht: 3,89 kg

Typische Einsatzbereiche

Der SANOS Wandverteiler SAN014 eignet sich ideal für:

• Baustellen & Rohbau
• Werkstätten
• Industrie & Produktion
• Lagerhallen
• Technikräume
• Garagen & Servicebereiche

Überall dort, wo eine sichere, kompakte und fest montierte Stromverteilung benötigt wird.

Betriebsanleitung

Alle technischen Details finden Sie in der offiziellen Betriebsanleitung:
Betriebsanleitung SANOS Wandverteiler SAN014

Warum dieser Wandverteiler die richtige Wahl für Profis ist

Der SANOS Wandverteiler kombiniert kompakte Bauform, hochwertige Markenabsicherung, normgerechte Ausführung und extreme Robustheit. Dadurch erhalten Sie eine langlebige Lösung für den professionellen Dauereinsatz mit maximaler Sicherheit für Mensch und Maschine.

Einstecken. Absichern. Sorgenfrei arbeiten.

Häufige Fragen zum SANOS Wandverteiler SAN014

Wie sind die Abgänge des SAN014 abgesichert?

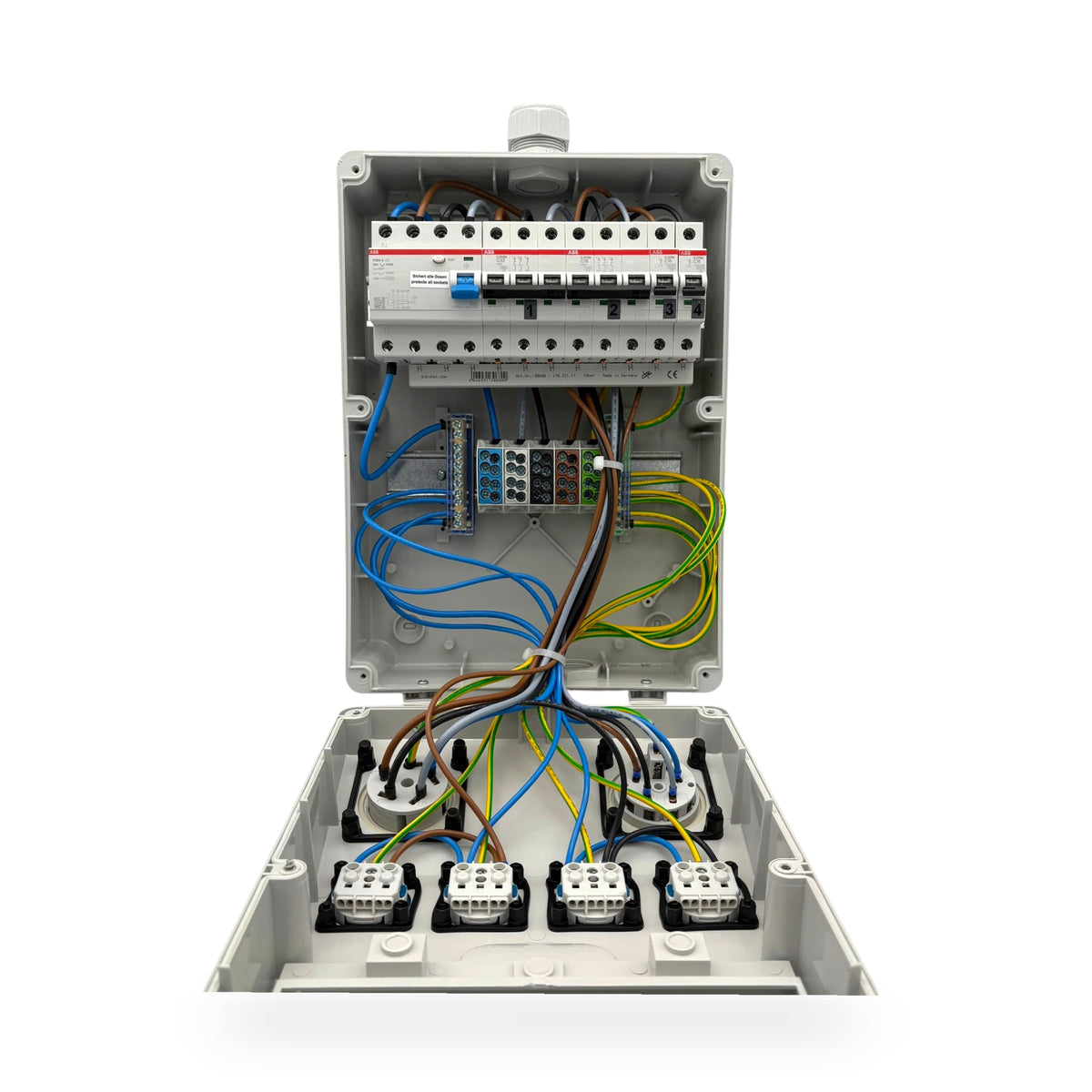

Jeder Drehstromabgang hat einen eigenen Leitungsschutzschalter: die CEE-Dose 32A einen LS 32A, 3-polig, C-Charakteristik, die CEE-Dose 16A einen LS 16A, 3-polig, C-Charakteristik. Die vier Schukodosen sind paarweise über zwei Leitungsschutzschalter 16A, 1-polig, C-Charakteristik abgesichert. Alle Abgänge laufen zusätzlich über einen FI-Schutzschalter 40A, 4-polig, 30 mA.

Worin unterscheidet sich der SAN014 vom SAN001?

In den verbauten Steckvorrichtungen. Bestückung, Absicherung, Gehäuse und Maße sind gleich; der SAN014 ist mit CEE- und Schukodosen von MENNEKES aufgebaut, der SANOS Wandverteiler SAN001 mit Steckvorrichtungen von PCE. Die Schutzschalter stammen in beiden Fällen von ABB.

Wie wird der SAN014 eingespeist?

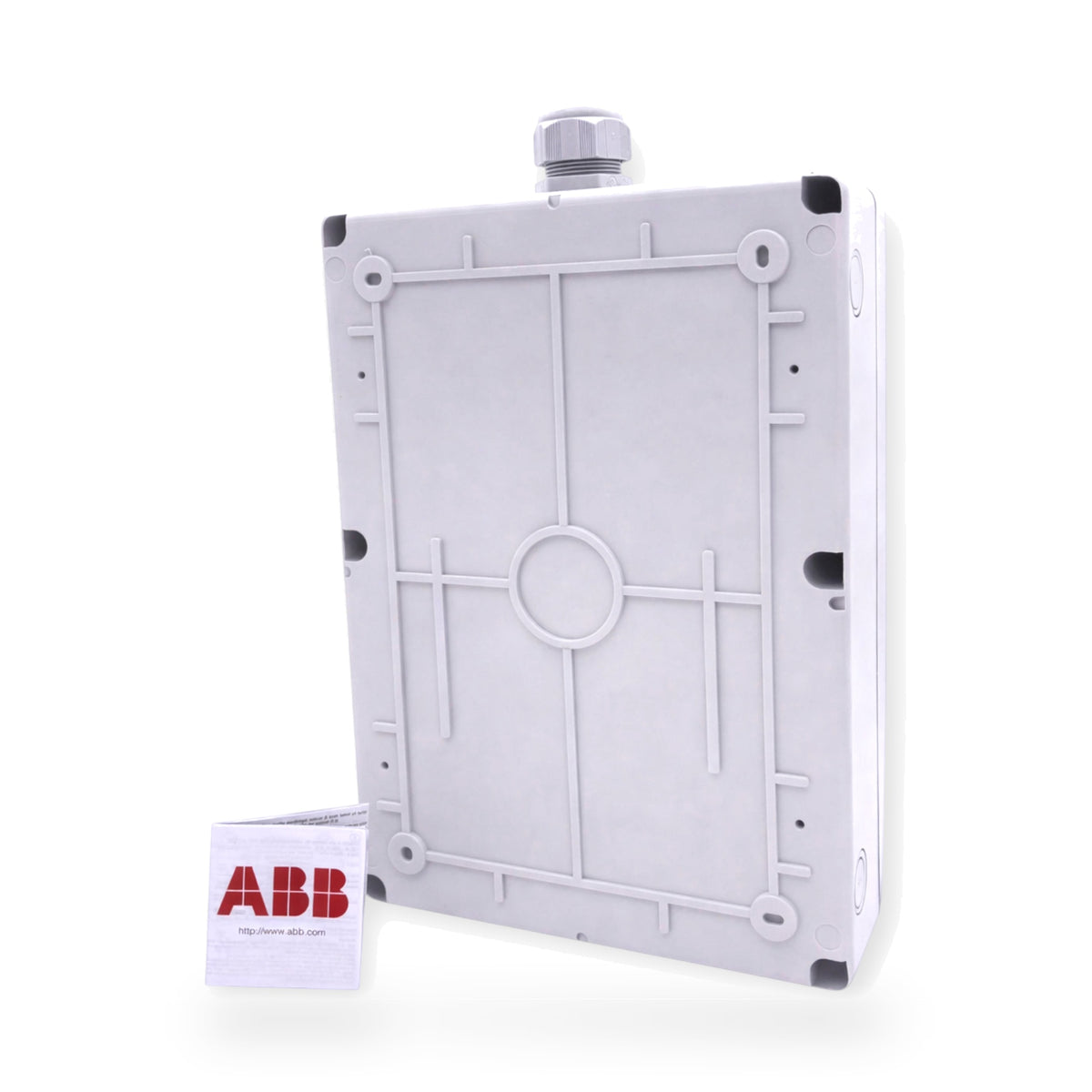

Über eine Kabelverschraubung M32 oben; unten sitzt eine Blindverschraubung M32. Der Verteiler ist für die feste Wandmontage vorgesehen. Welcher Leitungsquerschnitt für die Zuleitung erforderlich ist, hängt von der vorgeschalteten Absicherung und der Verlegeart ab und ist von einer Elektrofachkraft festzulegen. Einzelheiten stehen in der Betriebsanleitung.

Welche Verbraucher lassen sich an die CEE-Dose 32A anschließen?

Die CEE-Dose ist 5-polig für 400 V in Position 6h ausgeführt und mit 32 A abgesichert – der übliche Anschluss für Drehstromverbraucher wie stationäre Maschinen oder größere Baustellengeräte. Maßgeblich ist die Leistungsaufnahme des Geräts; die Auslegung der gesamten Anlage gehört in die Hand einer Elektrofachkraft.

Ist der SAN014 für Baustelle und Außeneinsatz geeignet?

Der Verteiler hat Schutzart IP54, ist also staub- und spritzwassergeschützt, und von -25 °C bis +40 °C temperaturbeständig. Außenteile und Deckelschrauben sind nichtrostend, das Gehäuse besteht aus ABS in Grau, Schutzklasse II.

Wie groß und wie schwer ist der SAN014, und gibt es ein Prüfprotokoll?

Höhe 37 cm, Breite 26 cm, Tiefe 13 cm bei 3,89 kg. Jeder Verteiler wird einzeln geprüft (stückgeprüft) und in Deutschland nach DIN VDE 0106-100 gefertigt; ein Prüfprotokoll liegt auf Wunsch bei.

Weitere Ausführungen finden Sie in der Kategorie SANOS Kunststoff-Wandverteiler. Größere Verteilerlösungen für die Baustelle stehen unter CEE-Verteiler.
