MK Illumination QuickFix® 36 V Netzteil – AC/DC-Wandler 18 / 90 / 120 W & Trafo 7,2 / 200 / 800 VA (Pflichtzubehör)

Bis zu 29% Rabatt

Ab €59,95 €83,95

inkl. MwSt. zzgl. Versand

Ausführung

Lieferzeit wird berechnet …

Beschreibung

Ohne Netzteil leuchtet im 36-V-System nichts: Der AC/DC-Wandler bzw. Trafo wandelt die 230 V aus der Steckdose in 36 V Gleichspannung und ist das Herz jeder QuickFix® 36 V Installation – genau einer je Einspeisung. Die Größe richtet sich nach der Summe aller LEDs, die an diesem Netzteil hängen:

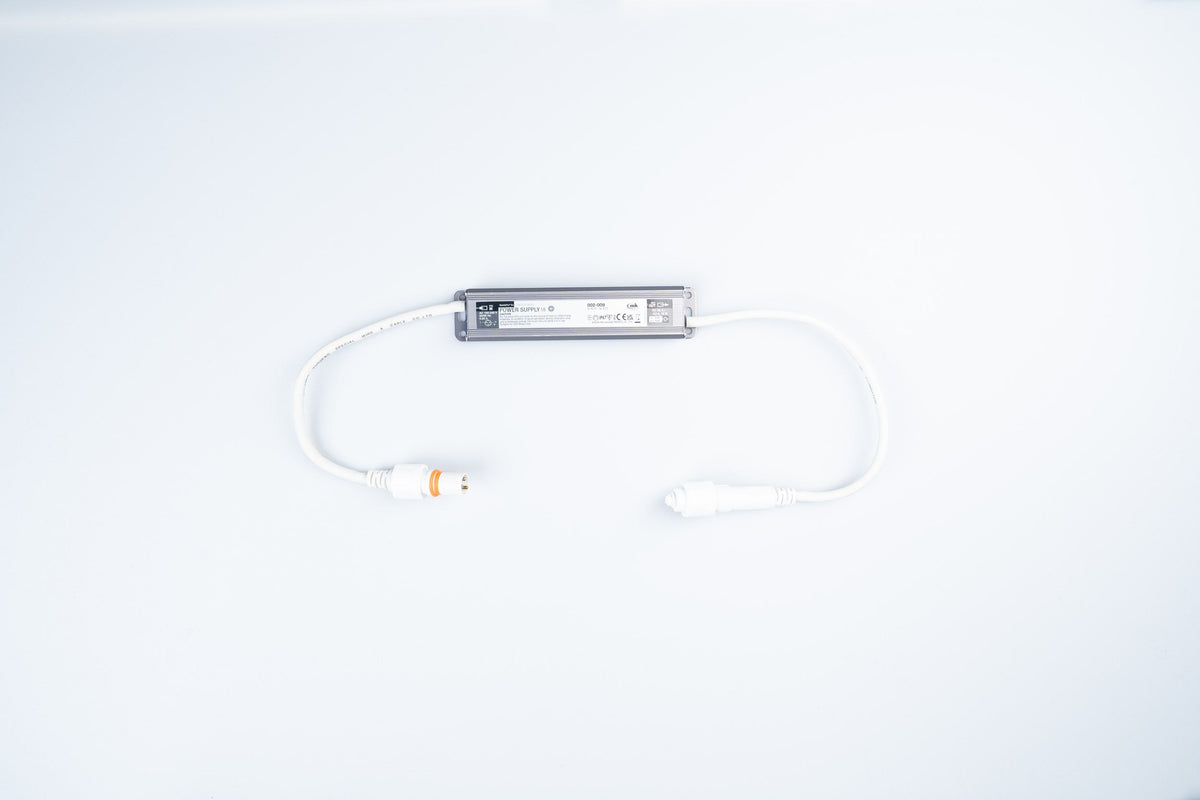

AC/DC-Wandler 18 W (002-009) – 100 bis 500 LED, z. B. bis zu 4 String Lite® 12 m oder 5 kleine Mesh-Netze. Kompakt, 162 × 35 × 23 mm.

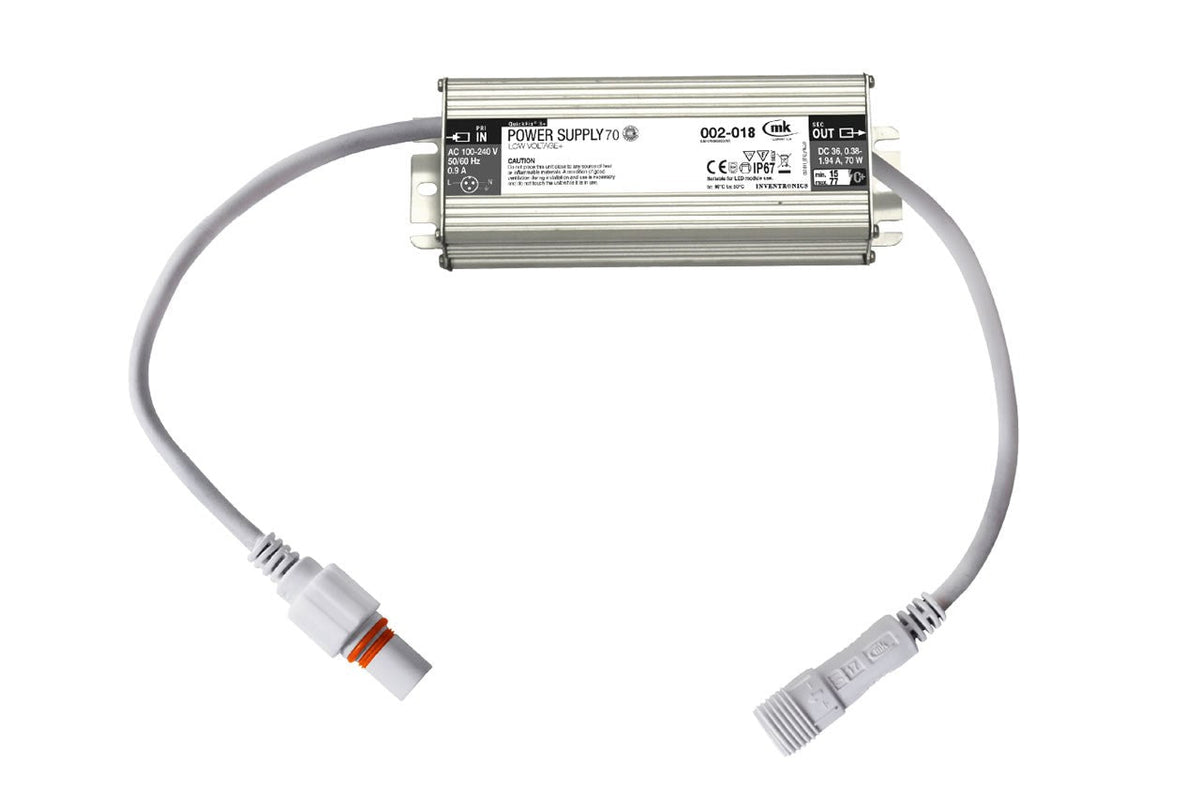

AC/DC-Wandler 90 W (002-018) – 500 bis 2.500 LED, 174 × 67,5 × 36,5 mm.

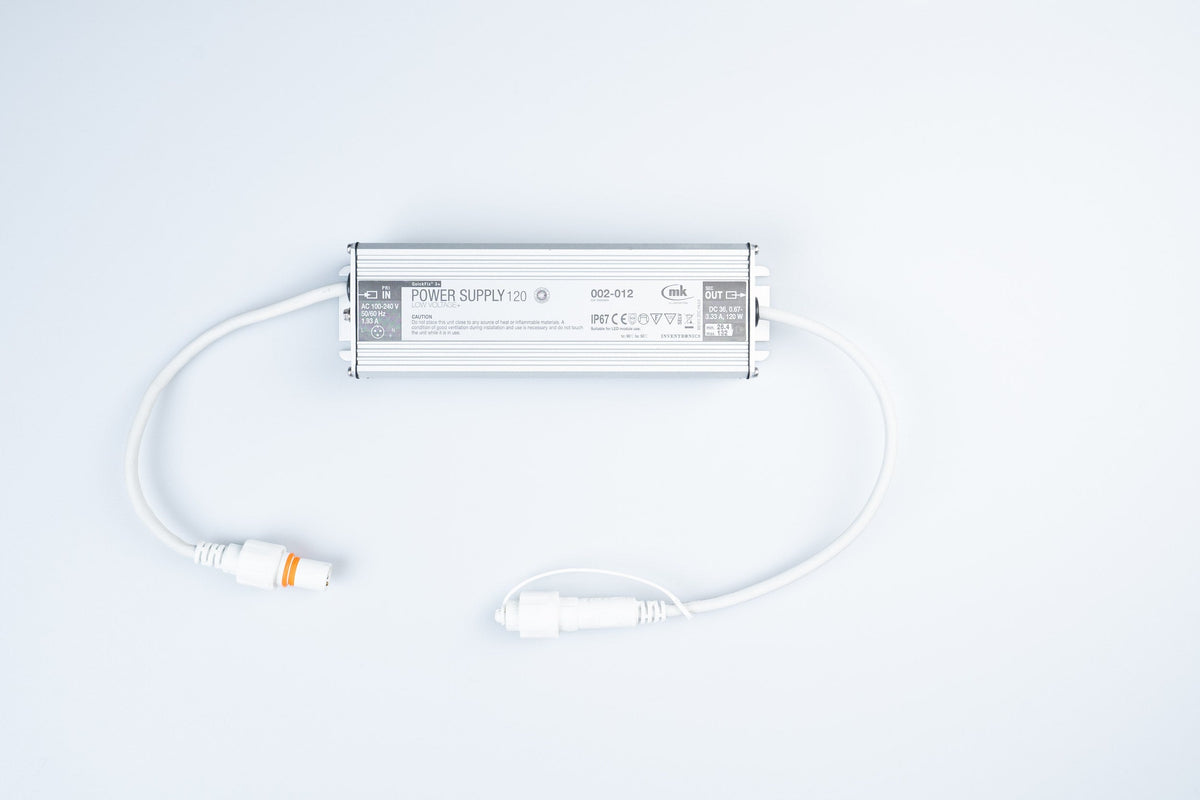

AC/DC-Wandler 120 W (002-012) – 660 bis 3.300 LED, 200 × 72 × 42 mm.

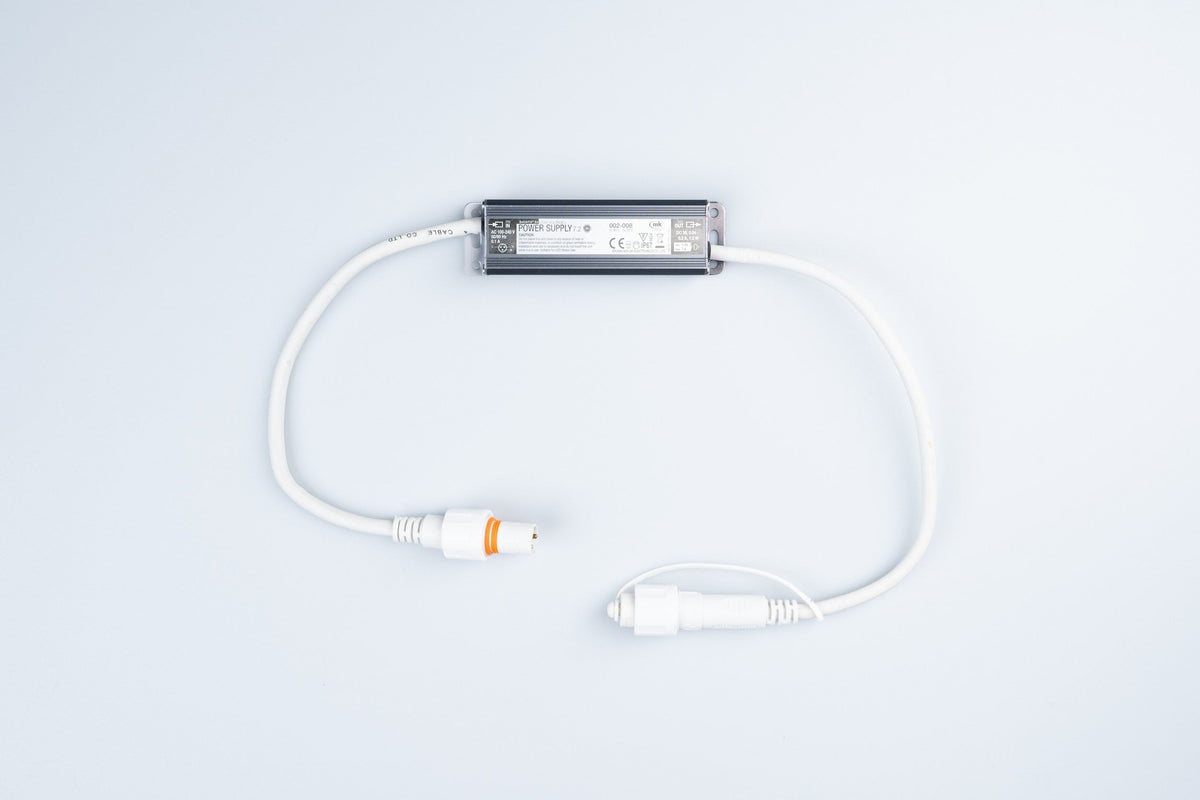

Trafo (Power Supply) 7,2 VA (002-008) – Kleinstinstallationen bis 200 LED.

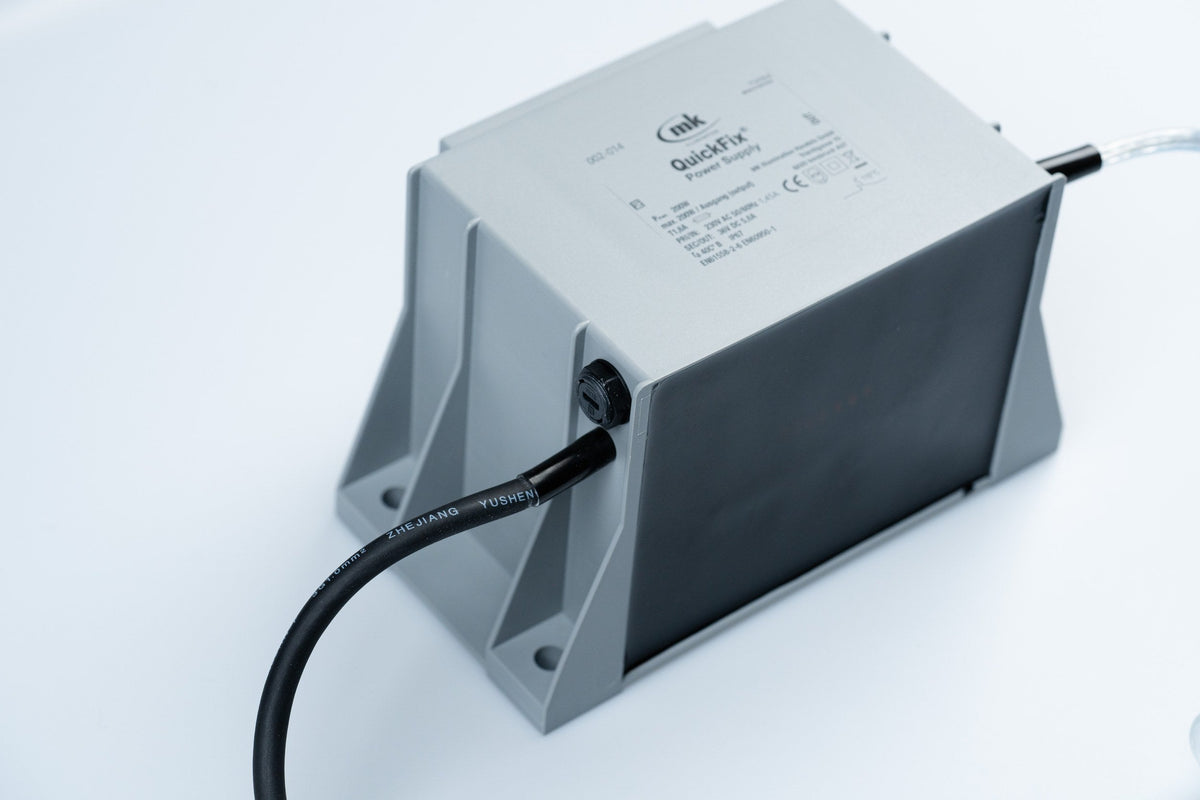

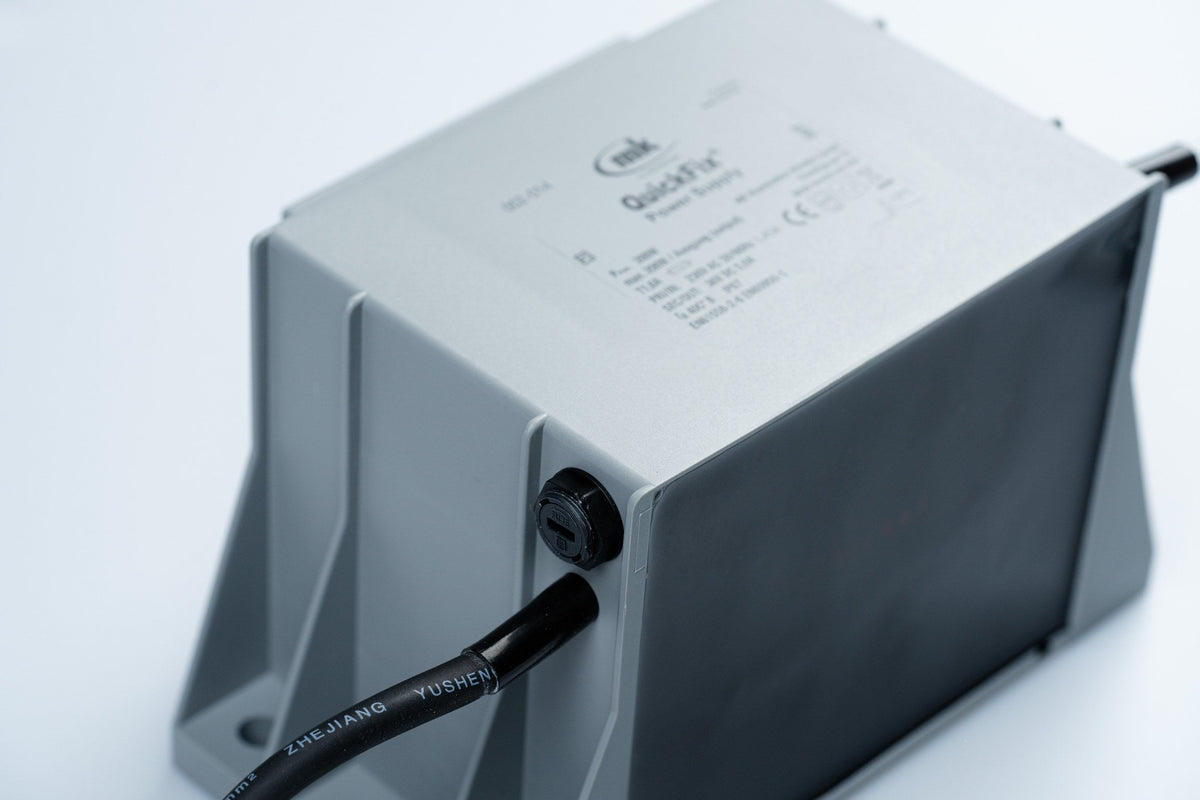

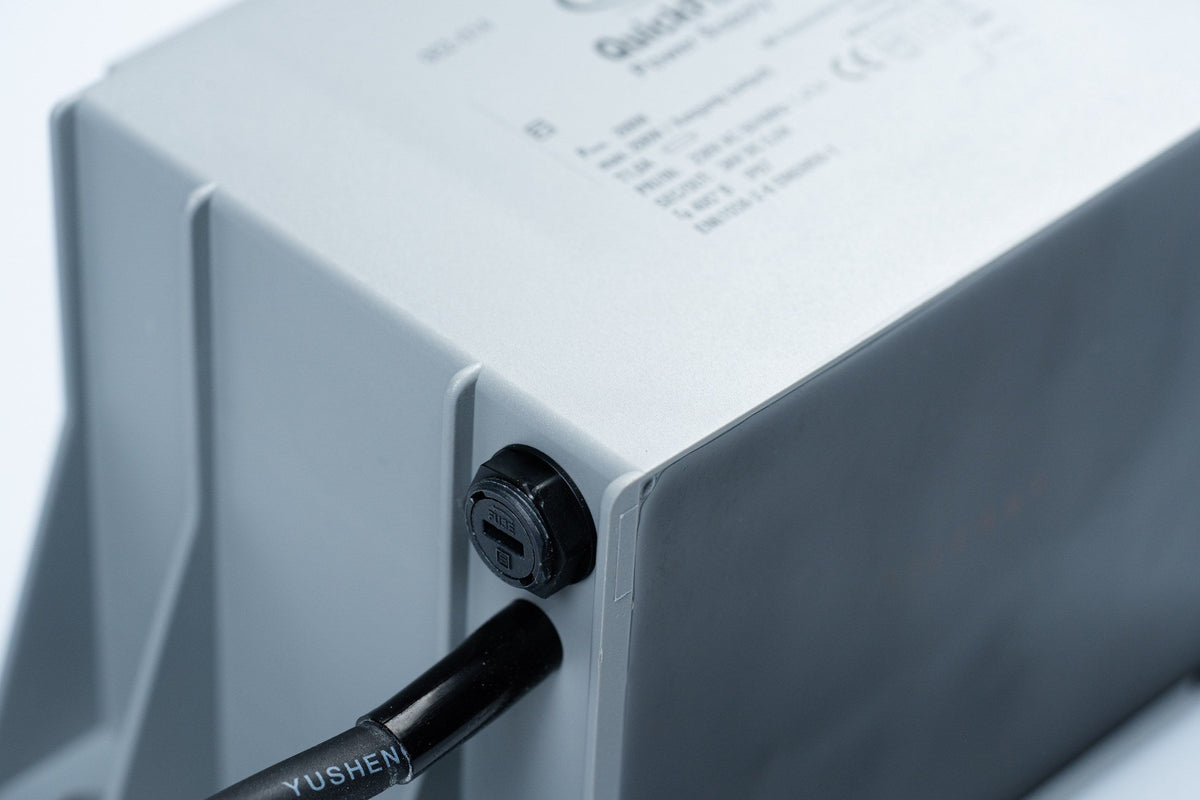

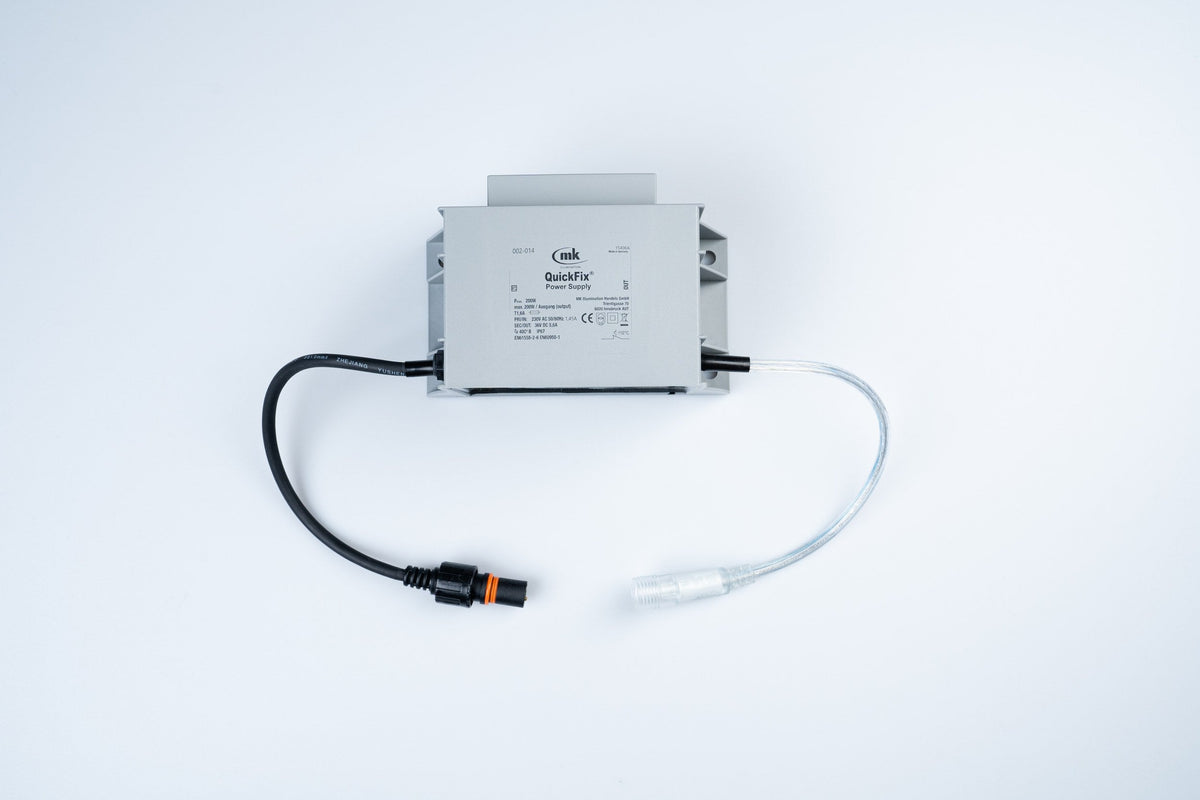

Trafo 200 VA (002-014) – bis 5.500 LED, ca. 5 kg.

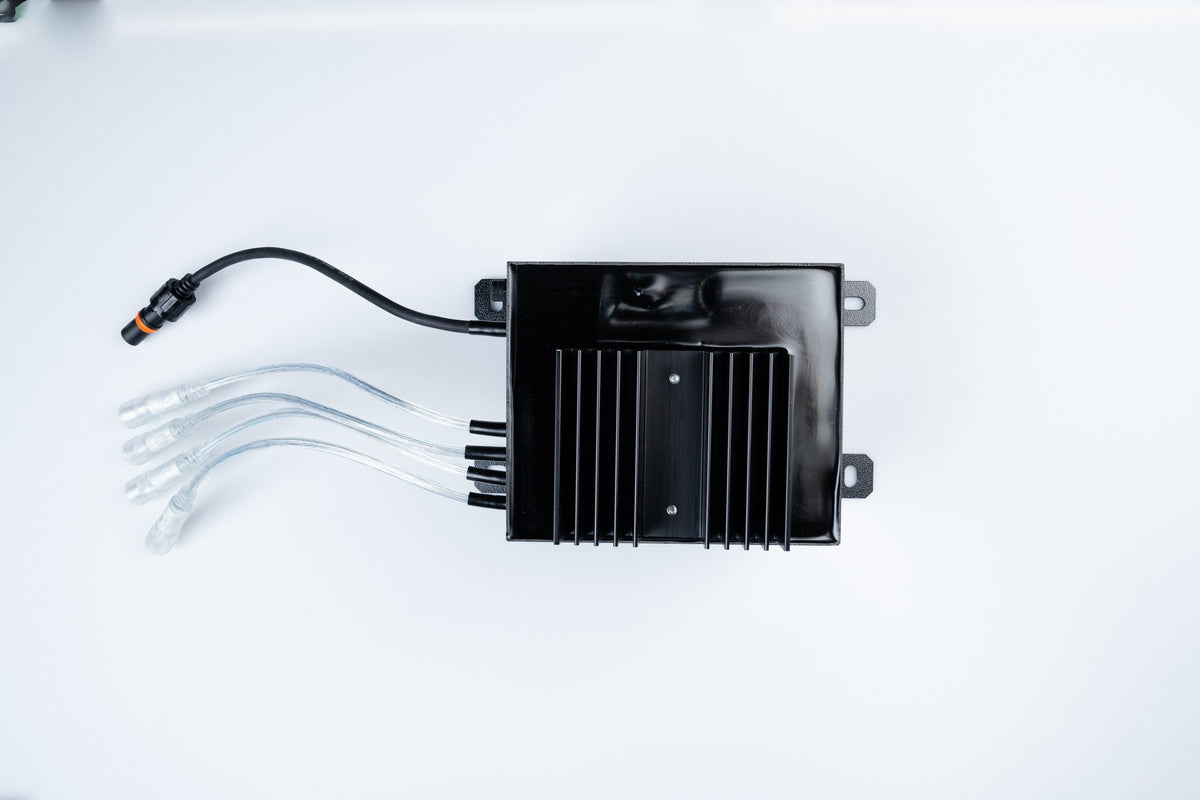

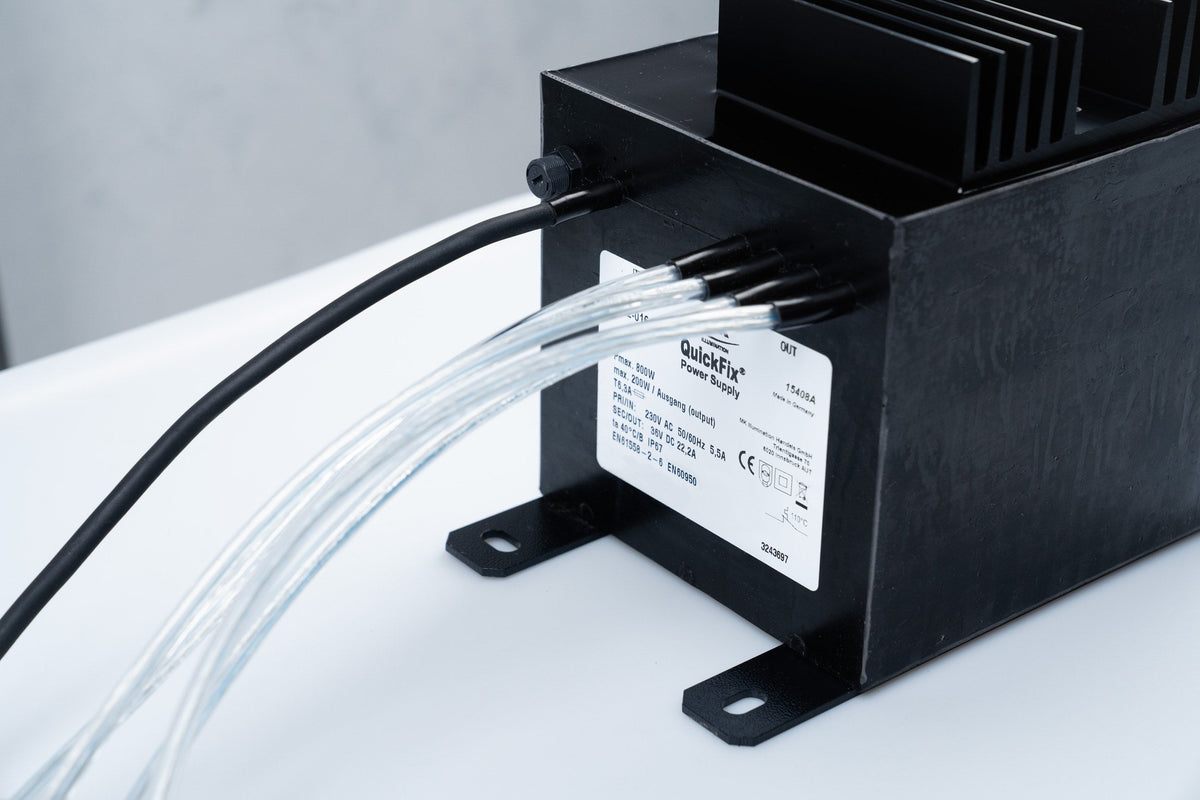

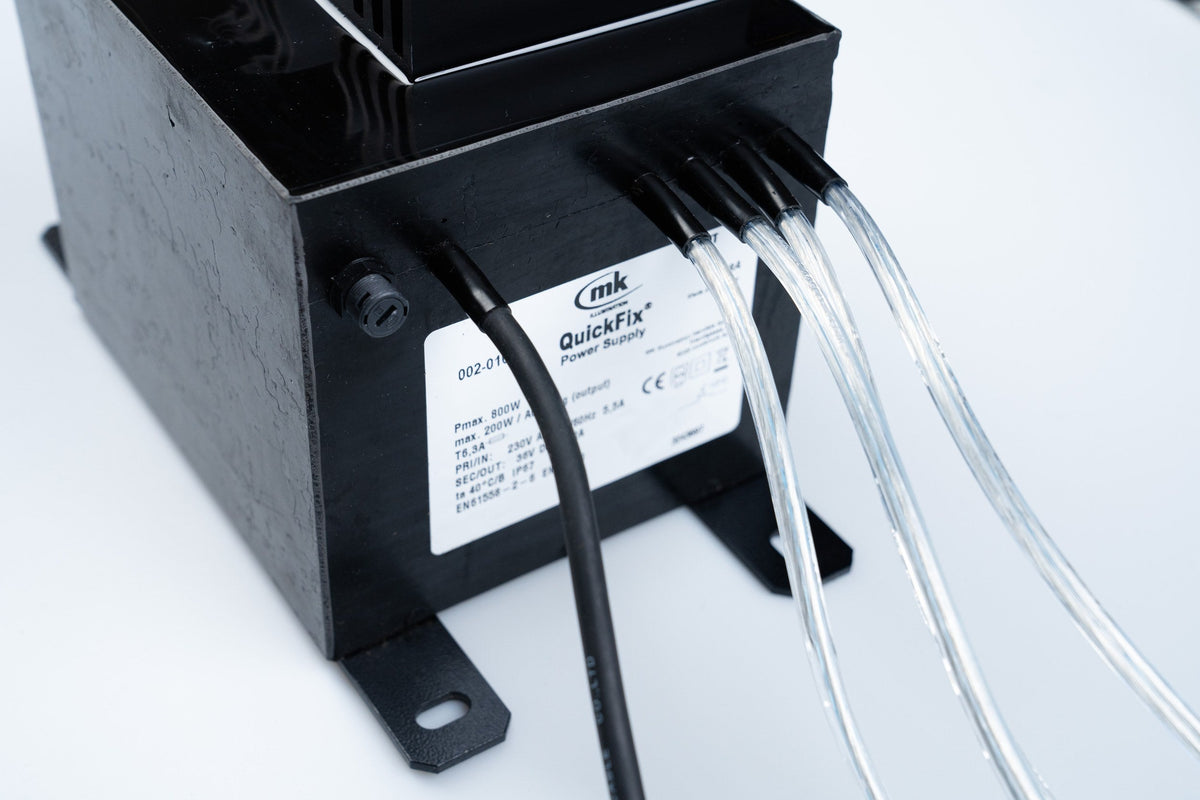

Trafo 800 VA (002-016) – Großinstallationen bis 22.000 LED, ca. 17,6 kg.

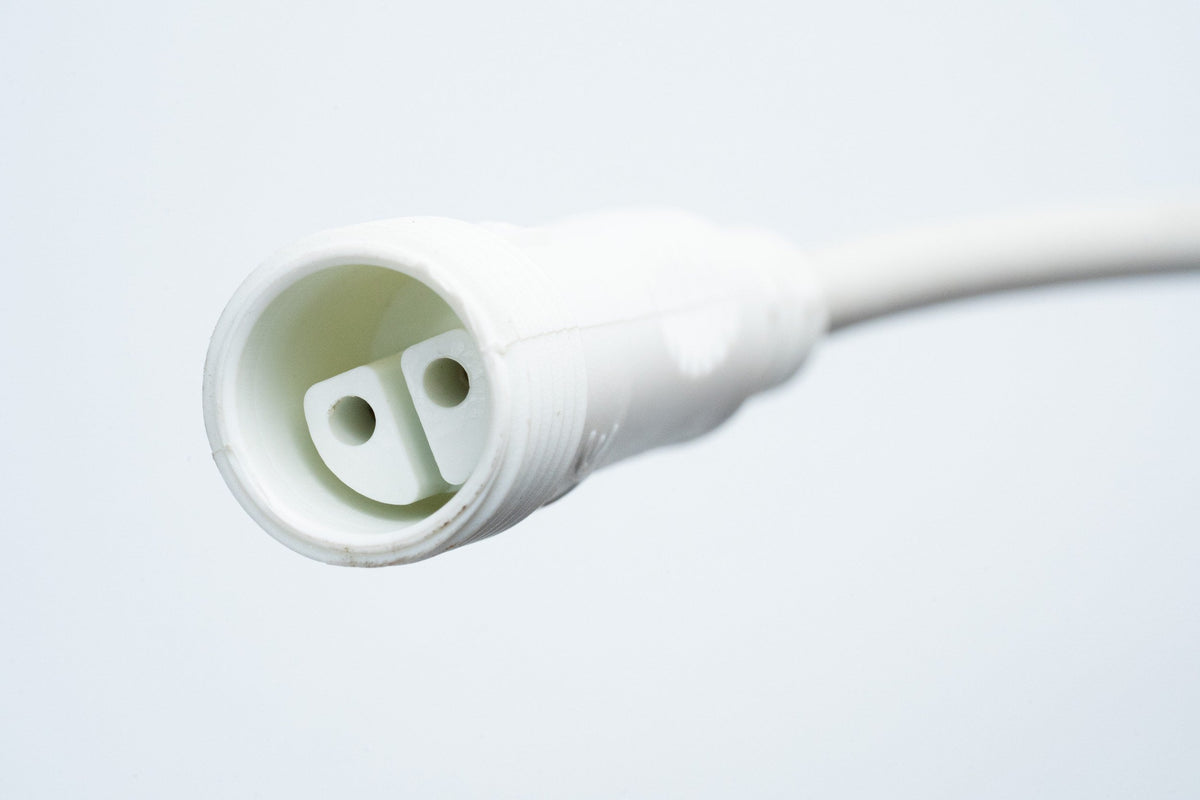

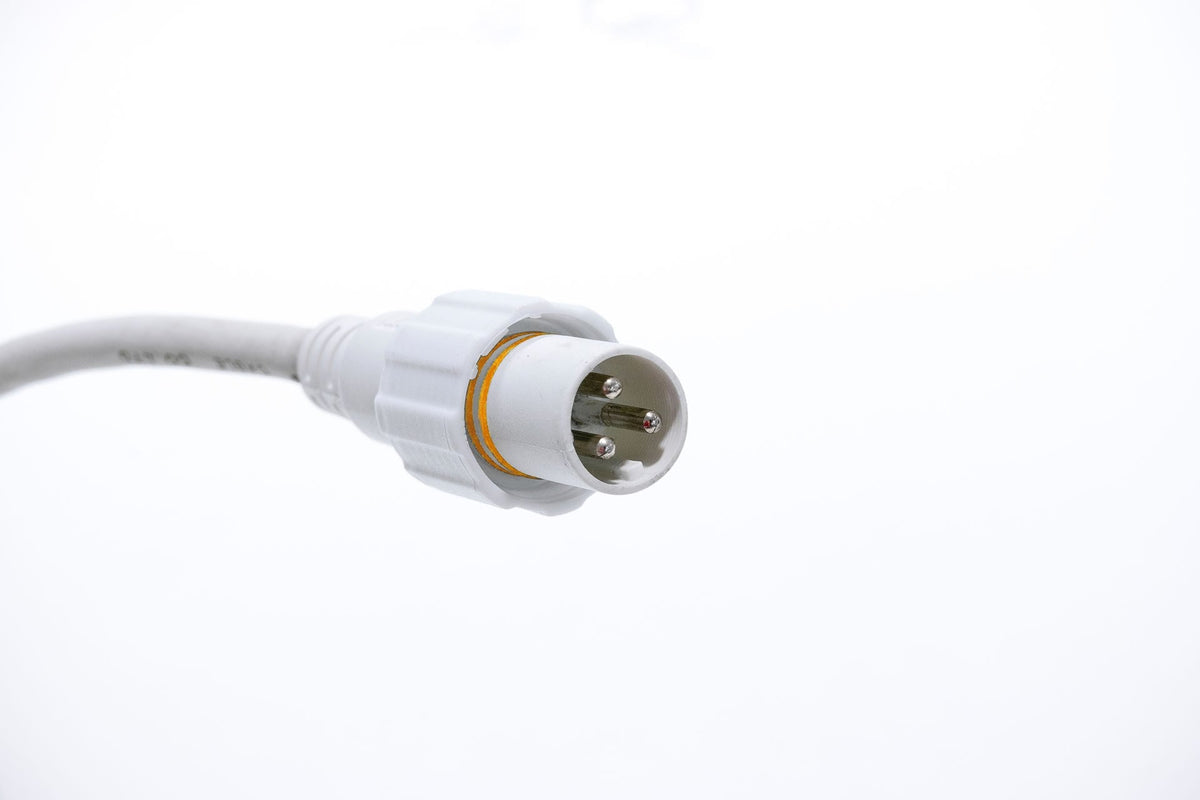

Pflichtzubehör – bitte mitbestellen: Alle AC/DC-Wandler und Trafos haben eingangsseitig einen QuickFix® 3+-Anschluss und keine feste Netzzuleitung – sie werden über das Anschlusskabel mit Netzstecker (003-001 schwarz / 003-002 weiß) an die Steckdose angeschlossen, eines je Netzteil. Bitte Mindestlast beachten: Bei zu geringer Last können angeschlossene Artikel flackern.

Das benötigen Sie für die Installation

	Artikel	Wozu
IMMER	Anschlusskabel mit Netzstecker (003-001 / 003-002)	Zuleitung Steckdose → Wandler bzw. Trafo, 1,5 m, schwarz oder weiß
OPTIONAL	Verlängerung / T-Verteiler 230-V-Seite	wenn die Steckdose weiter entfernt liegt (1 / 3 / 10 m) oder zwei Netzteile aus einer Steckdose gespeist werden
OPTIONAL	36 V Verlängerungskabel / 36 V Verteiler	auf der 36-V-Seite zum Überbrücken und sternförmigen Aufteilen

Verfügbarkeit & Lieferzeit: Varianten mit Lagerbestand versenden wir innerhalb von 1–2 Werktagen. Varianten ohne Lagerbestand bleiben bestellbar – wir rufen sie direkt bei MK Illumination ab, Lieferzeit ca. 7–10 Werktage.

Faustregel: LEDs aller Artikel an einer Einspeisung zusammenzählen und das kleinste Netzteil wählen, dessen Bereich die Summe abdeckt – nicht größer, denn die Wandler brauchen eine Mindestlast. Große Flächen lieber auf mehrere Wandler verteilen als einen Trafo für alles. Netzteile sind nicht mit 230-V-QF+-Leuchtmitteln koppelbar.

Montagehinweise von MK Illumination: Alle Wandler und Trafos sind IP67 (staubdicht, zeitweiliges Untertauchen), aber nicht für dauerhaften Unterwasserbetrieb – nicht in Bodensenken, Pfützen oder Mulden legen, in denen sich Wasser sammelt. Senkrechte Montage an Wand oder Fassade mit Kabelausgängen nach unten, damit Regenwasser abläuft. Die Trafos 200 VA und 800 VA erwärmen sich unter Volllast und dürfen nicht in geschlossene, unbelüftete Hohlräume, Dämmung oder dichte Boxen eingebaut werden – ohne Luftzirkulation schaltet der Thermoschutz ab. Die IP67-Dichtigkeit der Anschlüsse ist nur erreicht, wenn die QuickFix®-Überwurfmuttern per Hand (ohne Werkzeug) bis zum Anschlag zugedreht sind.

Technische Daten

Merkmal	Wert
Eingang	230 V AC über QuickFix® 3+-Anschluss (Wandler und Trafos, keine feste Netzzuleitung) – Anschlusskabel 003-001 / 003-002 erforderlich
Ausgang	36 V DC, QuickFix® 36 V Kupplung · 1 Ausgang; Trafo 800 VA: 2 Ausgänge (MK-Datenblatt)
AC/DC-Wandler 18 W	100–500 LED · 162 × 35 × 23 mm · 0,31 kg
AC/DC-Wandler 90 W	500–2.500 LED · 174 × 67,5 × 36,5 mm · 1,0 kg
AC/DC-Wandler 120 W	660–3.300 LED · 200 × 72 × 42 mm · 1,2 kg
Trafo 7,2 VA / 200 VA / 800 VA	bis 200 / 5.500 / 22.000 LED · 0,25 / 5,1 / 17,6 kg · Gehäuselänge ca. 8 / 17 / 17 cm (MK-Datenblatt)
Schutzart	IP67 – alle Wandler und Trafos (Herstellerangabe); Montagehinweise beachten
Mindestbestellmenge	002-008 (5 Stück)
Hersteller	MK Illumination Handels GmbH, Innsbruck

Passt dazu

Versorgt werden damit String Lite® 36 V, Mesh Lite®, Drape Lite®, Ice Lite® und Magic String Lite® 36 V.

Häufige Fragen

Wandler oder Trafo – was ist der Unterschied?

Die AC/DC-Wandler sind kompakte Netzteile für den typischen Garten- und Fassadeneinsatz bis 3.300 LED. Die Trafos (Power Supply) sind klassische Transformatoren für Großinstallationen – schwer, leistungsstark, bis 22.000 LED – und für Kommunen, Veranstalter und Lichtplaner gedacht.

Kann ich einen 230-V-LED-Main-Connector statt des Anschlusskabels verwenden?

Nein. Die Eingänge der Wandler und Trafos haben den QuickFix® 3+-Anschluss, der 230-V-LED-Main-Connector (001-011 / 001-012) passt dort nicht; verwenden Sie das Anschlusskabel 003-001 / 003-002. Zwei Netzteile lassen sich über den 230-V-T-Verteiler aus einem Anschlusskabel speisen.

Was unterscheidet das 36-V-System vom 230-V-System QF+?

Beim 36-V-Niedervolt-System liegt nach dem Netzteil nur noch 36 V Gleichspannung an. Die Steckverbinder der 36-V-Serie unterscheiden sich von denen des 230-V-Systems – ein Zusammenstecken ist mechanisch nicht möglich (von MK Illumination bestätigt). Beide Systeme laufen getrennt voneinander, jeweils mit eigener Einspeisung.

Warum flackert meine Installation?

Die AC/DC-Wandler benötigen laut MK eine Mindestbelastung. Hängen zu wenige LEDs am Wandler, kann es zu sichtbarem Flackern kommen. MK empfiehlt, Netzteil und Last nicht zu weit auseinander zu wählen – also keinen 200-VA-Trafo für eine einzelne kleine Kette; im Zweifel den kleineren Wandler nehmen oder weitere Artikel anschließen.

Kann ich das System dauerhaft im Außenbereich betreiben?

Ja. Leuchtmittel, Kabel, Verbinder und laut MK Illumination auch alle AC/DC-Wandler und Trafos der 36-V-Serie sind nach IP67 geschützt. Dafür müssen die QuickFix®-Überwurfmuttern von Hand bis zum Anschlag festgedreht sein. Netzteile nicht in Senken oder Mulden legen, in denen Wasser steht, am besten senkrecht mit Kabelausgängen nach unten montieren; die großen Trafos (200 / 800 VA) brauchen Luftzirkulation, sonst löst der Thermoschutz aus.
