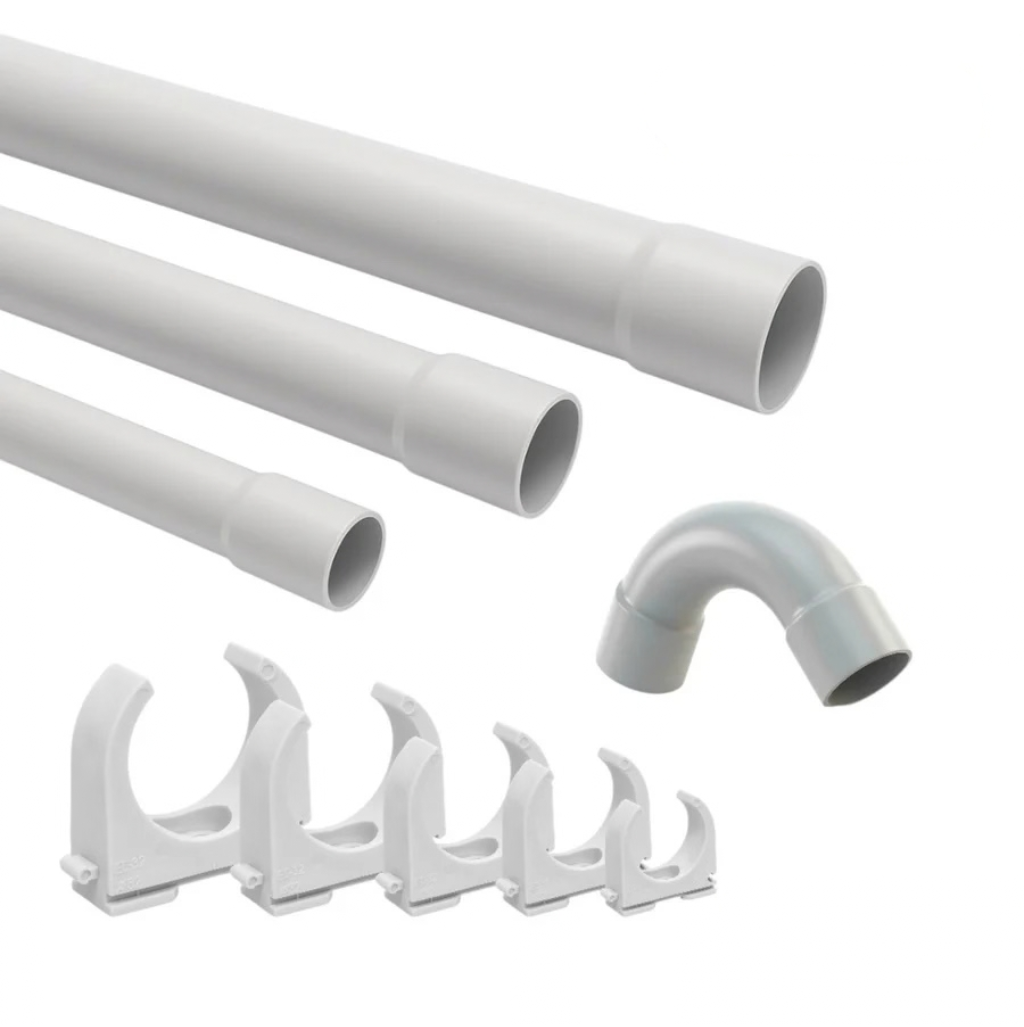

Stangenrohr/ Leerrohr/ Elektrorohr | M16 - M63 | mit Zubehör wählbar - Länge: 2 Meter

Starres PVC-Elektroinstallationsrohr (IRL) mit angeformter Muffe – in den Größen M16 bis M63, je Stange 2,00 Meter. Passendes Zubehör wie Rohrbogen, Klemmschellen und Verschlussstopfen wählen Sie direkt über die Ausführung mit aus.

Das Stangenrohr ist die saubere Lösung, wenn Leitungen sichtbar verlegt werden und trotzdem geschützt und ordentlich aussehen sollen: in der Werkstatt, im Keller, in der Garage, im Hauswirtschaftsraum oder in der Maschinen- und Anlageninstallation. Die einseitig angeformte Muffe spart bei der Montage Zeit und Geld – Sie stecken die Rohre direkt ineinander, ganz ohne zusätzliche Verbinder oder Adapter.

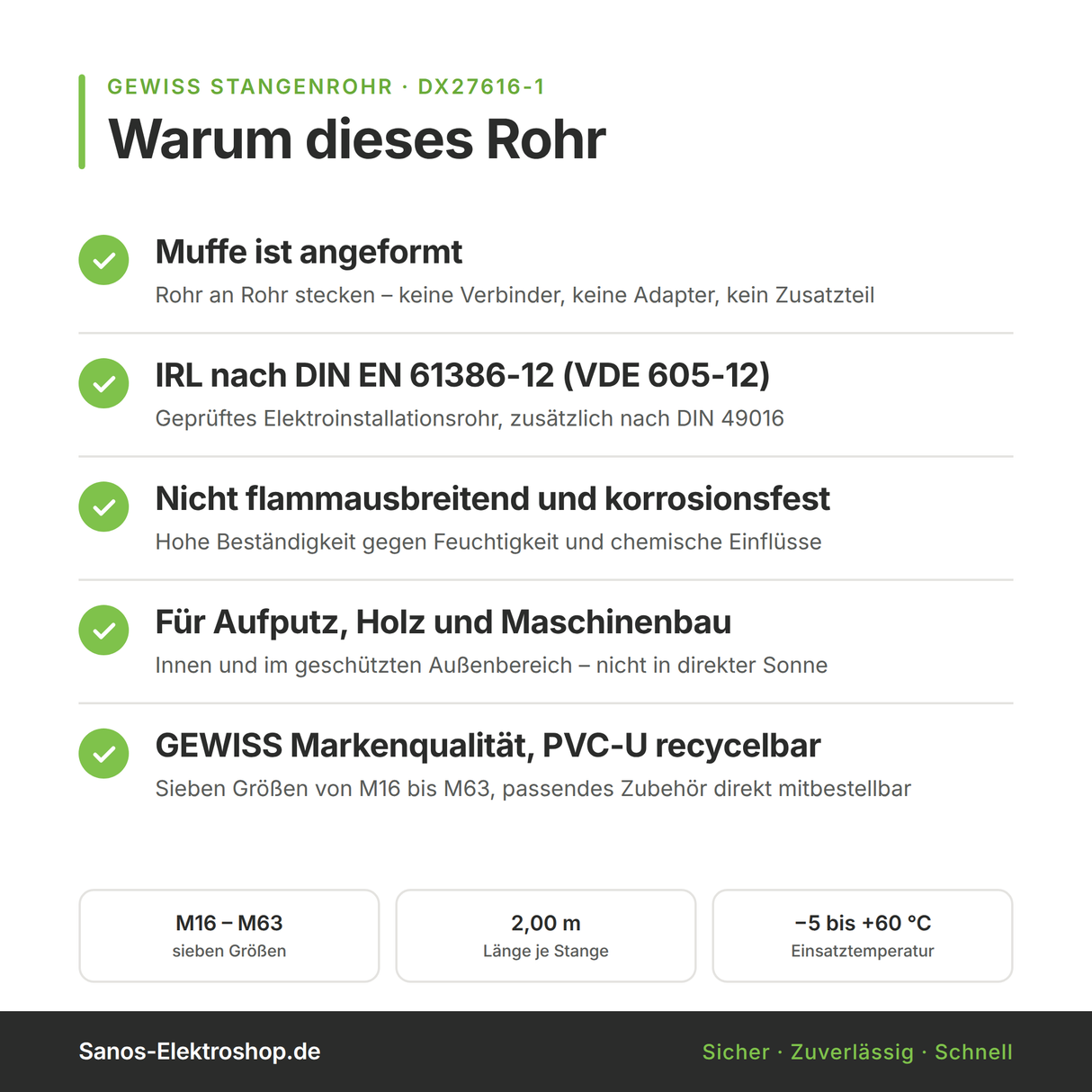

Ihre Vorteile auf einen Blick

• Angeformte Muffe – Rohre lassen sich ohne Adapter oder Kupplung direkt verbinden
• 7 Größen von M16 bis M63 – vom einzelnen Steuerkabel bis zum dicken Versorgungsbündel
• Nicht flammausbreitend und beständig gegen Feuchtigkeit sowie chemische Einflüsse
• Normkonform nach DIN EN 61386-12 (VDE 605-12) / DIN EN 61386:2004 + A11:2010
• Zubehör aus einer Hand – Rohrbogen, Klemmschellen und Verschlussstopfen im selben Raster
• Sauber kalkulierbar – feste Verpackungseinheiten in Metern statt loser Einzelstangen
• Recycelbar – das verwendete PVC-Material ist wiederverwertbar

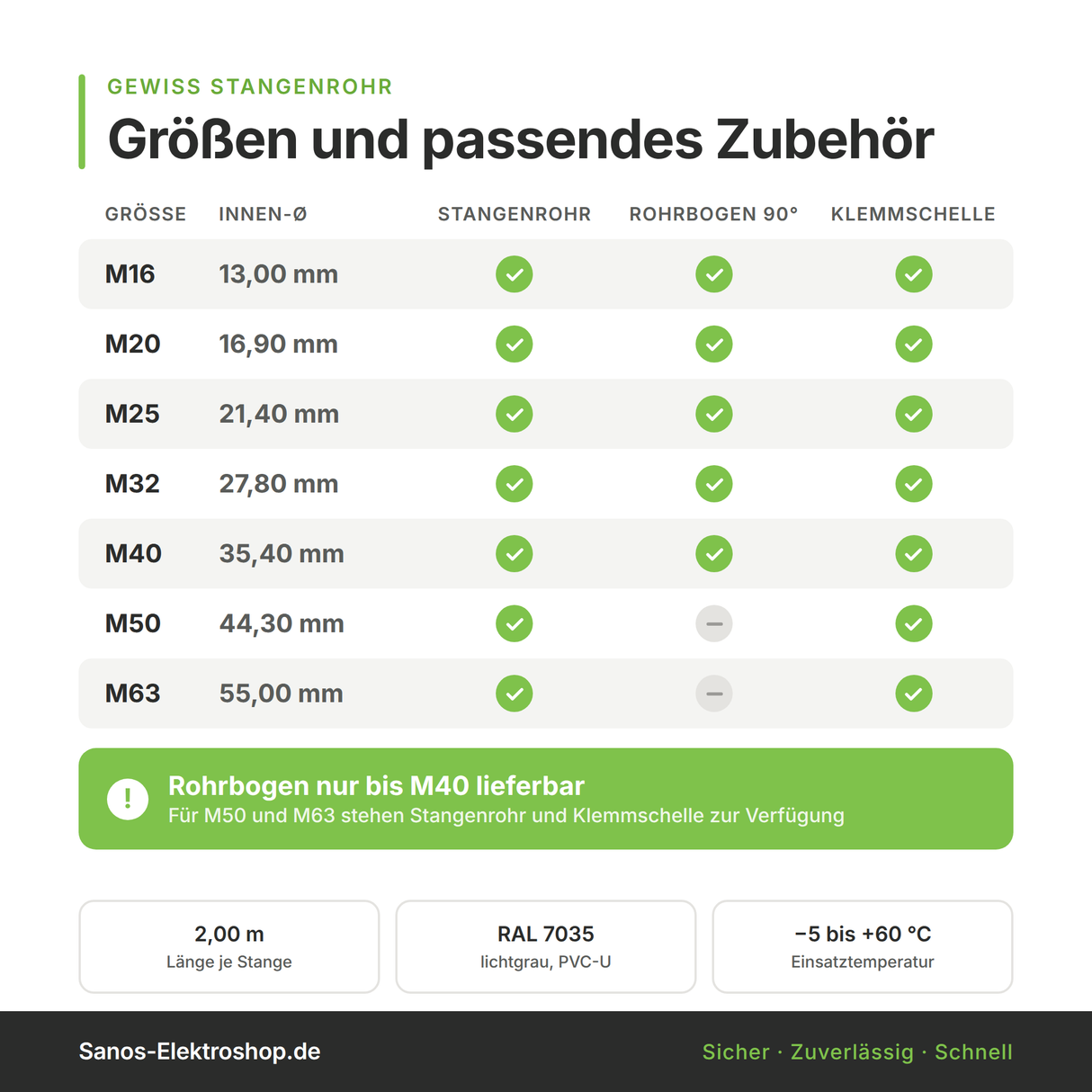

Größen und Maße im Überblick

Die metrische Bezeichnung entspricht dem Außendurchmesser des Rohres. Der Innendurchmesser bestimmt, wie viel Leitungsquerschnitt Sie unterbringen können.

Technische Daten – Stangenrohr

Passendes Zubehör – direkt mitbestellen

Wählen Sie zuerst die Größe und anschließend unter Ausführung, ob Sie Rohr, Rohrbogen, Klemmschellen oder Verschlussstopfen benötigen. Jede Position wird einzeln bestellt – so bauen Sie sich Ihre Installation genau zusammen, wie Sie sie brauchen.

Rohrbogen 90° (M16 – M40)

• Verpackungsinhalt je Größe: 2 Stück
• Zur fachgerechten Rohrverlegung im 90°-Winkel
• Mit einseitig angeformter Muffe – direkt aufsteckbar
• Material: PVC-U, flammwidrig, selbstverlöschend und korrosionsfest
• Farbe: lichtgrau (RAL 7035)
• Schlag- und Druckfestigkeit: 750 N
• Auch geeignet für 320-N-Stangenrohr
• Temperaturbeständigkeit: −5 °C bis +60 °C

Klemmschellen (M16 – M63)

• Für die Befestigung von Stahl-Panzerrohren nach DIN 49020 und Kunststoff-Stangenrohren nach DIN 49016 mit mittlerer bzw. schwerer Druckbelastbarkeit
• Anreihbarkeit bis IEC 40 möglich – mehrere Rohre sauber nebeneinander
• Mit 6-mm-Langloch zur universellen Montage mit Schraube oder Nageldübel
• Einschiebbar in Profilschienen mit 11 mm Schlitzweite (bis IEC 40)
• Schlag- und splitterfest durch hohe Materialelastizität
• Material: Polypropylen, halogen- und silikonfrei
• Farbe: lichtgrau (RAL 7035)

Typische Anwendungsbereiche

• Aufputzinstallation in Keller, Garage, Werkstatt und Hauswirtschaftsraum
• Verlegung auf Holz – etwa in Dachböden, Gartenhäusern oder Holzständerwänden
• Maschinen- und Anlageninstallation mit sichtbarer, geordneter Leitungsführung
• Gewerbe- und Industriehallen, in denen Leitungen mechanisch geschützt werden müssen
• Nachrüstungen und Sanierungen, bei denen kein Stemmen gewünscht ist
• Reserverohre für spätere Erweiterungen – mit Verschlussstopfen sauber verschlossen

Montage in vier Schritten

1. Trasse anzeichnen und Klemmschellen im gleichmäßigen Abstand setzen – so bleibt die Leitungsführung gerade und die Rohre hängen nicht durch.
2. Rohr ablängen mit Rohrschneider oder Feinsäge, Schnittkante entgraten. Wichtig, damit später beim Einziehen nichts an der Kante hängen bleibt.
3. Rohre verbinden: glattes Ende in die angeformte Muffe des nächsten Rohres schieben – fertig. Richtungswechsel übernimmt der 90°-Rohrbogen.
4. Rohr einclipsen und Leitungen einziehen. Offene Enden mit Verschlussstopfen sichern.

Häufige Fragen zum Stangenrohr

Was ist ein Stangenrohr?

Ein Stangenrohr ist ein starres Rohr, das hauptsächlich in der Elektroinstallation verwendet wird, um Kabel und Leitungen sicher zu schützen. Es dient als Führung und bietet mechanischen Schutz vor äußeren Einflüssen wie Stößen, Feuchtigkeit oder Schmutz. Ein Stangenrohr aus PVC ist besonders leicht und einfach zu installieren, weshalb es häufig in Innenbereichen oder in geschützten Außenbereichen verwendet wird. Es eignet sich ideal für langfristige Installationen, bei denen eine stabile und zuverlässige Lösung gefragt ist.

Was bedeutet die Bezeichnung M16, M20 oder M25?

Die metrische Angabe steht für den Außendurchmesser des Rohres in Millimetern: M20 hat also 20 mm Außendurchmesser. Für die Frage, wie viel hineinpasst, ist der Innendurchmesser entscheidend – bei M20 sind das 16,9 mm. Die Größen der Klemmschellen und Rohrbogen beziehen sich auf dasselbe Raster und passen daher direkt zusammen.

Ist ein Stangenrohr UV-beständig?

Ein Stangenrohr aus PVC sollte nicht direkter Sonneneinstrahlung ausgesetzt werden, da PVC empfindlich gegenüber UV-Strahlung ist. Durch längere Exposition können Risse oder Verformungen entstehen, die die Schutzfunktion des Rohres beeinträchtigen. Für Außenanwendungen, bei denen das Rohr der Sonne ausgesetzt ist, empfiehlt es sich, zusätzliche Maßnahmen wie eine Abdeckung oder den Einsatz eines speziell UV-beständigen Rohres zu ergreifen. Bei Anwendungen im Innenbereich oder in geschützten Umgebungen bietet das PVC-Stangenrohr jedoch einen zuverlässigen Schutz für Kabel und Leitungen.

Was ist der Unterschied zwischen Stangenrohr und flexiblem Leerrohr?

Das Stangenrohr ist starr und wird sichtbar auf der Wand oder Decke verlegt – es bleibt in Form, sieht geradlinig aus und schützt mechanisch besser. Flexible Wellrohre werden dagegen meist unter Putz oder im Beton eingesetzt, wo sie sich um Ecken führen lassen. Für die Aufputzinstallation ist das Stangenrohr die optisch und mechanisch sauberere Wahl.

Brauche ich zusätzliche Verbinder oder Muffen?

Nein. Jede Stange hat bereits eine angeformte Muffe an einem Ende. Sie stecken das glatte Ende der nächsten Stange einfach hinein – ohne Adapter, ohne zusätzliches Zubehör. Auch die Rohrbogen besitzen eine einseitig angeformte Muffe.

Wie viele Leitungen passen in ein Rohr?

Als Faustregel sollte der Querschnitt der eingezogenen Leitungen etwa 40 % der freien Rohrquerschnittsfläche nicht überschreiten – sonst lassen sie sich kaum noch einziehen und die Wärmeabfuhr leidet. Orientieren Sie sich an den Innendurchmessern in der Maßtabelle oben und planen Sie im Zweifel eine Nummer größer. Maßgeblich sind immer die geltenden Errichtungsbestimmungen und die Angaben des Leitungsherstellers.

Kann ich das Rohr selbst biegen?

PVC-Stangenrohr lässt sich nur eingeschränkt und mit Wärme verformen, wobei es leicht knickt oder seinen Querschnitt verliert. Für saubere Richtungswechsel empfehlen wir die passenden 90°-Rohrbogen – schneller montiert und dauerhaft formstabil.

Lieferumfang

Geliefert wird die von Ihnen unter Größe und Ausführung gewählte Position in der jeweils angegebenen Verpackungseinheit. Rohre, Rohrbogen und Klemmschellen sind separat erhältlich und werden nicht automatisch als Set geliefert – bitte legen Sie die gewünschten Positionen einzeln in den Warenkorb.
