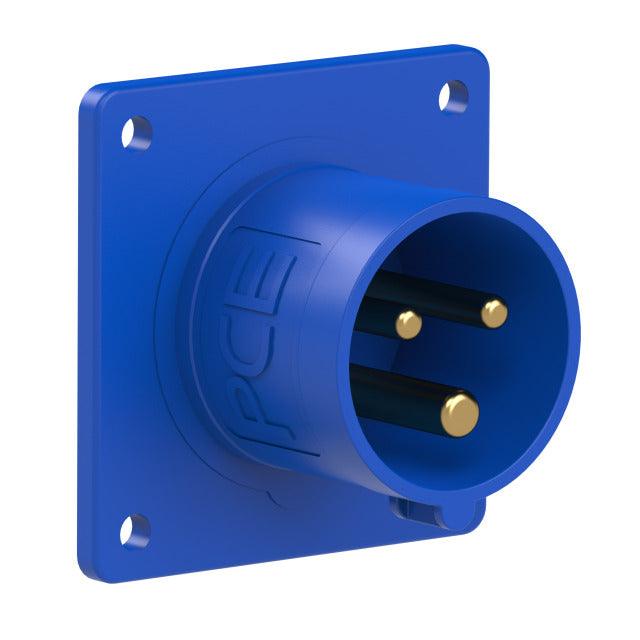

CEE-Anbaugerätestecker 16A, 3-polig, 230V, 6h, IP44, gerade, FL 70x70, LM 56x56 mit Flanschdichtung, PCE 613-6

Häufige Fragen zum CEE-Anbaugerätestecker PCE 613-6

Wofür wird ein CEE-Anbaugerätestecker eingesetzt?

Er wird fest in die Wand eines Gehäuses, einer Maschine oder eines Verteilers eingebaut und bildet dort den geräteseitigen Steckkontakt. Die Energie kommt über eine Anschlussleitung mit CEE-Kupplung. Im Unterschied zur Anbaudose sitzen beim Anbaugerätestecker die Stifte im Gerät.

Welche Maße brauche ich für den Einbau?

Der Flansch misst 70 x 70 mm, der Abstand der Befestigungslöcher beträgt 56 x 56 mm. Prüfen Sie vor der Bestellung, ob diese Maße zu Ihrem vorhandenen Ausschnitt passen – die gewinkelte Bauform hat abweichende Flansch- und Lochmaße.

Warum ist dieser Anbaugerätestecker blau?

Die Kennfarbe blau steht nach EN 60309-2 für 230 V. Rote Steckvorrichtungen kennzeichnen 400 V Drehstrom. Die Farbe ist damit ein schnelles Erkennungsmerkmal für die Spannungsebene.

Wozu dient die Flanschdichtung?

Sie liegt dem Artikel bei und wird zwischen Flansch und Gehäusewand gelegt. Nur mit korrekt eingelegter Dichtung und ebener Auflagefläche ist die angegebene Schutzart an der Einbaustelle wirksam.

Welches Gegenstück passt zu diesem Stecker?

Leitungsseitig passt eine CEE-Kupplung mit denselben Kenndaten – 3-polig, 230 V, 16 A, Schutzleiter 6h – also die CEE-Kupplung PCE 213-6. Weitere Ausführungen finden Sie unter CEE-Kupplungen.

Reicht IP44 für den Einsatz im Freien?

IP44 schützt gegen feste Fremdkörper ab 1 mm und gegen allseitiges Spritzwasser. Für geschützte Außenbereiche genügt das. Wo Strahlwasser oder zeitweiliges Untertauchen möglich ist, ist eine IP67-Ausführung die richtige Wahl.

Darf ich den Anbaugerätestecker selbst einbauen und anschließen?

Der Einbau in ein Betriebsmittel und das Anschließen der Leiter sind Arbeiten an elektrischen Anlagen und gehören in die Hand einer Elektrofachkraft.
