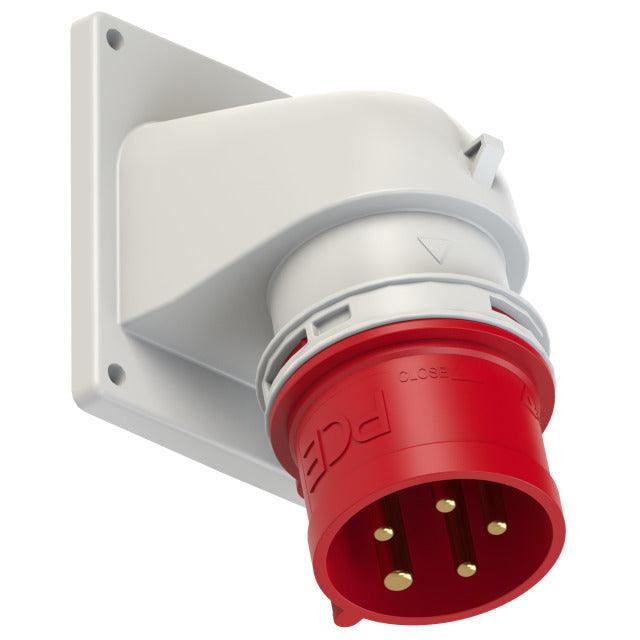

CEE-Anbaugerätestecker 32A, 5-polig, 400V, 6h, IP44, winkel, FL 100x90, LM 85x77 mit Flanschdichtung, PCE 77725-6

Häufige Fragen zum CEE-Anbaugerätestecker PCE 77725-6

Welche Maße brauche ich für den Einbau?

Flanschmaß 100 x 90 mm, Bohrlochabstand 85 x 77 mm (horizontal x vertikal) – identisch mit der 16-A-Ausführung PCE 77715-6. Gegenüber den Varianten mit 70 x 70 mm Flansch ist ein größerer Gehäuseausschnitt erforderlich.

Welche elektrischen Kenndaten hat dieser Anbaugerätestecker?

5-polig, 400 V nach EN 60309-2, 32 A Bemessungsstrom, Schutzleiterstellung 6h, Kennfarbe rot, Schutzart IP44. Gehäuse aus PA6, Kontakte aus Kupfer-Zink-Legierung, Anschluss über Schraubklemmen.

Wann brauche ich 32 A statt 16 A?

Maßgeblich sind der Bemessungsstrom des angeschlossenen Betriebsmittels und die Absicherung des Stromkreises. 16-A- und 32-A-Steckvorrichtungen haben unterschiedliche Kontaktgeometrien und passen nicht ineinander – eine Fehlbestellung fällt spätestens beim Stecken auf.

Welches Gegenstück passt zu diesem Stecker?

Die CEE-Kupplung PCE 225-6 mit 5-polig, 400 V, 32 A und 6h. Weitere Ausführungen unter CEE-Kupplungen, komplette Verteiler mit 32-A-Abgängen unter CEE-Verteiler.

Wozu dient die Flanschdichtung?

Sie liegt dem Artikel bei und wird zwischen Flansch und Gehäusewand gelegt. Nur mit eingelegter Dichtung und ebener, sauberer Auflagefläche ist die Schutzart an der Einbaustelle wirksam.

Darf ich den Anbaugerätestecker selbst einbauen und anschließen?

Einbau und Anschluss sind Arbeiten an elektrischen Anlagen und gehören in die Hand einer Elektrofachkraft.
