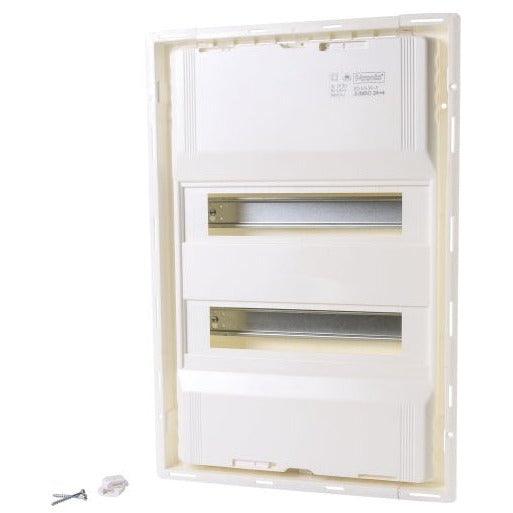

F-TRONIC 7250017 UP-Hohlwand-Verteilerkasten 24 TE, Hohlwand nur mit Einbausatz 7290079

Häufige Fragen zum F-TRONIC 7250017

Ist der Einbausatz 7290079 enthalten?

Nein. Für die Hohlwandmontage ist der Einbausatz 7290079 zusätzlich erforderlich. Für die Unterputzmontage wird er nicht gebraucht.

Wie viele Geräte passen in 24 TE?

Bei 1 TE je einpoligem Leitungsschutzschalter und 4 TE je vierpoligem FI-Schutzschalter bleiben rund 20 TE für Abgänge. Kleiner ist der F-TRONIC 7250012 mit 12 TE, deutlich größer der F-TRONIC 7250028 Jumbo.

Was bedeutet 'für Geräte bis 63 A nach DIN VDE 0603 Teil 1'?

Die Angabe stammt vom Hersteller und bedeutet: der Kasten ist für Reiheneinbaugeräte bis 63 A Nennstrom ausgelegt. Zur Einordnung der Normreferenz – die geltende Fassung DIN VDE 0603-1:2017-06 trägt den Titel „Zählerplätze – Teil 1: Allgemeine Anforderungen“, gilt für Zählerplätze bis 400 V und nimmt Gehäuse für Schutzeinrichtungen nach DIN EN 60670-24 ausdrücklich aus; sie ersetzt die Ausgabe 1991-10, auf die sich die Herstellerformulierung bezieht (geprüft am 29.10.2026). Maßgeblich für Ihre Auswahl ist deshalb die Belastbarkeitsangabe, nicht die Normnummer. Welche Geräte im Einzelfall zulässig sind, entscheidet die Elektrofachkraft. Passende Geräte führt der Shop in Leitungs- / Personenschutzschalter und Sicherungsautomat.

Wie sind PE und N angeschlossen?

Über Steckklemmen mit jeweils 28 Steckmöglichkeiten bis 4 mm² und 6 Schraubkontakten bis 25 mm². Zusätzlich sind FI-Schraubklemmen vorhanden. Klemmen und Schienen zum Nachrüsten stehen in Verteilungen / Zubehör.

Wie sind Tür und Gehäuse ausgeführt?

Unterteil und Tür mit Blendrahmen bestehen aus Stahlblech in Weiß, ähnlich RAL 9010. Der Türanschlag lässt sich rechts oder links setzen, ohne den Blendrahmen zu demontieren, und die Tür ist mit Türschloss abschließbar. Das Material ist silikon- und halogenfrei gemäß DIN VDE 0472.

Wo finde ich weitere Verteilergehäuse derselben Bauart?

In der Kategorie Installationskleinverteiler stehen Gehäuse für Unterputz, Hohlwand und Aufputz nebeneinander.
