Die Kanalgröße entscheidet sich nicht am Preis, sondern an der Anzahl der Kammern, die Sie brauchen: 70x100 mm reicht für Strom und eine Datenleitung, 70x130 mm ist die Standardgröße für Büro und Praxis mit getrennter Daten- und Stromführung, 70x170 mm ist dann richtig, wenn drei getrennte Kammern oder eine spätere Erweiterung eingeplant sind. Alle drei GEWISS-Größen nutzen dasselbe 80-mm-Kanaloberteil und dieselbe Geräteeinbaudose – der Unterschied liegt ausschließlich im Unterteil und in den größenspezifischen Formteilen.
Dieser Beitrag richtet sich an Elektrofachbetriebe, Planer und technische Einkäufer, die eine Aufputz-Elektrifizierung in Büro, Schule, Praxis oder Werkstatt kalkulieren. Er beschreibt die Auswahl der Kanalgröße, die Trennung von Energie- und Datenleitungen, die Zusammenstellung der Formteile und den aktuellen Normenstand. Die Montage selbst bleibt Aufgabe einer Elektrofachkraft.
Was ist ein Brüstungskanal – und wofür wird er eingesetzt?
Ein Brüstungskanal ist ein Elektroinstallationskanal für die Wandmontage, der auf Brüstungshöhe – also etwa auf Fensterbank- oder Tischhöhe – verlegt wird und Leitungen, Steckdosen, Schalter und Datenanschlüsse in einem durchgehenden Profil zusammenfasst. Er wird überall dort eingesetzt, wo Unterputz-Installation nicht möglich oder nicht sinnvoll ist: im Bestandsbau, in Betonwänden, bei Mietflächen mit häufig wechselnder Nutzung und überall dort, wo Arbeitsplätze später umgestellt werden sollen.
Der praktische Vorteil liegt in der Nachrüstbarkeit. Eine zusätzliche Steckdose ist im Brüstungskanal eine Sache von Minuten: Oberteil abnehmen, Geräteeinbaudose auf die Montageschiene setzen, Leitung auflegen, Oberteil schließen. In der Unterputz-Installation wäre derselbe Vorgang ein Stemm- und Verputzeinsatz.
Woraus besteht das System?

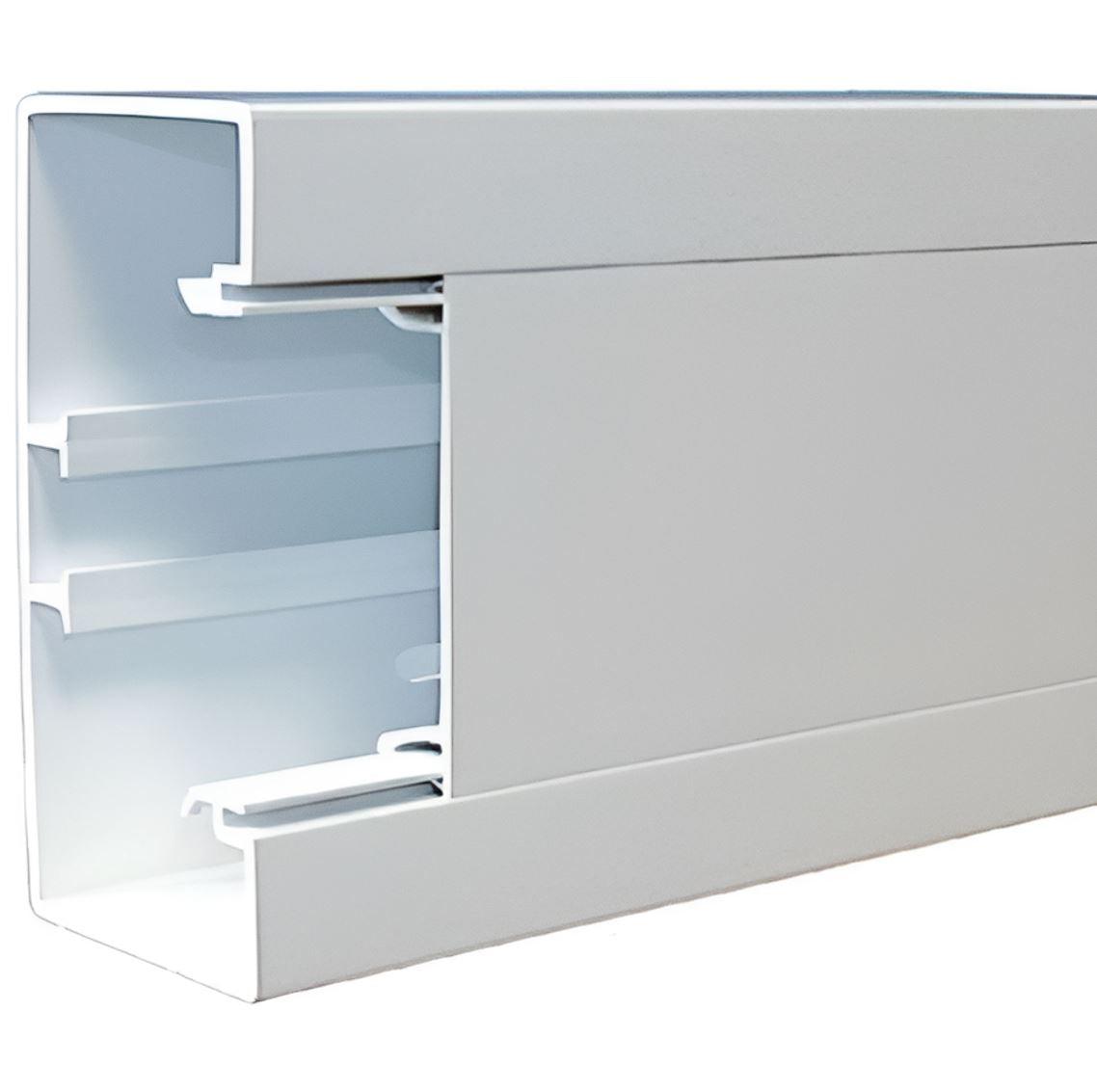

Das GEWISS-Brüstungskanalsystem besteht aus drei Bauteilgruppen, die getrennt bestellt werden:
- Unterteil – das an der Wand befestigte Profil mit DIN-Montageschiene, Bodenlochung und T-Profilen im Kanalboden. Länge 2000 mm.
- Oberteil – der aufrastbare Deckel mit 80 mm Breite, abgestimmt auf Flächenschalterprogramme im Raster 80 x 80 mm. Länge 2000 mm.
- Formteile und Geräteeinbaudosen – Endstücke, Ecken, Winkel, T-Stücke, Trennstege und die Aufnahmen für das Schalterprogramm.
Material ist laut Herstellerangabe schwer entflammbares Hart-PVC, selbstlöschend in weniger als 30 Sekunden, in Reinweiß RAL 9010 durchgefärbt. Beachten Sie bei Ausschreibungen: Diese Profile sind nach Herstellerangabe nicht halogenfrei. Wo halogenfreie Installationskanäle gefordert sind – etwa in bestimmten Flucht- und Rettungswegen oder nach objektspezifischer Brandschutzvorgabe –, ist ein anderes Material zu wählen.
Welche Größe brauche ich: 70x100, 70x130 oder 70x170?
Die Zahlen bezeichnen Aufbautiefe und Kanalbreite. Alle drei Größen bauen rund 70 mm von der Wand ab; unterschiedlich ist die Breite des Unterteils – 100, 130 oder 170 mm – und damit der nutzbare Innenraum.
| Größe | Abmessung Unterteil (L x B x H) | Typische Aufteilung | Typischer Einsatz |
|---|---|---|---|
| 70x100 | 2000 x 100 x 69 mm | Strom, optional ein Trennsteg | Einzelbüro, Klassenraum, Werkstattwand |
| 70x130 | 2000 x 130 x 69 mm | Strom und Daten getrennt | Standard-Büroarbeitsplatz, Praxis, Labor |
| 70x170 | 2000 x 170 x 69 mm | Strom, Daten und Reservekammer | Großraumbüro, Technikraum, Erweiterungsplanung |
Die Auswahl folgt in der Praxis drei Fragen, die Sie vor der Bestellung durchgehen sollten:
- Wie viele Stromkreise laufen durch den Kanal? Jeder zusätzliche Stromkreis, jede Sonderversorgung und jede USV-Schiene belegt Platz und braucht am Ende eine eigene Kennzeichnung.
- Kommen Datenleitungen dazu? Sobald Energie- und Datenleitungen im selben Kanal laufen, brauchen Sie eine getrennte Kammer – siehe nächster Abschnitt.
- Was kommt in fünf Jahren? Ein Größensprung kostet bei der Erstinstallation den Aufpreis eines Profils. Nachträglich kostet er den kompletten Rückbau samt Formteilen.
Als Faustregel aus der Praxis – keine Normvorgabe – planen viele Betriebe rund 30 Prozent freien Querschnitt als Reserve ein. Verbindliche Angaben zum zulässigen Füllgrad entnehmen Sie den Herstellerunterlagen zum jeweiligen Profil und der Auslegung der Leitungen nach ihrer Strombelastbarkeit; bei gebündelter Verlegung sind Häufungsfaktoren zu berücksichtigen. Diese Bewertung gehört in die Hand einer Elektrofachkraft.
Die vollständigen Sortimente je Größe finden Sie unter Brüstungskanal 70x100, Brüstungskanal 70x130 und Brüstungskanal 70x170. Ein Überblick über das gesamte Programm steht unter GEWISS Brüstungskanal.
Wie trenne ich Energie- und Datenleitungen richtig?
Für die gemeinsame Verlegung von Stromversorgungs- und informationstechnischer Verkabelung gilt DIN EN 50174-2 (VDE 0800-174-2), aktuelle Ausgabe 2018-10. Die Norm legt den erforderlichen Trennabstand nicht als eine feste Zentimeterangabe fest, sondern über die Beziehung A = S · P: S ist ein Mindestabstand aus einer Tabelle der Norm, P ein Faktor, der von der Art und Menge der Stromversorgungsverkabelung abhängt. Der erforderliche Abstand hängt zusätzlich davon ab, ob die Datenleitung geschirmt, ungeschirmt oder koaxial ausgeführt ist.
Wichtig für die Kanalplanung ist ein Punkt, der in der Praxis oft falsch verstanden wird: Der Trennsteg ersetzt den geforderten Abstand nicht. Nach DIN EN 50174-2 ist der Trennabstand zusätzlich zur Trennung durch Trennstege oder Trennwände einzuhalten. Ein Steg allein macht aus einem zu schmalen Kanal also keinen normgerechten Kanal – er strukturiert ihn. Wer Energie und Daten sauber trennen will, plant deshalb Breite ein, nicht nur einen Steg.
Der GEWISS-Trennsteg ist aufrastbar und für eine Kanaltiefe von 60 mm ausgeführt, Länge 2000 mm. Für die Innenverdrahtung finden Sie passende Aderleitung H07V-K und für den Datenteil unsere Kommunikations- und Datenleitungen.
Welche Formteile brauche ich – und wie erstelle ich die Stückliste?
Formteile sind größenspezifisch und untereinander nicht austauschbar. Ein Außeneck für 70x130 passt nicht auf ein 70x100-Profil. Die GEWISS-Formteile sind Haubenformteile: Sie überlappen die Schnittkanten des Kanals und ergeben dadurch einen sauberen Abschluss ohne sichtbare Schnittstellen. Außeneck, Inneneck, Flachwinkel und T-Stück haben bewusst keine eigenen Abdeckungen, weil dort das durchlaufende Kanaloberteil verwendet wird.
| Formteil | Funktion | Beispiel-Artikelnummern (100 / 130 / 170) |
|---|---|---|
| Endstück | Abschluss am Kanalende, links/rechts, aufrastbar | NP54272 / NP52278 / NP52286 |
| Außeneck | Übergang über eine Außenecke, 270° | NP52120 / NP52118 / NP52134 |
| Inneneck | Übergang in eine Innenecke, 90° | NP52168 / NP52166 / NP52182 |
| Flachwinkel | Richtungswechsel in der Wandebene, 90°, steigend/fallend | NP52200 / NP52198 / NP52214 |
| T-Stück | Abzweig, Abzweigbreite 60 mm | NP52232 / NP52230 / NP52246 |
| Unterteil 2 m | Wandprofil mit DIN-Schiene und Bodenlochung | NP52007 / NP52002 / NP52018 |
Stückliste in fünf Schritten
- Kanalmeter ermitteln: Gesamtlänge aller Kanalzüge messen und auf volle 2-Meter-Stangen aufrunden. Achten Sie auf die Verpackungseinheit – die Profile werden je nach Artikel als 2-Meter- oder als 8-Meter-VPE geliefert.
- Richtungswechsel zählen: je Wandecke ein Innen- oder Außeneck, je Höhenversprung ein Flachwinkel, je Abzweig ein T-Stück.
- Kanalenden zählen: je freies Ende ein Endstück.
- Geräteplätze zählen: je Steckdose, Schalter oder Datenanschluss die entsprechende Geräteeinbaudose, 1-fach oder 2-fach.
- Trennstege und Zuleitung: Trennstege nach Kanalmetern, dazu die Einführung der Zuleitung aus Wand oder Decke.
Welches Schalterprogramm passt in den Brüstungskanal?
Die Bestückung erfolgt über Geräteeinbaudosen, die auf der DIN-Montageschiene im Kanalboden befestigt werden. Angeboten werden 1-fach- und 2-fach-Dosen mit 50 mm Höhe, wahlweise mit Bodenbefestigung oder hängender Befestigung. Das Kanaloberteil ist mit 80 mm Breite auf Flächenschalterprogramme im Raster 80 x 80 mm abgestimmt.
Für Projekte, in denen Kanal und Schalterprogramm aus einer Hand kommen sollen, gibt es die Kombination als Konfigurator: Brüstungskanal 70x100/130/170 mit Zubehör und Schalterprogramm ProLine55. Wer ein anderes Design einsetzen möchte, findet die Alternativen unter Schalterprogramme der Markenhersteller. Prüfen Sie vor der Bestellung, ob der gewünschte Einsatz für das eingesetzte Abdeckraster freigegeben ist – die Angaben dazu macht der jeweilige Schalterhersteller.
Selbst bestücken oder vorverdrahtet bestellen?
Für wiederkehrende Standardsituationen – etwa vier Steckdosen an einem Arbeitsplatz – kann ein vorverdrahteter Kanalabschnitt die Montagezeit deutlich verkürzen. Der vorverdrahtete Brüstungskanal mit 4 Steckdosen und WAGO-Anschlussbox wird nach Herstellerangabe mit NYM-J 3x1,5 verdrahtet geliefert und lässt die Zuleitung wahlweise von links, rechts oder hinten zu.
Die Rechnung ist einfach: Selbst bestücken ist bei individuellen Belegungen und langen Kanalzügen günstiger. Vorverdrahtet lohnt sich, sobald derselbe Abschnitt mehrfach identisch gebaut wird und die Montagestunde teurer ist als der Aufpreis. Der Anschluss an die feste Installation ist in beiden Fällen von einer Elektrofachkraft auszuführen; die Absicherung erfolgt über die vorgelagerte Unterverteilung mit passendem Leitungs- und Personenschutz.
Welche Normen gelten für Brüstungskanäle?
Für Elektroinstallationskanalsysteme zur Wand- und Deckenmontage galt bislang DIN EN 50085-2-1 (VDE 0604-2-1), zuletzt in der Ausgabe 2012-09. Diese Ausgabe wird von DIN Media inzwischen als zurückgezogen geführt; als Nachfolgedokument ist DIN EN IEC 61084-2-1, Ausgabe 2026-03, angegeben (Stand der Abfrage: 19.08.2026). Die Grundnorm der Reihe wurde bereits auf DIN EN IEC 61084-1:2025-05 umgestellt. Für laufende Ausschreibungen bedeutet das: Prüfen Sie, auf welche Normfassung Ihr Leistungsverzeichnis verweist, und lassen Sie sich vom Hersteller die aktuell gültige Konformitätsangabe bestätigen.
Für die gemeinsame Führung von Energie- und Datenleitungen gilt zusätzlich DIN EN 50174-2 (VDE 0800-174-2):2018-10. Die allgemeinen Errichtungsbestimmungen der DIN VDE 0100-Reihe bleiben davon unberührt.
Häufige Fragen zum Brüstungskanal
Passen Formteile von 70x130 auch auf einen 70x100-Kanal?
Nein. Endstücke, Ecken, Winkel und T-Stücke sind auf die jeweilige Kanalbreite abgestimmt und untereinander nicht austauschbar. Das Kanaloberteil mit 80 mm Breite ist dagegen über die Größen hinweg dasselbe Bauteil.
Wie lang ist eine Kanalstange?
Die Profile haben 2000 mm Länge. Die Verpackungseinheit unterscheidet sich je Artikel: Es gibt Artikel mit 2 Meter VPE, also einer Stange, und Artikel mit 8 Meter VPE, also vier Stangen. Achten Sie beim Kalkulieren auf die VPE-Angabe im jeweiligen Artikel.
Reicht ein Trennsteg, um Strom und Daten normgerecht zu trennen?
Nein. Nach DIN EN 50174-2 ist der berechnete Trennabstand zusätzlich zur Trennung durch Trennstege einzuhalten. Der Steg ordnet den Kanal, ersetzt aber den Abstand nicht. Deshalb ist bei gemischter Belegung die größere Kanalbreite oft die richtige Wahl.
Sind die Kanäle halogenfrei?
Nein. Die Profile und Formteile bestehen nach Herstellerangabe aus PVC und sind als nicht halogenfrei ausgewiesen. Angegeben ist schwer entflammbares Hart-PVC, selbstlöschend in weniger als 30 Sekunden. Wo halogenfreies Material gefordert ist, muss ein anderes System eingesetzt werden.
Vergilbt der weiße Kanal?
Die Profile sind in Reinweiß RAL 9010 durchgefärbt, die Farbangabe ist also keine Oberflächenbeschichtung. Zur Farbstabilität über die Nutzungsdauer machen wir keine Zusage – bei stark sonnenbeschienenen Fassadenseiten empfiehlt sich eine Musterabstimmung vorab.
Kann ich den Kanal später erweitern?
Ja, das ist der zentrale Vorteil des Systems. Zusätzliche Geräteeinbaudosen lassen sich auf der durchgehenden DIN-Montageschiene nachrüsten, ohne den Kanal zu demontieren. Grenze ist der freie Querschnitt: Was an Leitungsreserve nicht eingeplant wurde, lässt sich später nur mit erheblichem Aufwand ergänzen.
Unterstützung bei der Auslegung
Sie planen eine Brüstungskanal-Installation und möchten die Stückliste gegenprüfen lassen? Unsere Anwendungstechnik unterstützt Sie bei der Auslegung und stellt auf Wunsch eine projektbezogene Zusammenstellung aus Profilen, Formteilen und Geräteeinbaudosen zusammen. Den Einstieg ins Sortiment finden Sie unter GEWISS Brüstungskanal.
Hinweis: Dieser Beitrag dient der Produktinformation und Planungsvorbereitung. Arbeiten an elektrischen Anlagen sind von einer Elektrofachkraft nach den geltenden Errichtungsbestimmungen auszuführen. Normangaben mit Stand 19.08.2026; maßgeblich ist stets die aktuell gültige Fassung.
