Für eine einzelne NYM-J 3x1,5 genügt M20, für NYM-J 5x2,5 sollten Sie M25 planen, und sobald zwei oder mehr Leitungen in dasselbe Rohr sollen, beginnt die sinnvolle Auswahl bei M32. Entscheidend ist nicht die Zahl auf dem Rohr – die bezeichnet den Außendurchmesser –, sondern der freie Innendurchmesser: Der fällt bei flexiblem Wellrohr deutlich kleiner aus als bei starrem Stangenrohr gleicher Größe.
Dieser Beitrag zeigt Ihnen die Innendurchmesser beider Rohrarten von M16 bis M63, die beiden Faustregeln für den Füllgrad, fertige Tabellen für die gängigen NYM-J-Querschnitte und eine Empfehlung je Einsatzfall. Alle Maßangaben stammen aus den technischen Daten der bei uns geführten GEWISS Installationsrohre und der Feuchtraum-Leitungen NYM-J.
Die kurze Antwort: Welches Leerrohr für welche Leitung?
Schnellauswahl für die häufigsten Fälle (eine einzelne Leitung je Rohr, Reserve für einen späteren Kabeltausch bereits eingerechnet):
| Vorhaben | Leitung | Wellrohr flexibel | Stangenrohr starr |
|---|---|---|---|
| Licht- und Steckdosenstromkreis | NYM-J 3x1,5 | M20 | M16 knapp, besser M20 |
| Steckdosenstromkreis 16 A, längere Wege | NYM-J 3x2,5 | M20 | M20 |
| Drehstromkreis, Wallbox-Vorbereitung | NYM-J 5x2,5 | M25 | M20 knapp, besser M25 |
| Herdanschluss, kleine Maschine | NYM-J 5x4 | M25 | M25 |
| Zuleitung Unterverteilung | NYM-J 5x10 | M40 | M40 |
| Hauptzuleitung | NYM-J 5x16 | M50 | M40 |
| Zwei bis drei Stromkreise gebündelt | 3 x NYM-J 3x1,5 | M32 | M25 |
| Leerrohr auf Vorrat, Nutzung offen | – | M32 mit Einzughilfe | M32 |
Die Werte in dieser Tabelle sind aus den weiter unten aufgeführten Innendurchmessern und Leitungsaußendurchmessern gerechnet. Wie die Rechnung funktioniert und wann Sie davon abweichen sollten, lesen Sie im nächsten Abschnitt.
Warum der Innendurchmesser zählt und nicht die M-Zahl
Die metrische Bezeichnung M16, M20, M25 und so weiter gibt den Außendurchmesser des Rohres in Millimetern an. M20 heißt also: 20 mm außen. Wie viel Leitung hineinpasst, entscheidet aber allein der Innendurchmesser – und der hängt von der Wandstärke ab. Genau hier liegt der Punkt, an dem in der Planung am häufigsten danebengegriffen wird: Ein flexibles Wellrohr M20 hat spürbar weniger nutzbaren Querschnitt als ein starres Stangenrohr M20, weil die Wellstruktur Material braucht.
| Größe | Außen-Ø | Innen-Ø Wellrohr (GEWISS FK15) | Innen-Ø Stangenrohr (IRL) | Unterschied |
|---|---|---|---|---|
| M16 | 16,0 mm | 10,7 mm | 13,0 mm | +2,3 mm |
| M20 | 20,0 mm | 14,1 mm | 16,9 mm | +2,8 mm |
| M25 | 25,0 mm | 18,3 mm | 21,4 mm | +3,1 mm |
| M32 | 32,0 mm | 24,3 mm | 27,8 mm | +3,5 mm |
| M40 | 40,0 mm | 31,2 mm | 35,4 mm | +4,2 mm |
| M50 | 50,0 mm | 39,6 mm | 44,3 mm | +4,7 mm |
| M63 | 63,0 mm | 50,6 mm | 55,0 mm | +4,4 mm |
Quelle: technische Daten der Sammelartikel Wellrohr GEWISS FK15 und Stangenrohr IRL in unserem Sortiment.
Übersetzt in Fläche ist der Unterschied noch deutlicher, denn die Querschnittsfläche wächst im Quadrat: M20 flexibel bietet rund 156 mm², M20 starr rund 224 mm². Das sind gut 43 Prozent mehr Platz bei identischer Größenbezeichnung. Wer eine Materialliste von einem Aufputz- auf ein Unterputzprojekt überträgt, ohne die Rohrart zu wechseln, landet deshalb schnell eine Nummer zu klein.
Wie voll darf ein Leerrohr sein?
Einen allgemeingültigen, in einer Norm festgeschriebenen Prozentwert für den Füllgrad von Elektroinstallationsrohren gibt es nicht. DIN VDE 0100-520 regelt Auswahl und Errichtung von Kabel- und Leitungsanlagen, schreibt aber keine feste Füllquote vor. In der Praxis wird mit zwei Faustregeln geplant, und für Kommunikationsanlagen im Wohnungsbau nennt der Planerratgeber Leerrohre einen Füllfaktor der Erstbelegung von unter 60 Prozent mit Bezug auf die VDE-Schriftenreihe 68 und DIN 18015-1.
Belegstelle für den 60-Prozent-Wert: Technische Information „Planerratgeber Leerrohre – Produkte, Systeme, Lösungen“, Dokument 5000-0129-00-de, Stand 05/2020, abgerufen am 26.08.2026. Maßgeblich für Ihr Vorhaben bleiben die aktuellen Errichtungsbestimmungen und die Angaben des Rohr- und Leitungsherstellers.
Faustregel 1: die einzelne Leitung
Liegt nur eine Leitung im Rohr, orientieren Sie sich am Durchmesser: Der Außendurchmesser der Leitung sollte etwa 60 Prozent des Rohr-Innendurchmessers nicht überschreiten. Darüber wird das Einziehen mühsam, weil die Leitung in Bögen an der Rohrwand scheuert und die Zugkraft stark ansteigt.
| Größe | Wellrohr: max. Leitungs-Ø | Stangenrohr: max. Leitungs-Ø |
|---|---|---|
| M16 | 6,4 mm | 7,8 mm |
| M20 | 8,5 mm | 10,1 mm |
| M25 | 11,0 mm | 12,8 mm |
| M32 | 14,6 mm | 16,7 mm |
| M40 | 18,7 mm | 21,2 mm |
| M50 | 23,8 mm | 26,6 mm |
| M63 | 30,4 mm | 33,0 mm |
Faustregel 2: mehrere Leitungen
Sobald mehrere Leitungen in dasselbe Rohr gehen, rechnen Sie mit Flächen: Die Summe der Leitungsquerschnittsflächen sollte etwa 40 Prozent der freien Rohrquerschnittsfläche nicht überschreiten. Der Zwischenraum ist kein verschenkter Platz – er sorgt dafür, dass sich die Leitungen beim Einziehen aneinander vorbeischieben und dass entstehende Wärme abgeführt wird.
So rechnen Sie selbst nach
- Freie Rohrfläche: A = π ÷ 4 × (Innendurchmesser)². Beispiel Wellrohr M25: 3,1416 ÷ 4 × 18,3² = 263 mm².
- Nutzbare Fläche bei 40 Prozent: 263 mm² × 0,4 = 105 mm².
- Fläche je Leitung: genauso gerechnet, mit dem Leitungsaußendurchmesser. NYM-J 3x1,5 mit 8,2 mm ergibt 53 mm².
- Anzahl: 105 ÷ 53 = 1,98 – rechnerisch zwei Leitungen, praktisch planen Sie hier mit einer und wählen bei zwei Stromkreisen M32.
Die Außendurchmesser der bei uns geführten NYM-J-Leitungen betragen: 3x1,5 = 8,2 mm, 3x2,5 = 9,4 mm, 5x1,5 = 9,5 mm, 5x2,5 = 11,0 mm, 5x4 = 13,2 mm, 5x6 = 14,5 mm, 5x10 = 17,7 mm, 5x16 = 21,2 mm. Für andere Leitungstypen entnehmen Sie den Wert dem Datenblatt – bei Gummischlauch- oder Erdkabelleitungen liegt er bei gleichem Querschnitt deutlich höher.
Wie viele NYM-J passen in welches Rohr?
Die folgenden Tabellen sind mit Faustregel 2 gerechnet, also bei 40 Prozent Belegung der freien Rohrfläche. Ein Strich bedeutet: Diese Kombination ist rechnerisch nicht sinnvoll, wählen Sie das nächstgrößere Rohr.

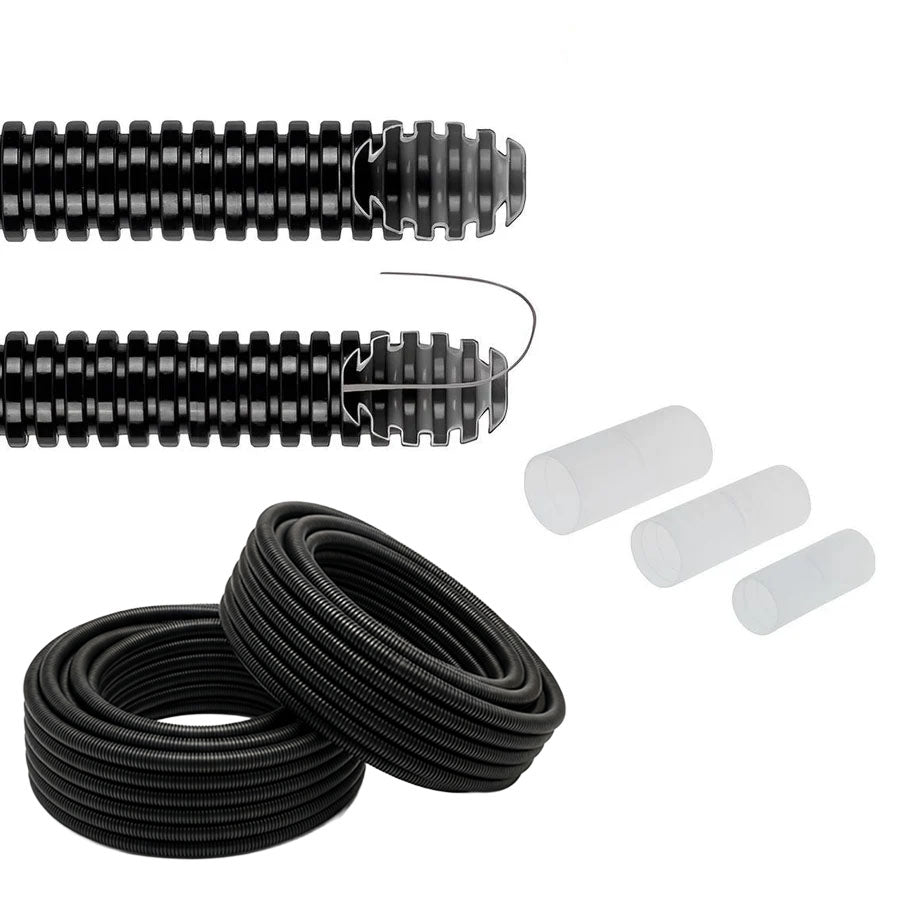

Flexibles Wellrohr GEWISS FK15
| Größe | Freie Fläche | davon 40 % | NYM-J 3x1,5 | NYM-J 3x2,5 | NYM-J 5x1,5 | NYM-J 5x2,5 |
|---|---|---|---|---|---|---|
| M16 | 90 mm² | 36 mm² | – | – | – | – |
| M20 | 156 mm² | 62 mm² | 1 | – | – | – |
| M25 | 263 mm² | 105 mm² | 1 | 1 | 1 | 1 |
| M32 | 464 mm² | 186 mm² | 3 | 2 | 2 | 1 |
| M40 | 765 mm² | 306 mm² | 5 | 4 | 4 | 3 |
| M50 | 1.232 mm² | 493 mm² | 9 | 7 | 6 | 5 |
| M63 | 2.011 mm² | 804 mm² | 15 | 11 | 11 | 8 |
M16 flexibel taucht in dieser Tabelle bewusst ohne Wert auf: Mit 10,7 mm Innendurchmesser ist es für NYM-J zu eng und gehört zu Schwachstrom, Steuer- und Datenleitungen. Verfügbar ist das Wellrohr in den Ringlängen 10, 25, 50 und 100 m – etwa als DX15020R M20 im 25-m-Ring für den überschaubaren Bauabschnitt oder als DX15032R M32 im 50-m-Ring für Sammelführungen. Eine Übersicht finden Sie in der Kategorie Wellrohr.
Starres Stangenrohr IRL
| Größe | Freie Fläche | davon 40 % | NYM-J 3x1,5 | NYM-J 3x2,5 | NYM-J 5x1,5 | NYM-J 5x2,5 |
|---|---|---|---|---|---|---|
| M16 | 133 mm² | 53 mm² | 1 (knapp) | – | – | – |
| M20 | 224 mm² | 90 mm² | 1 | 1 | 1 | – |
| M25 | 360 mm² | 144 mm² | 2 | 2 | 2 | 1 |
| M32 | 607 mm² | 243 mm² | 4 | 3 | 3 | 2 |
| M40 | 984 mm² | 394 mm² | 7 | 5 | 5 | 4 |
| M50 | 1.541 mm² | 617 mm² | 11 | 8 | 8 | 6 |
| M63 | 2.376 mm² | 950 mm² | 17 | 13 | 13 | 10 |
Das Stangenrohr wird in 2-Meter-Stangen mit angeformter Muffe geliefert, die Verpackungseinheiten sind nach Größe gestaffelt – etwa 20 mm mit 48 Metern VPE oder 32 mm mit 60 Metern VPE. Die vollständige Auswahl samt Rohrbogen und Klemmschellen liegt in der Kategorie Stangenrohr.
Wellrohr oder Stangenrohr – welches Rohr für welchen Ort?
Die Größenfrage ist die eine Hälfte der Planung, die Rohrart die andere. Beide Bauformen erfüllen dieselbe Aufgabe, sind aber für unterschiedliche Verlegesituationen ausgelegt.
| Kriterium | Wellrohr flexibel (FK15) | Stangenrohr starr (IRL) |
|---|---|---|
| Verlegeort | Unterputz, Estrich, Beton, Zwischendecke | Aufputz, auf Holz, Maschinen- und Anlagenbau |
| Richtungswechsel | direkt im Rohr, ohne Zusatzteil | über 90°-Rohrbogen |
| Verbindung | Universalmuffe | angeformte Muffe, ohne Zusatzteil |
| Lieferform | Ring, 10 bis 100 m | Stange 2,00 m, VPE nach Größe |
| Optik sichtbarer Verlegung | wellig, unruhig | gerade, geordnet |
| Einzughilfe ab Werk | optional erhältlich | nicht vorgesehen |
Bei langen Strecken und mehreren Bögen lohnt sich das Wellrohr mit Einzughilfe: Der Zugdraht liegt bereits im Rohr, das Durchschieben der Einziehspirale entfällt. Für Leerrohre, die erst in einem späteren Bauabschnitt belegt werden, ist das praktisch immer die bessere Wahl.
Fünf Planungsfehler, die später teuer werden
- Nach Außendurchmesser geplant. M20 ist nicht gleich M20 – flexibel bleiben 14,1 mm, starr 16,9 mm. Rechnen Sie immer mit dem Innenmaß.
- Keine Reserve eingeplant. Ein Rohr, das exakt auf die heutige Belegung passt, lässt sich später nicht nachrüsten. Eine Nummer größer kostet beim Rohr wenig und spart im Zweifel das Aufstemmen.
- Bögen zu eng geführt. Jeder enge Richtungswechsel vervielfacht die nötige Zugkraft. Weite Bögen und, bei langen Strecken, ein Zwischenpunkt zum Nachfassen helfen mehr als das größere Rohr.
- Stark- und Schwachstrom im selben Rohr. Netzwerk-, Bus- und Antennenleitungen gehören in ein eigenes Rohr – schon deshalb, weil sie sonst gemeinsam getauscht werden müssten.
- Offene Enden vor dem Betonieren. Läuft Mörtel ins Rohr, ist der Weg dauerhaft verloren. Enden mit Stopfen verschließen und Rohre gegen Aufschwimmen sichern.
Größenempfehlung nach Einsatzfall
| Einsatzfall | Empfehlung | Begründung |
|---|---|---|
| Schalter- und Steckdosenzuleitung Unterputz | Wellrohr M20 | Standardmaß für eine NYM-J 3x1,5 oder 3x2,5 |
| Küchen- und Hauswirtschaftsraum mit Drehstrom | Wellrohr M25 | NYM-J 5x2,5 mit Reserve für den Tausch |
| Steigleitung zur Unterverteilung | Wellrohr M40 | NYM-J 5x10 bleibt einziehbar |
| Werkstatt und Garage Aufputz | Stangenrohr M20/M25 | gerade Optik, mechanischer Schutz |
| Maschineninstallation mit Leitungsbündel | Stangenrohr M32/M40 | mehrere Leitungen, geordnete Führung |
| Netzwerk- und Busleitungen | M20 separat | getrennt vom Starkstrom, eigener Tauschweg |
| Reserverohr für spätere Nutzung | M32 mit Einzughilfe | Nutzung noch offen, Zugdraht bleibt drin |
Häufige Fragen zur Leerrohr-Größe
Welches Leerrohr für NYM-J 3x1,5?
M20. Die Leitung hat 8,2 mm Außendurchmesser; im flexiblen Wellrohr M20 mit 14,1 mm Innendurchmesser bleiben knapp 58 Prozent belegt, das lässt sich sauber einziehen und später tauschen. Im starren Stangenrohr passt sie rechnerisch auch in M16, dort wird es mit 8,2 von 13,0 mm aber eng – für eine Aufputzstrecke mit Bögen ist M20 die verlässlichere Wahl.
Welches Leerrohr für NYM-J 5x2,5?
M25 im Wellrohr, M25 auch im Stangenrohr. Der Außendurchmesser von 11,0 mm entspricht im Wellrohr M20 bereits 78 Prozent des Innendurchmessers – zu viel. M25 bietet mit 18,3 mm innen genug Luft für das Einziehen und für einen späteren Kabelwechsel.
Wie viel Prozent darf ein Leerrohr gefüllt sein?
Eine feste, normativ vorgeschriebene Prozentzahl gibt es nicht. In der Praxis wird bei mehreren Leitungen mit maximal 40 Prozent der freien Rohrquerschnittsfläche geplant, bei einer einzelnen Leitung mit maximal 60 Prozent des Innendurchmessers. Für Kommunikationsanlagen im Wohnungsbau nennt der Planerratgeber Leerrohre einen Füllfaktor der Erstbelegung von unter 60 Prozent unter Bezug auf die VDE-Schriftenreihe 68 und DIN 18015-1.
Was bedeutet M20 bei einem Leerrohr?
M20 bezeichnet den Außendurchmesser von 20 Millimetern. Der nutzbare Innendurchmesser ist kleiner und hängt von der Bauart ab: 14,1 mm beim flexiblen Wellrohr FK15, 16,9 mm beim starren Stangenrohr IRL. Zubehör wie Muffen, Bogen und Klemmschellen bezieht sich auf dasselbe M-Raster und passt daher zusammen.
Kann ich mehrere Stromkreise in ein Leerrohr ziehen?
Technisch passen mehrere Leitungen in ein ausreichend großes Rohr – die Tabellen oben zeigen die rechnerischen Grenzen. Zu bedenken sind aber zwei Punkte: Gebündelte Leitungen erwärmen sich gegenseitig, was die Strombelastbarkeit reduziert, und alle Leitungen eines Rohres müssen bei einem Tausch gemeinsam bewegt werden. Wie viele Stromkreise Sie zusammenlegen dürfen und welche Häufungsfaktoren dabei anzusetzen sind, gehört in die Auslegung durch die Elektrofachkraft.
Was ist der Unterschied zwischen Wellrohr und Stangenrohr?
Das Wellrohr ist flexibel und für die Verlegung unter Putz, im Estrich und im Beton ausgelegt; Richtungswechsel entstehen direkt im Rohr. Das Stangenrohr ist starr, wird in 2-Meter-Stangen geliefert und ist für die sichtbare Aufputzinstallation gedacht, wo es gerade Linien und besseren mechanischen Schutz bietet. Bei gleicher M-Größe hat das Stangenrohr den größeren Innendurchmesser.
Brauche ich eine Einzughilfe?
Zwingend ist sie nicht, sie spart aber Arbeit. Der Zugdraht ist ab Werk eingezogen, das Durchschieben der Einziehspirale entfällt. Besonders bei langen Strecken, mehreren Bögen und bei Rohren, die erst später belegt werden, zahlt sich die Ausführung mit Einzughilfe aus.
Welchen Querschnitt braucht meine Leitung überhaupt?
Die Rohrgröße ergibt sich erst, wenn der Leitungsquerschnitt feststeht. Wie Sie ihn nach Absicherung, Leitungslänge und Verlegeart bestimmen, lesen Sie in unserem Beitrag Welcher Kabelquerschnitt für welche Anwendung?. Ob NYM-J oder NYY-J die richtige Bauart ist, klärt der Beitrag NYM-J oder NYY-J – wo liegt der Unterschied?.
