Die Kanalgröße wählen Sie nicht nach der Zahl der Leitungen, sondern nach drei Dingen: nach dem freien Querschnitt, den Sie nach der Verlegung noch übrig haben, nach der Frage, ob Geräte im Kanal sitzen sollen, und nach der Bemaßungslogik des Herstellers. Als Orientierung: 30x30 bis 40x60 mm für einzelne Zuleitungen und Datenanschlüsse, 60x60 mm für den Standardfall an der Wand, 60x100 bis 60x150 mm sobald Steckdosen oder Trennstege eingebaut werden, 60x200 mm und größer für Sammelführungen und Technikräume.
Dieser Beitrag richtet sich an Elektrofachbetriebe, Planer und technische Einkäufer, die Aufputz-Installationskanäle kalkulieren. Er erklärt, warum die Größenangaben im Handel verdreht wirken, wie Sie die Größe sachlich herleiten, ab welcher Größe Geräteeinbau möglich ist und wann ein anderer Kanaltyp die bessere Wahl ist. Die Ausführung der Installation bleibt Aufgabe einer Elektrofachkraft.
Warum finden Sie „Kabelkanal 110x60“ nicht unter dieser Bezeichnung?
Weil Hersteller und Suchende die beiden Zahlen in unterschiedlicher Reihenfolge nennen. GEWISS und GGK bemaßen ihre Installationskanäle als Höhe x Breite – ein Kanal mit 60 mm Aufbauhöhe und 110 mm Breite heißt dort „60x110“. In der Praxis wird derselbe Kanal aber fast immer als „110x60“ gesucht und bestellt. Das ist kein anderes Produkt, nur eine andere Leserichtung.
Diese Tabelle übersetzt die gängigen Suchbezeichnungen in die Artikelbezeichnung, unter der Sie den Kanal bei uns finden:
| Gesucht als | Artikelbezeichnung (H x B) | Wo im Sortiment |
|---|---|---|
| 30x30 | 30x30 mm | GEWISS Leitungsführungskanal, Minikanal 30x30, GGK LFG |
| 40x40 | 40x40 mm | GEWISS Leitungsführungskanal |
| 60x40 | 40x60 mm | GEWISS Leitungsführungskanal, Minikanal 40x60, GGK LFG |
| 60x60 | 60x60 mm | GEWISS NP44037, GGK LFG |
| 90x60 | 60x90 mm | GGK LFG |
| 100x60 | 60x100 mm | GEWISS NP50002 |
| 110x60 | 60x110 mm | GGK Leitungsführungskanal FB |
| 150x60 | 60x150 mm | GEWISS Leitungsführungskanal |
| 200x60 | 60x200 mm | GEWISS Leitungsführungskanal, GGK FB |
| 230x100 | 100x230 mm | GEWISS Leitungsführungskanal |
Ein praktischer Hinweis für die Bestellung: Formteile – Endstücke, Innen- und Außenecken – sind größenspezifisch und untereinander nicht austauschbar. Wenn Sie die Größe wechseln, wechselt die komplette Formteilliste mit.
Welche Kanalgröße brauche ich für wie viele Leitungen?
Warum es keine feste Zahl „Leitungen pro Kanal“ gibt
Die naheliegende Frage – wie viele NYM-J 3x1,5 passen in einen 60x60er – lässt sich seriös nicht mit einer Zahl beantworten, und zwar aus zwei Gründen.
Erstens der Füllgrad. Maßgeblich ist nicht, was sich hineinstopfen lässt, sondern welchen Füllgrad der Hersteller für das konkrete Profil zulässt und was sich mit vertretbarem Aufwand noch einziehen und später ergänzen lässt. Die verbindliche Angabe steht in den Herstellerunterlagen zum jeweiligen Kanal.
Zweitens die Häufung. Sobald mehrere belastete Adern gebündelt im selben Kanal liegen, sinkt die zulässige Strombelastbarkeit jeder einzelnen Leitung. Die empfohlenen Werte und die Umrechnungsfaktoren für Häufung stehen in DIN VDE 0298-4 (VDE 0298-4):2023-06. Das bedeutet in der Praxis: Ein voller Kanal kann dazu führen, dass Sie einen größeren Querschnitt verlegen müssen als geplant – dann ist der größere Kanal am Ende die günstigere Lösung. Diese Bewertung gehört in die Hand einer Elektrofachkraft und ist Teil der Auslegung, nicht der Kanalauswahl.
Als Planungsgewohnheit – ausdrücklich keine Normvorgabe – rechnen viele Betriebe mit rund einem Drittel freiem Querschnitt als Reserve. Der Grund ist wirtschaftlich: Ein Größensprung kostet bei der Erstinstallation einen Profilaufpreis, nachträglich kostet er den kompletten Rückbau samt Formteilen.
Praxisraster: welche Größe wofür
| Größe (H x B) | Typischer Einsatz | Geräteeinbau |
|---|---|---|
| 15x30 / 20x50 / 20x70 | Nachrüstung im bewohnten Bestand, Sockelleiste, einzelne Datenleitung | über Modulbox bzw. Geräteträger |
| 30x30 / 40x40 | Einzelne Zuleitung, Antennen- oder Netzwerkanschluss, sichtbare Bereiche | nein |
| 40x60 | Zuleitung plus Datenleitung, Werkstattwand, Nebenräume | nein |
| 60x60 | Der Standardfall an der Wand: mehrere Stromkreise, Technikanbindung | eingeschränkt |
| 60x90 / 60x100 / 60x110 | Gemischte Belegung Strom und Daten, Kanal mit Steckdosen | ja |
| 60x150 / 60x200 | Sammelführung, Verteilerumfeld, mehrere getrennte Kammern | ja |
| 100x230 | Technikraum, Steigezone, hohe Belegungsdichte | ja |
Ab welcher Größe kann ich Steckdosen in den Kanal einbauen?
Das ist der Punkt, an dem die Größenwahl vom Komfort- zum Funktionskriterium wird. Beim GEWISS-Leitungsführungskanal verläuft die Grenze nach Herstellerangabe bei 60x100 mm: Kanalgrößen von 30x30 bis 60x60 werden mit vier Kabelhalteklammern je 2 Meter geliefert, ab 60x100 haben die Unterteile zusätzlich eine Profilschiene 35 mm zum Einbau von Gerätedosen und Trennschienen sowie Deckel und drei Halteklammern. Wer Steckdosen im Kanal plant, greift damit mindestens zur 60x100er Ausführung.
Beim GGK-System ist die Logik ähnlich, nur anders aufgeteilt: Für den LFG-Kanal gibt es einen Modulrahmen für die Größe 60x90 mm und eine Modulbox für 15x30 mm, dazu passende Einsätze wie Wechselschalter, 1-fach-Steckdose und Antennensteckdose. Der Sockelleistenkanal SL nimmt über einen 1-fach-Universal-Geräteträger ebenfalls Geräte auf.
Ein Trennsteg ist bei GGK ab 60 mm Kanalhöhe verfügbar. Wichtig dabei: Der Steg strukturiert den Kanal, er ersetzt aber nicht den Trennabstand, der für die gemeinsame Führung von Energie- und Datenleitungen einzuhalten ist. Wie dieser Abstand zustande kommt, haben wir im Beitrag Brüstungskanal planen ausführlich beschrieben.
Kabelkanal, Brüstungskanal, Sockelleistenkanal oder Kabelrinne?
Die Größenfrage ist erst die zweite. Zuerst entscheidet der Einsatzort über die Bauform.
| System | Wofür gebaut | Typische Größen | Sortiment |
|---|---|---|---|
| Leitungsführungskanal / Kabelkanal | Reine Leitungsführung an Wand und Decke, sichtbar, jederzeit nachrüstbar | 30x30 bis 100x230 | Leitungsführungskanäle, Kabelkanal |
| Brüstungskanal | Arbeitsplatzelektrifizierung auf Brüstungshöhe mit Schalterprogramm | 70x100 / 70x130 / 70x170 | GEWISS Brüstungskanal |
| Sockelleistenkanal | Nachrüstung im bewohnten Bestand, unauffällig am Boden | 20x50 / 20x70 | GGK Sockelleistenkanal SL |
| Kabelrinne | Offene Sammelführung großer Leitungsmengen, Technik- und Industriebereich | Breiten ab 100 mm | Kabelrinne |
| Leerrohr / Wellrohr | Verdeckte Verlegung in Wand, Decke, Estrich oder Erdreich | M16 bis M63 | Wellrohr, Stangenrohr |
Die Faustregel dahinter: Sichtbar und später änderbar spricht für den Kanal, verdeckt und dauerhaft für das Rohr, und sobald Steckdosen und Schalter in Arbeitsplatzhöhe gebraucht werden, ist der Brüstungskanal das dafür gebaute System. Einen Überblick über alle Bauformen finden Sie in der Kategorie Kabelverlegung.
Kabelkanal oder Installationsrohr – was ist günstiger?
Im reinen Materialpreis liegt das Rohr meist vorn, in der Nachrüstbarkeit der Kanal. Entscheidend ist, was nach der Erstinstallation passiert. Ein Kanal wird geöffnet, eine Leitung wird aufgelegt, der Deckel geht zu – das sind Minuten. Eine zusätzliche Leitung in einem bereits belegten Leerrohr einzuziehen, ist dagegen oft nicht möglich, weil der Querschnitt oder die Reibung es nicht hergeben. Wo mit Änderungen zu rechnen ist – Mietflächen, Werkstätten, Schulen, Praxen – rechnet sich der Kanal deshalb regelmäßig, obwohl er im Einkauf teurer ist. Welcher Rohrdurchmesser zu welcher Leitung passt, steht im Beitrag Leerrohr M16 bis M63.
Worauf müssen Sie bei Material und Farbe achten?
Die im Shop geführten Installationskanäle bestehen nach Herstellerangabe aus Hart-PVC, sind flammwidrig, selbstverlöschend und korrosionsfest. Zwei Punkte werden in Ausschreibungen regelmäßig übersehen:
- Halogenfreiheit. Hart-PVC ist bauartbedingt nicht halogenfrei. Wo halogenfreies Material objektspezifisch gefordert ist, muss ein anderes System eingesetzt werden – das ist eine Materialentscheidung, keine Größenfrage.
- Weiß ist nicht gleich Weiß. GEWISS liefert Reinweiß RAL 9010, GGK bezeichnet seine Ausführung als Alpinweiß. Wenn Sie in einem Bestand nachrüsten, in dem bereits ein System verbaut ist, bleiben Sie beim selben Hersteller – sonst sieht man den Übergang.
Für den Außenbereich sind diese Kanäle nicht ausgewiesen. Die Herstellerangaben nennen keine UV-Beständigkeit oder Witterungsfestigkeit; für Fassade, Carport oder Außenanlage ist deshalb ein ausdrücklich dafür freigegebenes System zu wählen.
Wie viele Meter muss ich bestellen?
Kanäle werden als Stangen à 2,00 Meter geliefert, die Verpackungseinheit unterscheidet sich aber je Größe erheblich – kleine Profile kommen in großen Gebinden, große in kleinen. Beim GEWISS-Leitungsführungskanal sind das nach Herstellerangabe:
| Größe | Verpackungseinheit | Stangen à 2 m | Artikelnummer |
|---|---|---|---|

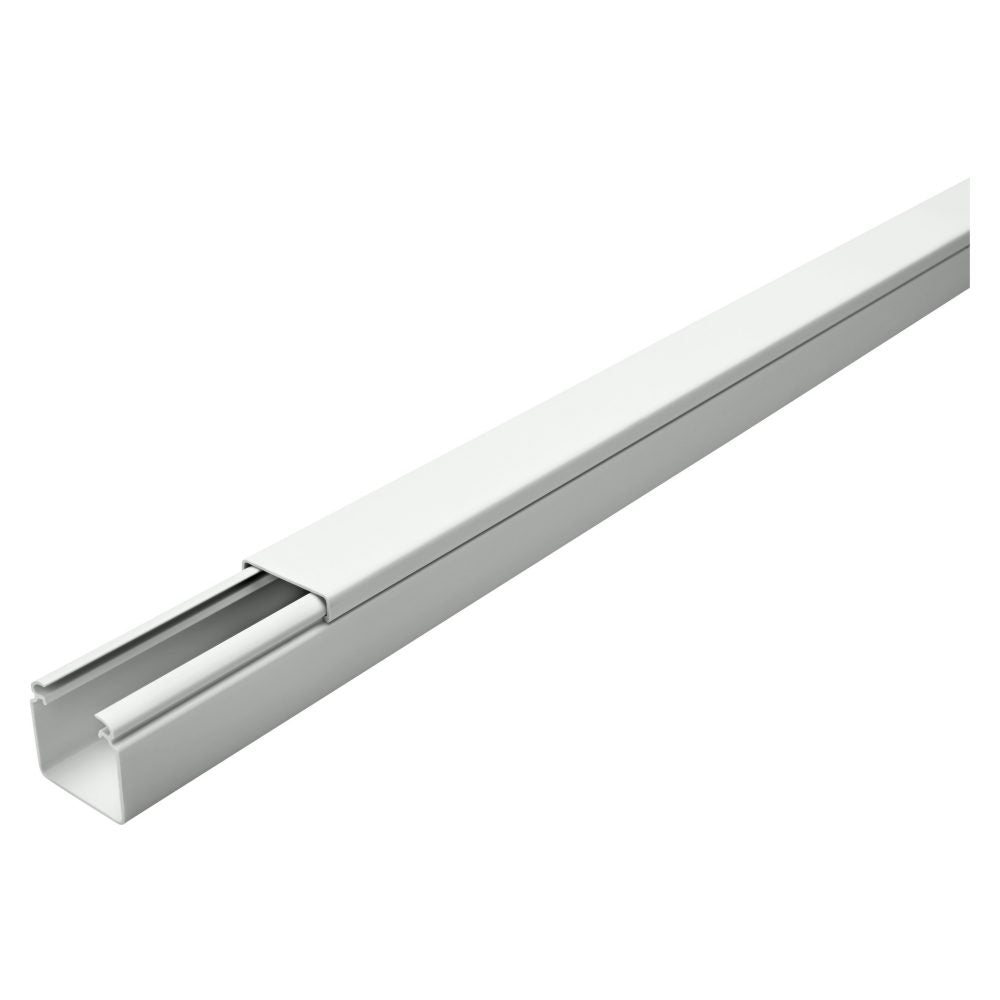

| 30x30 | 48 Meter | 24 | NP44012 |
| 40x40 | 32 Meter | 16 | NP44022 |
| 40x60 | 24 Meter | 12 | NP44027 |
| 60x60 | 16 Meter | 8 | NP44037 |
| 60x100 | 12 Meter | 6 | NP50002 |
| 60x150 | 8 Meter | 4 | NP50014 |
| 60x200 | 6 Meter | 3 | NP50020 |
| 100x230 | 2 Meter | 1 | NP50038 |
Rechnen Sie die Kanalmeter auf volle Verpackungseinheiten auf und zählen Sie die Formteile getrennt: je freies Kanalende ein Endstück, je Wandecke ein Innen- oder Außeneck, je Geräteplatz die passende Aufnahme. Wer den 60x60er in 16-Meter-Gebinden bestellt, sollte den Bedarf einmal sauber aufmessen – die Differenz zwischen 14 und 18 Metern kostet sonst ein ganzes Gebinde.
Welche Normen gelten für Installationskanäle?
Die Grundnorm der Produktreihe ist inzwischen DIN EN IEC 61084-1 (VDE 0604-1):2025-05, „Elektroinstallationsrohrsysteme und Elektroinstallationskanalsysteme – Teil 1: Allgemeine Anforderungen“. Sie ersetzt die frühere DIN EN 50085-1 (VDE 0604-1):2014-05. Die Teilnormen der Reihe werden schrittweise in dieselbe Nummernsystematik überführt; für laufende Ausschreibungen prüfen Sie deshalb, auf welche Fassung Ihr Leistungsverzeichnis verweist, und lassen sich die aktuell gültige Konformitätsangabe vom Hersteller bestätigen.
Für die Auslegung der Leitungen im Kanal gilt zusätzlich DIN VDE 0298-4 (VDE 0298-4):2023-06 mit den empfohlenen Werten für die Strombelastbarkeit und den Umrechnungsfaktoren bei Häufung. Die allgemeinen Errichtungsbestimmungen der DIN-VDE-0100-Reihe bleiben davon unberührt. Normangaben mit Stand 30.09.2026.
Häufige Fragen zur Kabelkanal-Größe
Ist „100x60“ dasselbe wie „60x100“?
Ja, bei den hier geführten Installationskanälen bezeichnet beides denselben Kanal – 60 mm Aufbauhöhe, 100 mm Breite. Die Hersteller bemaßen Höhe x Breite, im Handel und in der Suche wird meist Breite x Höhe genannt. Achten Sie im Zweifel nicht auf die Reihenfolge, sondern darauf, welcher Wert die Aufbautiefe von der Wand ist.
Wie viele Leitungen passen in einen 60x60er Kanal?
Eine allgemeingültige Zahl gibt es nicht. Maßgeblich sind der vom Hersteller zugelassene Füllgrad des Profils und die Reduktion der Strombelastbarkeit bei Häufung nach DIN VDE 0298-4:2023-06. Planen Sie zusätzlich Reserve ein, wenn später nachgerüstet werden soll. Die Auslegung ist Sache einer Elektrofachkraft.
Ab welcher Kanalgröße kann ich eine Steckdose einbauen?
Beim GEWISS-Leitungsführungskanal ab 60x100 mm – erst ab dieser Größe hat das Unterteil nach Herstellerangabe die Profilschiene 35 mm für Gerätedosen. Beim GGK-System gibt es Modullösungen für 60x90 mm und, in kleinerem Maßstab, für 15x30 mm sowie für den Sockelleistenkanal.
Kann ich Formteile verschiedener Größen mischen?
Nein. Endstücke, Innen- und Außenecken sind auf die jeweilige Kanalgröße abgestimmt. Ein Außeneck 60x60 passt nicht auf ein 60x90er Profil. Planen Sie die Formteilliste deshalb immer gemeinsam mit der Größenentscheidung.
Ersetzt ein Trennsteg den Abstand zwischen Strom- und Datenleitung?
Nein. Der Trennsteg ordnet den Kanal und hält die Leitungen mechanisch auseinander, den erforderlichen Trennabstand ersetzt er nicht. Bei gemischter Belegung ist deshalb häufig die breitere Kanalgröße die richtige Wahl. Die Details dazu stehen im Beitrag zum Brüstungskanal.
Eignen sich diese Kanäle für den Außenbereich?
Nein. Zu UV-Beständigkeit und Witterungsfestigkeit liegen für diese Profile keine Herstellerangaben vor. Für Außenanwendungen ist ein ausdrücklich dafür freigegebenes System einzusetzen.
Unterstützung bei der Auslegung
Sie sind sich bei der Größe oder der Formteilliste nicht sicher? Unsere Anwendungstechnik prüft Ihre Zusammenstellung gegen und stellt auf Wunsch eine projektbezogene Liste aus Profilen, Formteilen und Geräteaufnahmen zusammen. Den Einstieg ins Sortiment finden Sie unter Leitungsführungskanäle und Kabelkanal; passende Leitungen für die Kanalbelegung stehen unter Kommunikationskabel.
Hinweis: Dieser Beitrag dient der Produktinformation und Planungsvorbereitung. Arbeiten an elektrischen Anlagen sind von einer Elektrofachkraft nach den geltenden Errichtungsbestimmungen auszuführen. Technische Angaben nach Herstellerunterlagen; Normangaben mit Stand 30.09.2026, maßgeblich ist stets die aktuell gültige Fassung.
